在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏體不(bu)銹鋼(gang)為例作一簡述。

  在鉻(ge)鎳(nie)(nie)奧氏(shi)體不銹(xiu)鋼(gang)，特別是常用的1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中，固溶態(tai)常常存在少量(liang)δ-鐵(tie)素(su)(su)(su)體。少量(liang)δ-鐵(tie)素(su)(su)(su)體，例(li)如，4％～10％，對(dui)焊接材料(liao)而言，由(you)于它能(neng)降低鉻(ge)鎳(nie)(nie)奧氏(shi)體不銹(xiu)鋼(gang)焊接熱裂(lie)敏感性，因而是有益的。但少量(liang)δ-鐵(tie)素(su)(su)(su)體又常常給(gei)鉻(ge)鎳(nie)(nie)奧氏(shi)體不銹(xiu)鋼(gang)帶來一(yi)些危害。

①. 使鋼(gang)的(de)熱塑性降低(di)

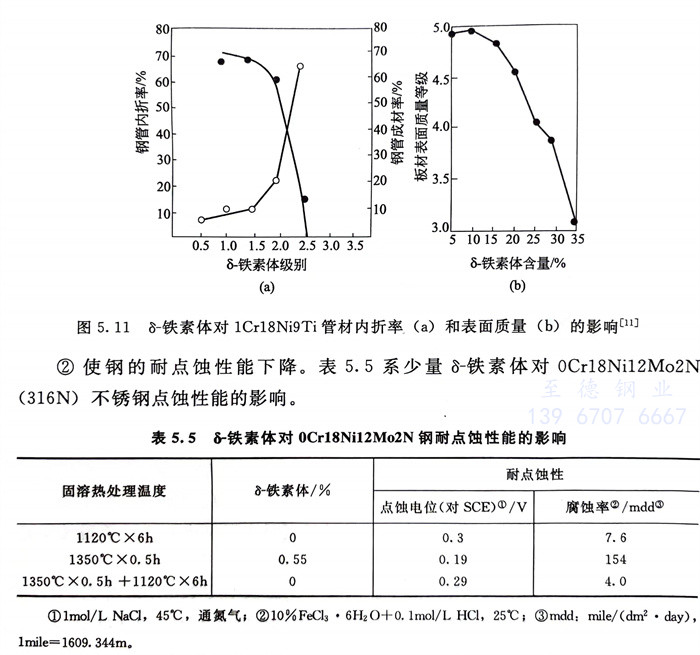

   鋼的(de)表面缺陷(xian)增(zeng)多，不(bu)僅修磨量增(zeng)加，而(er)且會使(shi)成品率(lv)下降，見(jian)圖(tu)5.11。  圖5.11 δ-鐵素體對(dui)1Cr18Ni9Ti管材內折率（a）和表面質量（b）的影響

②. 使(shi)鋼的耐點蝕(shi)性能(neng)下降

    表5.5系少量δ-鐵素(su)體對0Cr18Ni12Mo2N （316N）不銹鋼點(dian)蝕性能的影響。 表5.5 δ-鐵素體對0Cr18Ni12Mo2N鋼(gang)耐點蝕性(xing)能的影響

 ③. 可引起不銹鋼的選(xuan)擇性腐(fu)蝕

      國內、外(wai)在大型尿素生(sheng)產設備用(yong)的00Cr17Ni14Mo2不銹鋼(gang)中，曾發(fa)現δ-鐵素體的優先腐蝕，因此(ci)，尿素級不銹鋼(gang)中δ量要求(qiu)≤0.6％。

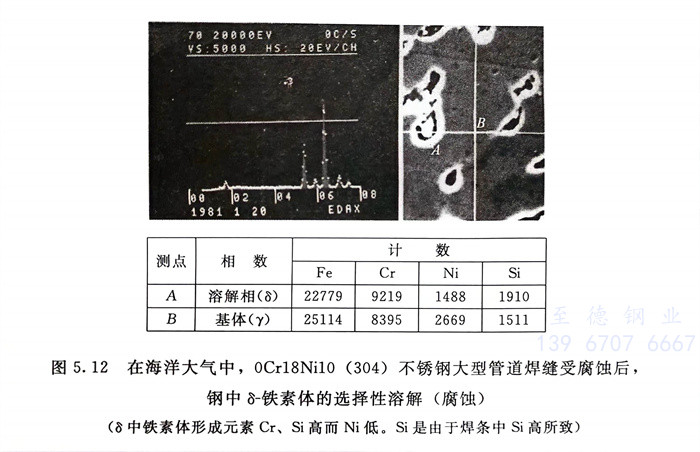

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不(bu)銹鋼(gang)管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響鋼的低溫和無磁(ci)性能

      這主(zhu)要與δ-鐵(tie)素體(ti)有磁性(xing)且(qie)隨鋼(gang)中(zhong)(zhong)δ-鐵(tie)素體(ti)量(liang)的增加，鋼(gang)的低(di)溫(wen)韌(ren)性(xing)下(xia)降有關(guan)。為此，無磁和低(di)溫(wen)（特別是超低(di)溫(wen)）用途中(zhong)(zhong)要嚴格控制(zhi)鋼(gang)中(zhong)(zhong)的δ-鐵(tie)素體(ti)的數量(liang)。
