高鉬奧氏體不銹(xiu)鋼中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由(you)于比(bi)(bi)前述17-12-Mo型鋼(gang)含鉬量更(geng)高，因(yin)而(er)在(zai)耐(nai)還原性(xing)酸和耐(nai)局部(bu)腐蝕(shi)方面(mian)，性(xing)能又有進一步(bu)提高，可用(yong)于更(geng)加苛(ke)刻的腐蝕(shi)環境中。含氮00Cr18Ni16Mo5N鋼(gang)，由(you)于氮的加入(ru)，奧氏體(ti)更(geng)加穩(wen)定(ding)，與00Cr18Ni16Mo5相比(bi)(bi)，不僅耐(nai)蝕(shi)性(xing)提高且由(you)于鋼(gang)中σ（X）等脆性(xing)相析(xi)出也(ye)受到了一定(ding)抑制。

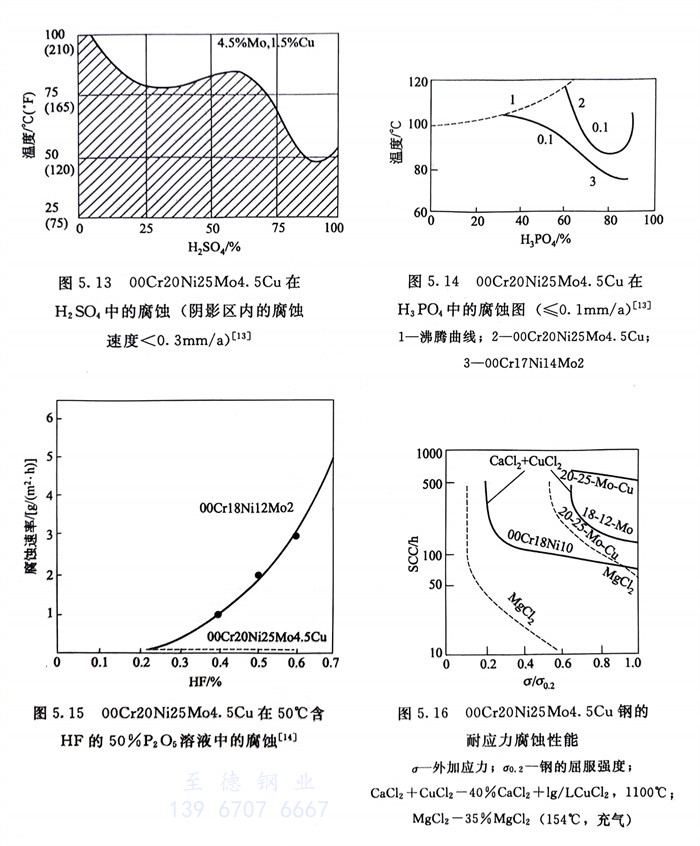

  00Cr20Ni25Mo4.5Cu 由于此鋼含(han)(han)有(you)更(geng)高的(de)Cr、Ni、Mo等元素，加(jia)之鉬與銅(tong)的(de)復合(he)作用(yong)，使00Cr20Ni25Mo4.5Cu既在(zai)(zai)  、甲(jia)酸、乙酸等腐(fu)(fu)蝕介質中(zhong)耐(nai)全面(mian)腐(fu)(fu)蝕，又在(zai)(zai)含(han)(han)CI水(shui)介質中(zhong)耐(nai)點(dian)蝕、縫隙(xi)腐(fu)(fu)蝕和應力(li)(li)腐(fu)(fu)蝕的(de)能力(li)(li)有(you)顯著提高，圖5.13～圖5.16系在(zai)(zai)不(bu)(bu)同溫度  和含(han)(han)F-50％  中(zhong)耐(nai)全面(mian)腐(fu)(fu)蝕及在(zai)(zai)氯化物(wu)水(shui)介質中(zhong)耐(nai)應力(li)(li)腐(fu)(fu)蝕的(de)試驗結果(guo)。可以看出，00Cr20Ni25Mo4.5Cu又比18-12-2型不(bu)(bu)銹鋼的(de)耐(nai)蝕范圍有(you)所擴(kuo)大(da)。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以(yi)及00Cr18Ni14Mo2等耐蝕性不能滿足(zu)使用要求時，此類含鉬約(yue)4.5％的高鉬不銹鋼則是可(ke)供(gong)選擇的理(li)想牌號。
