由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏體(ti)不銹鋼(gang)的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹鋼并取得了進展。

   國(guo)外用加壓電(dian)渣爐冶煉了高氮（0.5％～1.5％N）無(wu)錳(meng)節鎳(nie)的(de)Cr-Mo-Ni-N 和無(wu)錳(meng)無(wu)鎳(nie)的(de)Cr-Mo-N不銹鋼并研究(jiu)了它們的(de)性能（見圖5.37～圖5.39）。

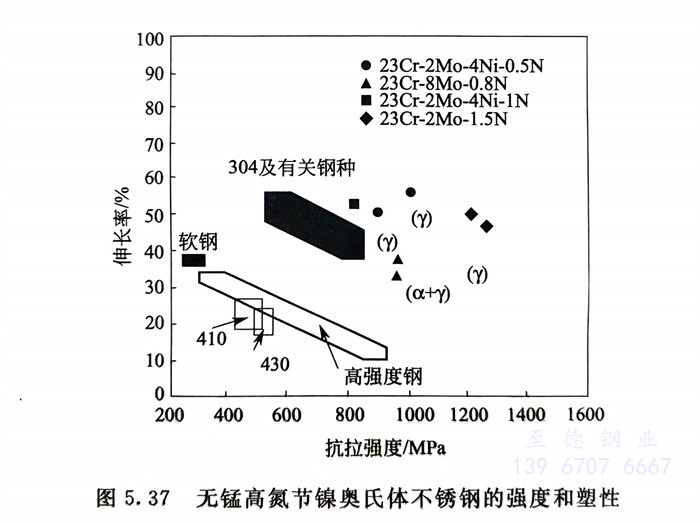

   從圖5.37 的結果可知，它(ta)們強(qiang)度高，塑(su)性好，室溫(wen)固溶態(tai)抗拉強(qiang)度可達(da)≥1000MPa 或(huo)≥1200MPa，而伸(shen)長率δ則仍達(da)40％～60％。

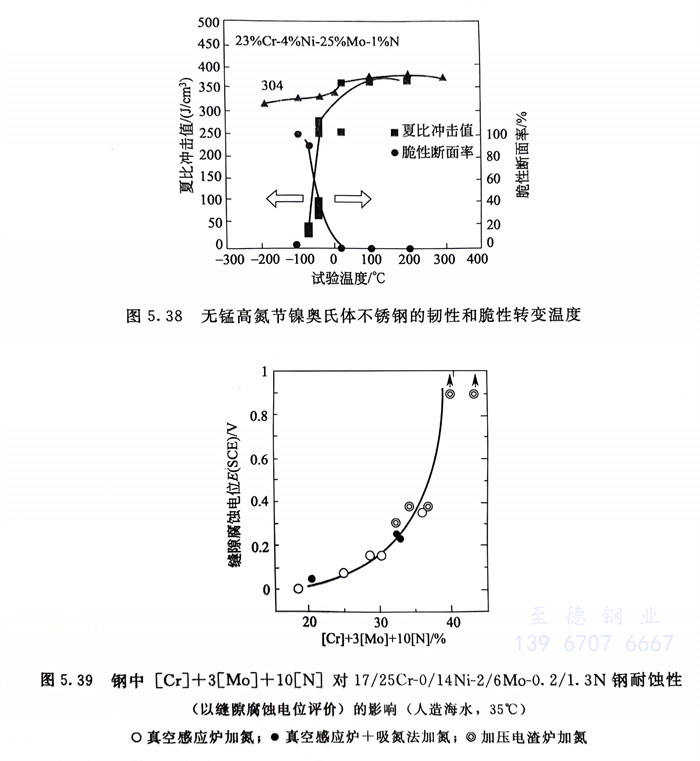

   從圖5.38可知，它們雖(sui)然有脆性轉變溫度(du)，但可低到-50℃，同時，室(shi)溫韌(ren)性良好，且(qie)與(yu)18-8鉻鎳奧氏體不(bu)銹鋼相當。

   從圖(tu)5.39可知，由(you)于鉻(ge)、鉬、氮含量高，它們在海(hai)水中具有良好(hao)的耐縫隙腐蝕性(xing)能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
