一、組(zu)織特點(dian)

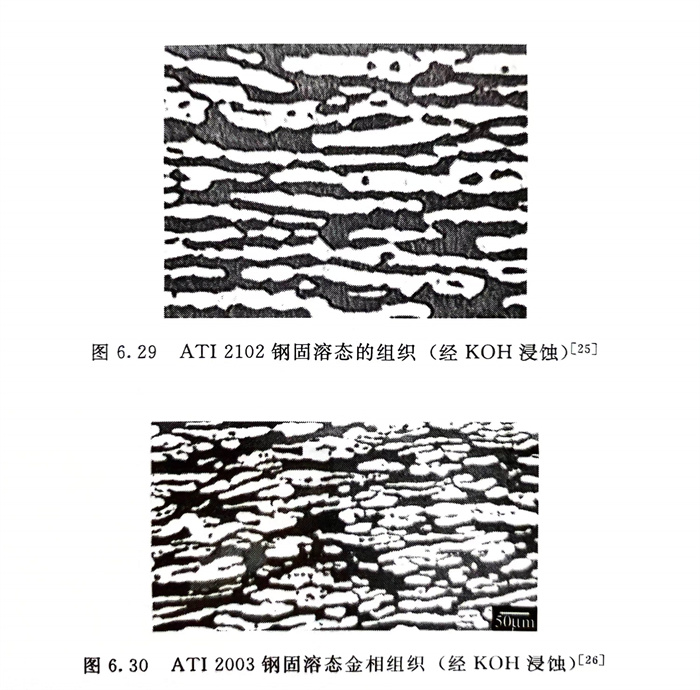

  所有經濟型雙相(xiang)不(bu)銹鋼(gang)化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不銹鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經濟(ji)型雙相不銹鋼經過(guo)中溫時(shi)效(xiao)也同樣有碳、氮化物和σ、x 等金屬間(jian)化合物的(de)沉淀存在(zai)。

二(er)、組織(zhi)熱穩定性

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和香蕉app免費視頻在線觀看:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組(zu)織熱(re)穩定性與韌性

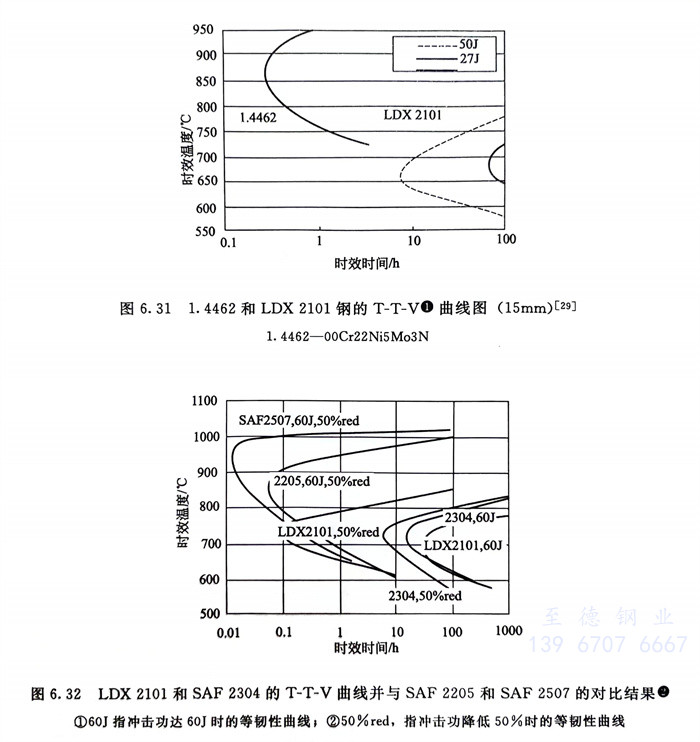

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組織熱穩定性與耐蝕性

    圖6.35系(xi)耐(nai)蝕(shi)(shi)性降低50％時(shi)的(de)CPT曲線，可(ke)以看(kan)出(chu)熱穩定性對點蝕(shi)(shi)影響的(de)趨(qu)勢(shi)與組(zu)織熱穩定性和(he)(he)韌性關(guan)系(xi)（T-T-V）的(de)圖6.32基(ji)本一致。由(you)于圖6.33的(de)時(shi)效(xiao)(xiao)溫(wen)度(du)最(zui)高僅為850℃， SAF 2205和(he)(he)2507對6、  相等析出(chu)最(zui)敏(min)感(gan)的(de)溫(wen)度(du)并未顯現出(chu)來。但總趨(qu)勢(shi)已(yi)可(ke)明顯看(kan)出(chu)：時(shi)效(xiao)(xiao)態鋼的(de)組(zu)織熱穩定性SAF 2304，時(shi)效(xiao)(xiao)態對點蝕(shi)(shi)的(de)敏(min)感(gan)性則為SAF 25 2304。
