試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不銹鋼管為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。
一、全(quan)面(mian)腐蝕

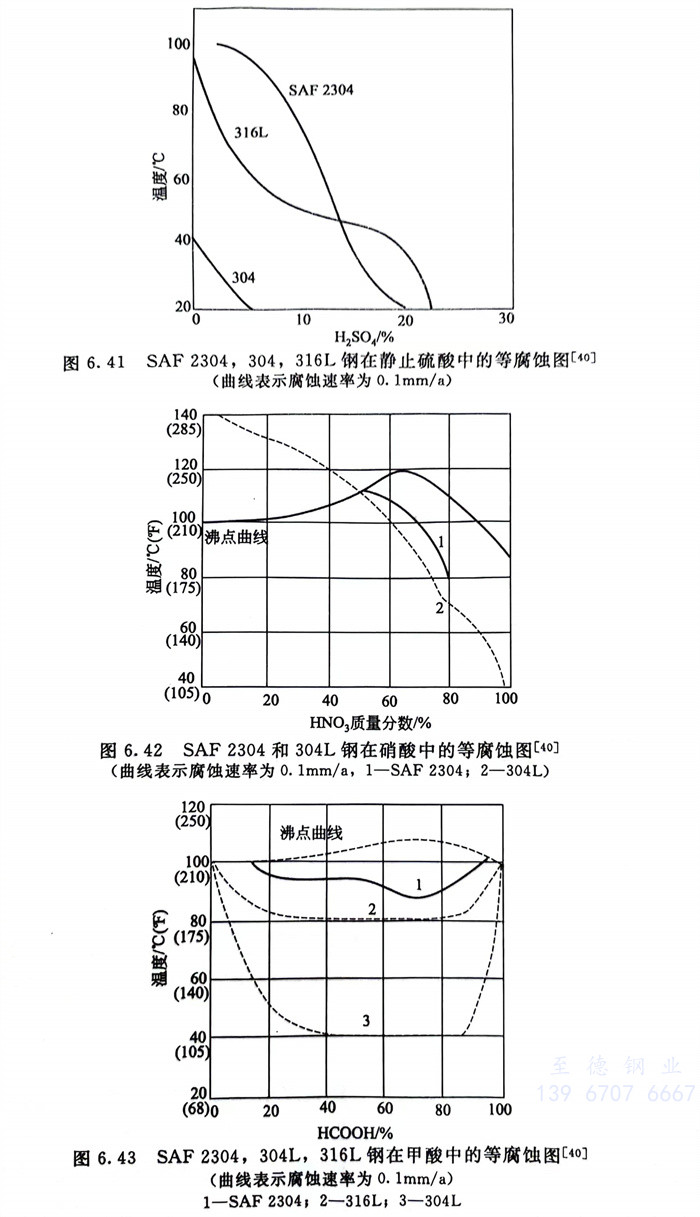

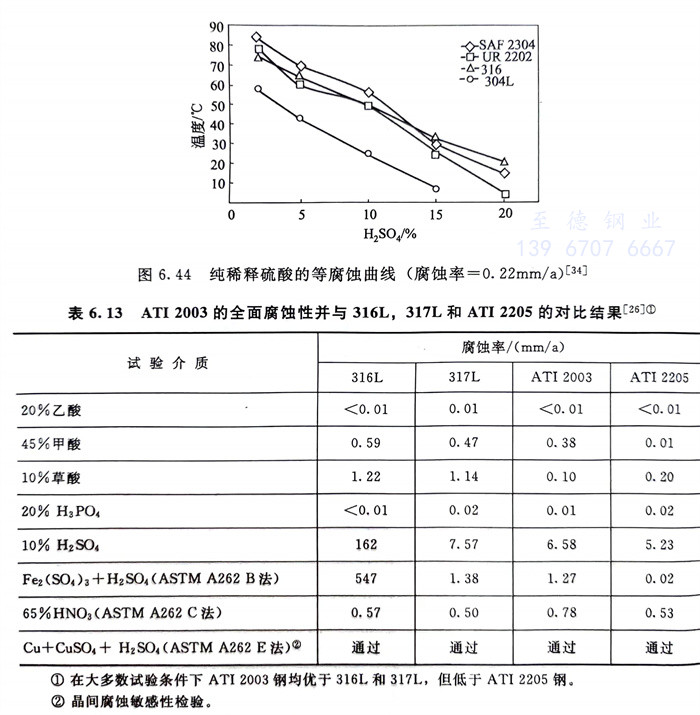

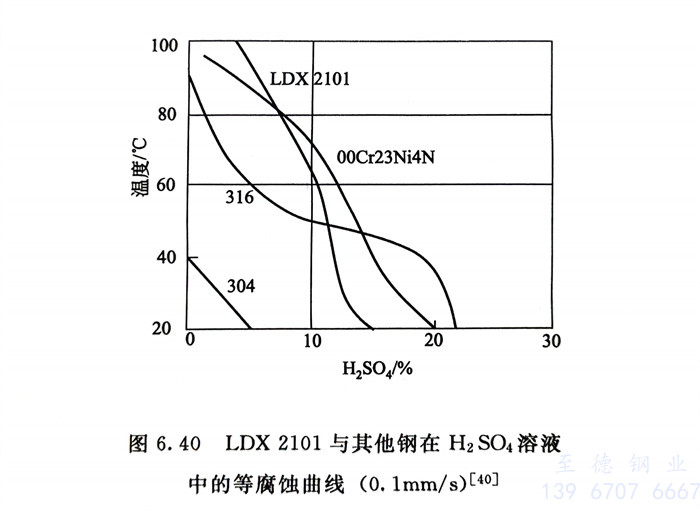

圖6.40～圖6.44和表6.13系LDX 2101，UR 2202，SAF 2304和 ATI 2003在(zai)一些(xie)酸(suan)溶液(ye)中的腐(fu)蝕試驗結果。
將(jiang)UR 2202的熱軋中板焊接后進行表面機加工(gong)、噴丸和噴砂后再拋光(guang)等表面處理(li)后，置(zhi)于農村(cun)大(da)氣和工(gong)業大(da)氣中一年后均未見有(you)銹蝕產生(sheng)。
二、晶間腐蝕

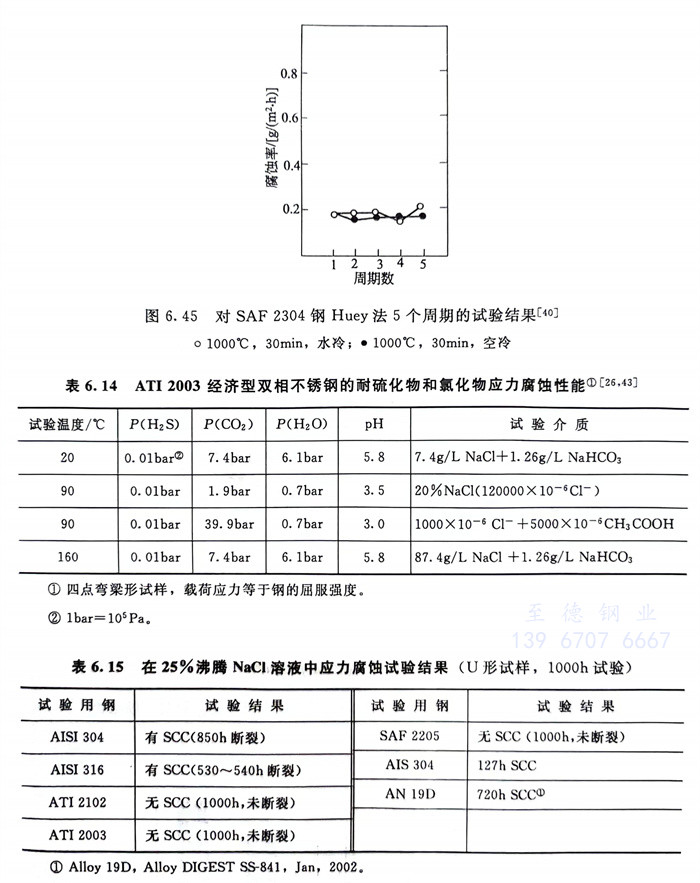

所(suo)有經濟型雙相不(bu)銹鋼管由(you)于均(jun)為超低碳(tan)型（C量0.02％～0.03％）且均(jun)含有氮，加之均(jun)具有a／γ近于1的(de)雙相結構，因而(er)晶(jing)間腐蝕(shi)敏感性很(hen)低。經標準晶(jing)間腐蝕(shi)試驗檢查(cha)均(jun)無晶(jing)間腐蝕(shi)傾(qing)向。表6.13中有ATI 2003經ASTM A262 E法檢查(cha)和(he)圖6.45中系SAF 2304用Huey法檢查(cha)的(de)結果，可以看出均(jun)獲通(tong)過。
三、應力(li)腐(fu)蝕(shi)（SCC）

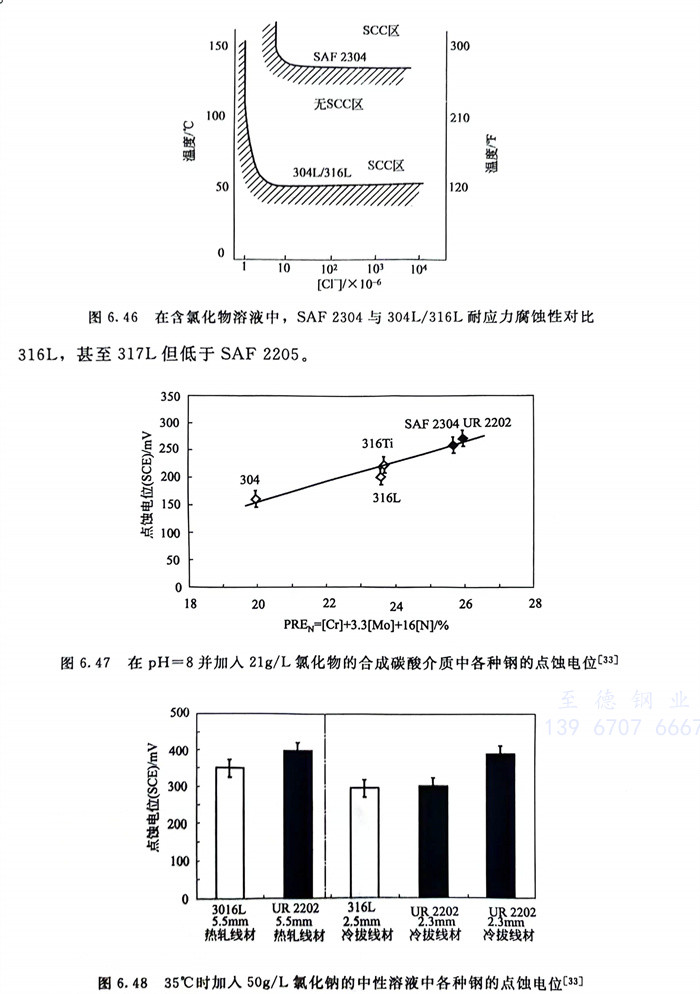

具有良好的耐(nai)氯化物應力腐蝕(shi)性是(shi)現(xian)代雙相不(bu)(bu)銹(xiu)鋼管(guan)的共同特點，經濟型(xing)雙相不(bu)(bu)銹(xiu)鋼也不(bu)(bu)例外。表6.14、表6.15和圖6.46系一(yi)些(xie)試(shi)驗結(jie)果(guo)。表6.15的結(jie)果(guo)系在模擬的海洋平臺油氣生產介質中進行的40天試(shi)驗，ATI 2003鋼無應力腐蝕(shi)產生。
四、點蝕和(he)縫隙腐蝕

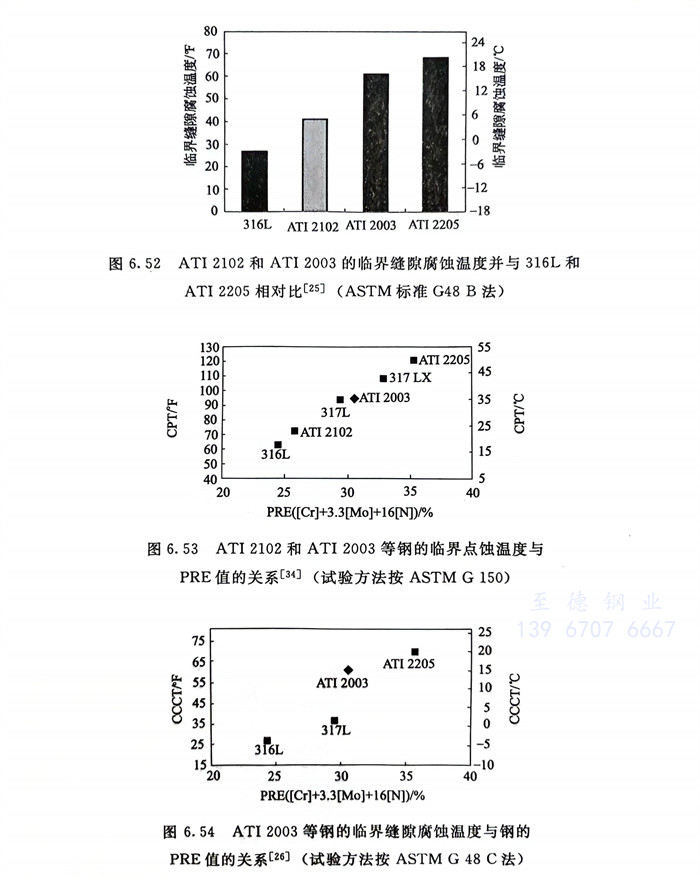

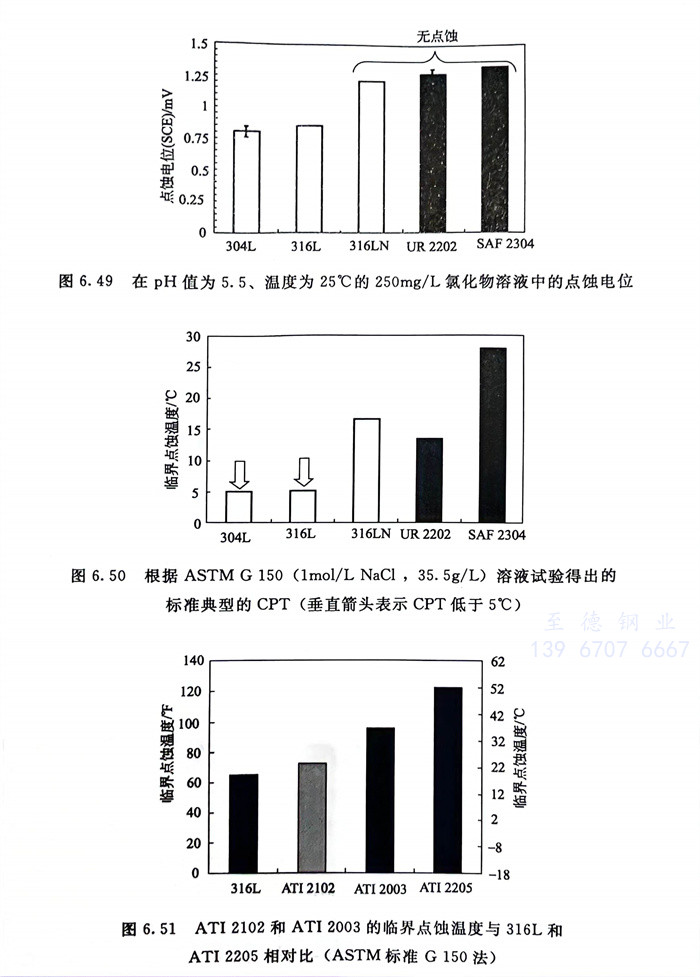

圖6.47～圖6.54系(xi)在一些介質中(zhong)，經(jing)濟型雙相不銹(xiu)鋼(gang)管的(de)點(dian)蝕(shi)(shi)電位、點(dian)蝕(shi)(shi)溫度和臨界縫(feng)隙腐蝕(shi)(shi)電位以此來評(ping)價鋼(gang)的(de)耐點(dian)蝕(shi)(shi)和耐縫(feng)隙腐蝕(shi)(shi)性(xing)能并與(yu)常(chang)用的(de)幾種鉻鎳奧氏體不銹(xiu)鋼(gang)的(de)對比。從這些結果(guo)可(ke)(ke)以看出(chu)，在相同試驗條件下(xia)，ATI 2102、UR 2202、SAF 2304 可(ke)(ke)與(yu)304、316、316L相當，ATI 2003可(ke)(ke)優于316L ，甚至317L 但低于 SAF2205 。
前面圖(tu)5.34還(huan)指出LDX 2101 鋼(gang)(gang)在1mol/L NaCl、25℃溶液中(zhong)耐點蝕性(xing)與304,430，AISI201不銹(xiu)鋼(gang)(gang)以及以錳代鎳的低鉻、低鎳的J1，J4鋼(gang)(gang)的對比結果，顯(xian)示出了Cr21型(xing)經濟型(xing)雙相不銹(xiu)鋼(gang)(gang)的優異性(xing)。
