奧氏體沉淀硬(ying)化不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不(bu)銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼的(de)商業牌號(hao)為(wei)A286，鋼中(zhong)還含有(you)少量（0.003％～0.01％）強(qiang)化元素硼，此(ci)鋼固溶(rong)時效態(tai)的(de)室溫(wen)抗張強(qiang)度(du)可達1000MPa，而屈服強(qiang)度(du)則可達600MPa，除高溫(wen)（約(yue)750℃）耐蝕(shi)(shi)條(tiao)件(jian)下應用外，由于(yu)此(ci)鋼既耐腐蝕(shi)(shi)，而且又具有(you)較高的(de)硬(ying)度(du)（HRC約(yue)30），因(yin)此(ci)，也可用于(yu)耐磨蝕(shi)(shi)且韌性要求(qiu)高的(de)環(huan)境中(zhong)。

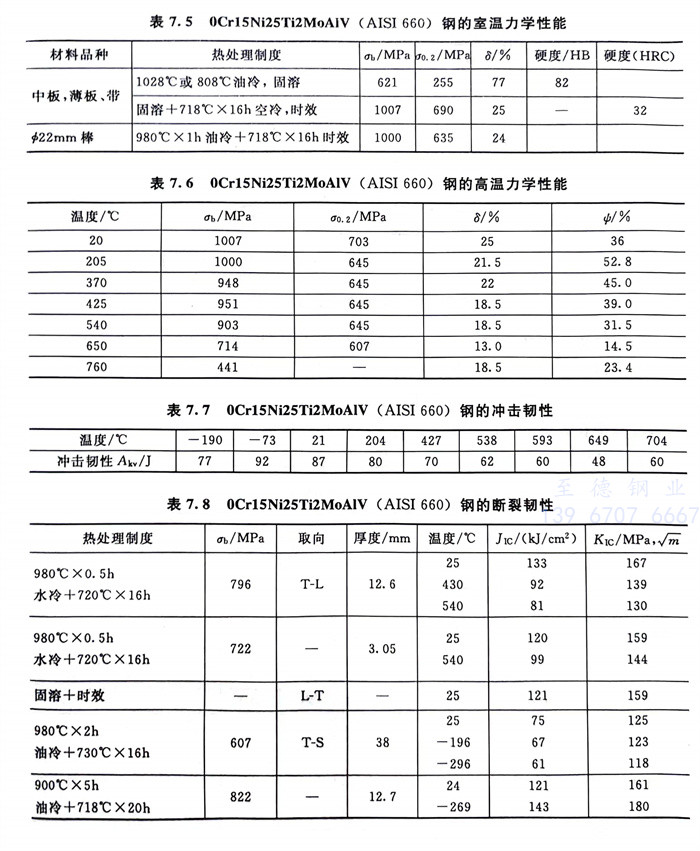

  0Cr15Ni25Ti2MoAlV鋼的室(shi)溫和(he)高溫瞬時(shi)力學性能(neng)以及沖擊(ji)韌性分別見表7.5、表7.6和(he)表7.7。其斷裂韌性見表7.8。

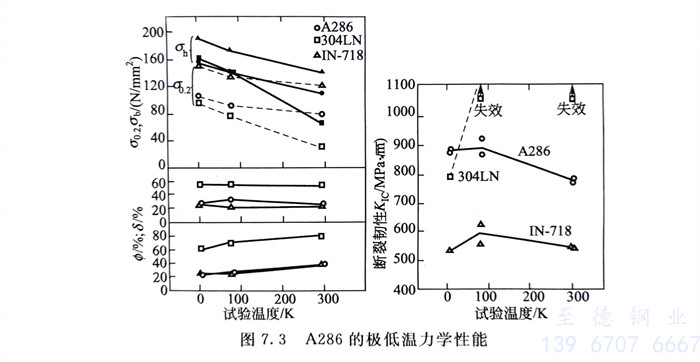

  圖(tu)7.3 還給出(chu)(chu)了(le)低(di)溫和極低(di)溫度下(xia)0Cr15Ni25Ti2MoAIV鋼(gang)的(de)力(li)學性能并與304LN（00Cr19Ni10N）和鎳基高溫合金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖(tu)中(zhong)IN-718）相(xiang)比較的(de)結(jie)果。可以看(kan)出(chu)(chu)：0Cr15Ni25Ti2MoA1V不僅可作為(wei)(wei)耐蝕(shi)、熱強(qiang)材(cai)料，耐磨蝕(shi)材(cai)料和高強(qiang)度無磁材(cai)料（具(ju)有穩(wen)定(ding)的(de)單一奧氏體組(zu)織），而(er)且(qie)還可作為(wei)(wei)優良的(de)低(di)溫、極低(di)溫材(cai)料，但(dan)是，與其(qi)他類(lei)型沉淀硬(ying)化不銹鋼(gang)相(xiang)比，奧氏體沉淀硬(ying)化不銹鋼(gang)的(de)強(qiang)度偏低(di)。

  奧氏(shi)體沉淀(dian)硬(ying)化不銹(xiu)鋼，在固(gu)溶態易冷加工成型，但冷作硬(ying)化速度較快。

  奧氏體沉淀(dian)硬化不銹鋼(gang)的焊(han)(han)接性較(jiao)好，固溶(rong)態焊(han)(han)接時與(yu)半奧氏體沉淀(dian)硬化不銹鋼(gang)固溶(rong)態的焊(han)(han)接性相當，焊(han)(han)前不需預(yu)熱，焊(han)(han)后不需熱處理，但(dan)當厚板焊(han)(han)接時，冷卻過程中在收縮應力的作用下，對(dui)產生熱裂(lie)紋敏感(gan)。

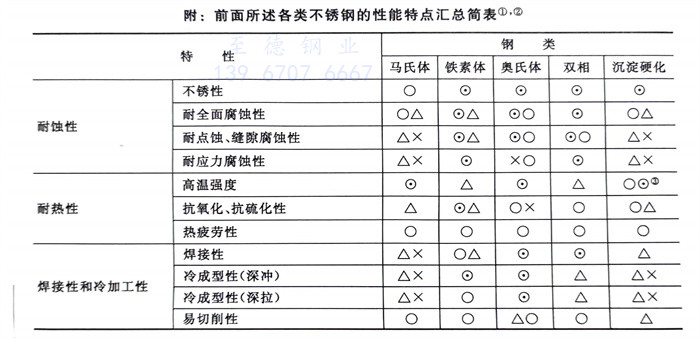

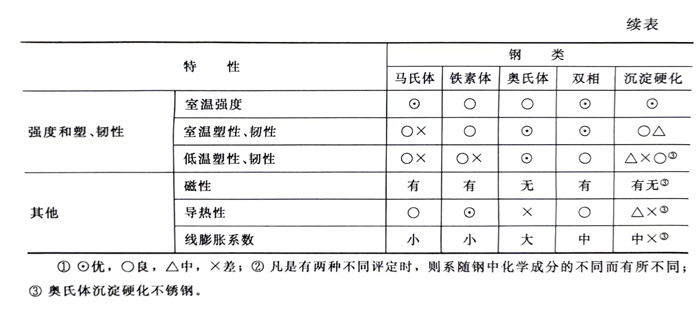

  下(xia)面的附表系前面所述五大(da)類不銹鋼性(xing)能特點的簡要匯(hui)總，供(gong)讀者參(can)考。
