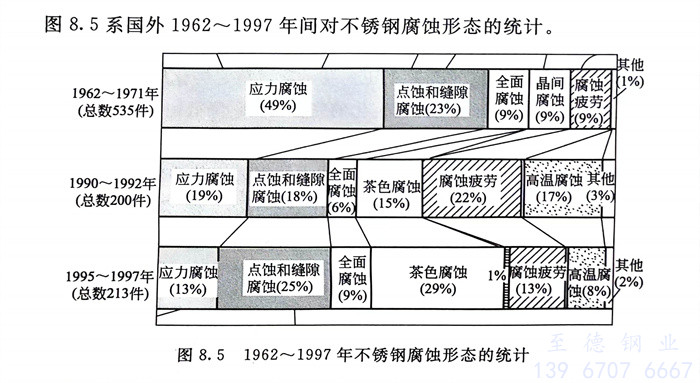

圖8.5系國外 1962~1997 年對不銹鋼管腐蝕形態的統計

 從圖8.5中可以得出(chu)以下(xia)結論：

  ①. 腐(fu)蝕(shi)(shi)形式主要有全面腐(fu)蝕(shi)(shi)、晶間腐(fu)蝕(shi)(shi)、點(dian)蝕(shi)(shi)和縫隙(xi)腐(fu)蝕(shi)(shi)、應力(li)腐(fu)蝕(shi)(shi)、腐(fu)蝕(shi)(shi)疲勞以及(ji)高(gao)溫腐(fu)蝕(shi)(shi)。

  ②. 全面腐(fu)蝕中，新出現的茶色(se)腐(fu)蝕增長迅(xun)速。由于茶色(se)腐(fu)蝕一般僅為表面變色(se)并(bing)不影(ying)響不銹鋼設備結構的完整(zheng)性(xing)和使用壽命；但從美學角(jiao)度，則影(ying)響很大。

  ③. 晶間(jian)腐蝕(shi)大量減少(shao)，1990年以后已(yi)很少(shao)出現。

  ④. 1962～1971年大量存在的(de)應力腐蝕（占(zhan)49％）1990年以來也顯著(zhu)降低(di)，但仍占(zhan)有較(jiao)高的(de)比例（10％以上）。

  ⑤. 點蝕(shi)和縫隙(xi)腐蝕(shi)有增長趨勢。

  ⑥. 腐蝕(shi)疲勞和高溫(wen)腐蝕(shi)事例，雖(sui)然1990～1992年(nian)間有(you)顯著增(zeng)加，但1995～1997年(nian)已(yi)有(you)所減少。
