一、現象(xiang)

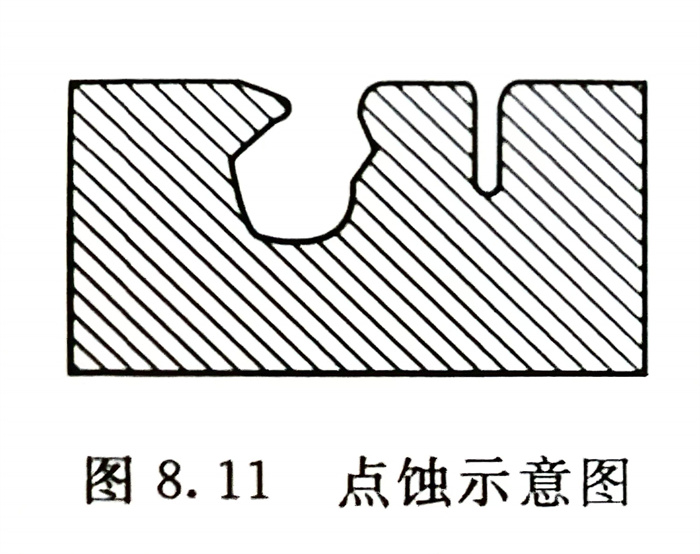

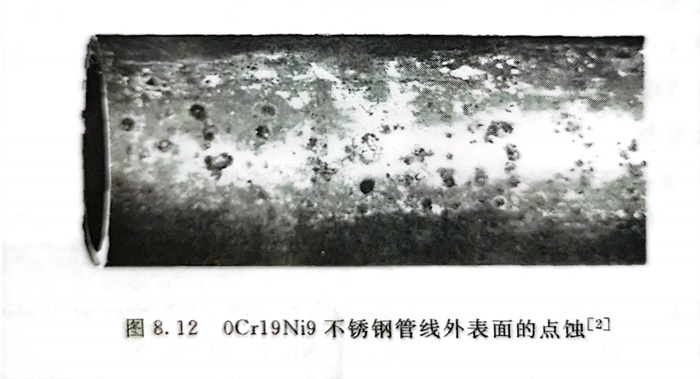

腐蝕從不銹鋼表面的個別點發生，然后向縱深擴展（見圖8.11），使用過程出現的0Cr19Ni9不銹鋼管線外表面的點蝕見圖8.12。
二、原因
不銹鋼點蝕主要出現在含有鹵素離子，如Cl-、Br-、F-等的水溶液介質中。點蝕是由于這些活性離子在不銹鋼管表面鈍化膜的薄弱部位破壞了鈍化膜而引起的。
如果不銹鋼表面(mian)有鐵粒子(zi)、灰塵和污(wu)物等(deng)附著物以及在MnS等(deng)夾雜和一些金屬間化合物處，也易產生點(dian)蝕。
三、防止(zhi)措施
不銹鋼(gang)表面定期清洗和維護；提(ti)高鋼(gang)的(de)純凈度，降(jiang)低MnS等非(fei)金屬夾雜物含量；選(xuan)用(yong)耐(nai)點蝕(shi)當量值高的(de)不銹鋼(gang)，即高鉻、鉬(mu)和高鉻、鉬(mu)、氮(dan)不銹鋼(gang)。
在含Cl-和海水等水介質中，提高流速≥1.5m/s，以防止沉積物及海生物附著在不銹鋼表面上。
