一、現象

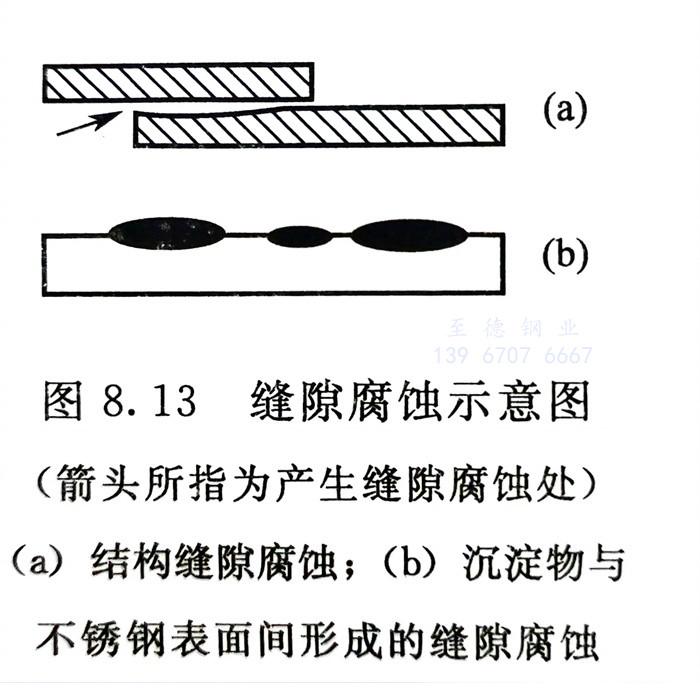

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹(xiu)鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹鋼(gang)管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原因

   在含有Cl-等的(de)水介(jie)質(zhi)中，由(you)于縫隙(xi)內介(jie)質(zhi)溶液(ye)（a）結構縫隙(xi)腐(fu)蝕(shi)；（b）沉淀物與(yu)的(de)酸(suan)化（Cl-濃度增加，pH值下降）、缺氧(yang)而(er)引起的(de)不(bu)銹鋼(gang)表面間形(xing)成的(de)縫隙(xi)腐(fu)蝕(shi)鈍化膜的(de)局部(bu)破壞(huai)（氧(yang)濃差電池，縫隙(xi)缺氧(yang)）。

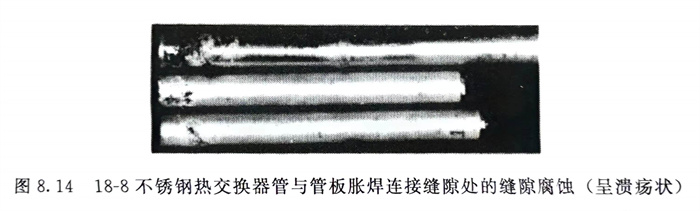

   圖8.14 18-8不銹鋼熱交換器管與管板脹焊連接縫隙處的縫隙腐蝕（呈(cheng)潰瘍(yang)狀(zhuang)）

三、防止措施(shi)

   消除縫(feng)隙。最根本(ben)的(de)是(shi)從結構設計上避免(mian)存在(zai)縫(feng)隙入手，對換熱設備不銹(xiu)鋼管與管板(ban)連接(jie)處(chu)的(de)縫(feng)隙，對法蘭、墊圈、螺栓、鉚釘的(de)間隙，要采取適宜措施加以防(fang)止(zhi)。

   定期清洗并在海水(shui)等環境(jing)中(zhong)保(bao)持流速(su)≥1.5m／s，防止污物(wu)（包括海生物(wu)）在鋼(gang)的(de)表面堆(dui)積。

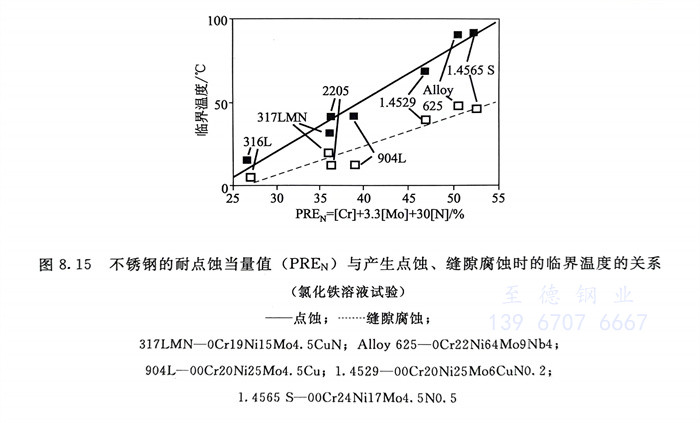

   選(xuan)(xuan)用耐縫隙(xi)腐(fu)(fu)蝕的高(gao)(gao)鉻、鉬和高(gao)(gao)鉻、鉬、氮不(bu)銹鋼。圖8.15中的結果僅提供耐點蝕和耐縫隙(xi)腐(fu)(fu)蝕選(xuan)(xuan)用不(bu)銹鋼的大致思路。同(tong)時可看出，為解決縫隙(xi)腐(fu)(fu)蝕，從(cong)選(xuan)(xuan)材(cai)入手要比(bi)解決點蝕更加困難，且經濟上的代價會更高(gao)(gao)。

   圖8.15 不銹鋼(gang)的(de)(de)耐點(dian)蝕(shi)當量值（PREN）與產(chan)生點(dian)蝕(shi)、縫隙腐蝕(shi)時的(de)(de)臨界溫度的(de)(de)關系
