一、來源

   廢鋼，包括返回(hui)鋼和(he)生鐵等；鐵合金，包括鎳、海綿鐵等以(yi)及脫氧劑(ji)和(he)造渣材料。

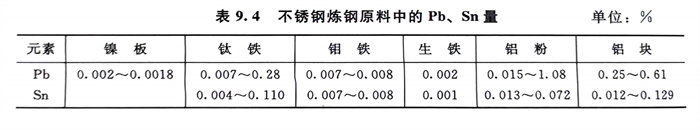

   表9.4列出了(le)國內煉鋼原(yuan)料中的Pb、Sn含量。

二(er)、特性

   不銹鋼(gang)中(zhong)最(zui)常見和最(zui)為有害的是鉛(Pb)、錫(xi)(Sn)、銻(Te)、鉍(Bi)和砷(shen)(As)等五(wu)大元素(su)。這些元素(su)的熔點低;在(zai)鋼(gang)中(zhong)的固溶度小(或根本(ben)不固溶);與鋼(gang)的基體相比,熱膨脹(zhang)系數差別較大。

三、有害作(zuo)用

   由于這些元素所具有的特性,在不銹(xiu)鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對1Cr18Ni9Ti的研究結果(guo)表明,出現(xian)“熱脆”時的臨(lin)界鉛當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國(guo)內(nei)1Cr18Ni9Ti的(de)(de)生產(chan)實際表(biao)(biao)明,當鋼中的(de)(de)鉛當量(liang)≤0.0084%時,鋼的(de)(de)性能(neng)和表(biao)(biao)面質量(liang)可(ke)滿(man)足 GB 4273-92和GB 1380-92技術條(tiao)件的(de)(de)要求(qiu)。
