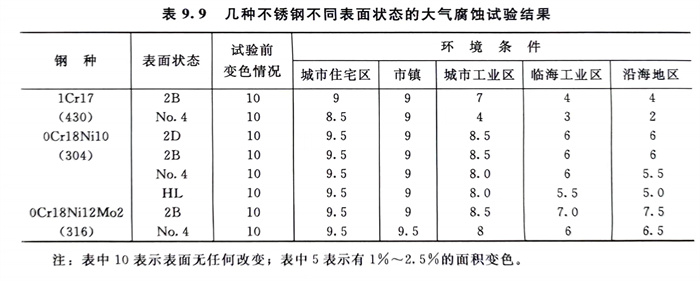

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從表(biao)9.9中的結果可知：表(biao)面為(wei)2B者耐蝕性(xing)優(you)于2D、No.4和HL；0Cr18Ni12Mo2優(you)于0Cr18Ni10、0Cr18Ni10優(you)于1Cr17；1Cr17不能在臨海和沿海區使用，0Cr18Ni10的No.4表(biao)面在臨海工(gong)業區也不能使用。由于1Cr17香蕉app免費視頻在線觀看:鐵素體不銹鋼在(zai)(zai)一些大(da)(da)氣(qi)中不(bu)能滿足要求，為(wei)此，在(zai)(zai)建(jian)筑(zhu)外(wai)用鐵素體不(bu)銹鋼(gang)中已(yi)經開發了含(han)鉬和含(han)鈦(tai)、鈮的許多鐵素體不(bu)銹鋼(gang)牌號(hao)，如00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高純Cr30Mo2（Ti，Nb）等，國外(wai)已(yi)在(zai)(zai)臨海大(da)(da)型建(jian)筑(zhu)物上(shang)大(da)(da)量應用。

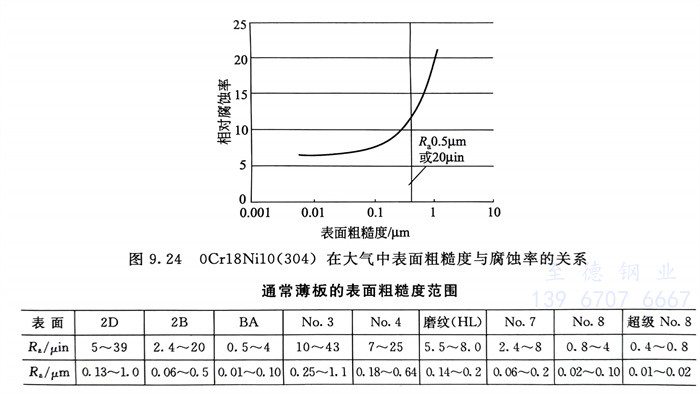

  圖(tu)9.24系在(zai)大(da)(da)氣中表(biao)面(mian)粗(cu)糙(cao)度(du)對冷(leng)軋0Cr18Ni10（304）不銹鋼(gang)薄板耐蝕性(xing)的影響。從表(biao)面(mian)粗(cu)糙(cao)度(du)范圍(wei)與表(biao)面(mian)加工等級之間(jian)的關系可知：在(zai)大(da)(da)氣中，當選用0Cr18Ni10不銹鋼(gang)的表(biao)面(mian)加工為2D和No.4時，因表(biao)面(mian)粗(cu)糙(cao)度(du)已超過(guo)Ra0.5μm 見圖(tu)9.24附表(biao)），腐蝕率顯著增(zeng)加，選用時要加以注意。

  在大氣(qi)中(zhong)，不(bu)銹鋼(gang)的(de)表(biao)(biao)面(mian)粗(cu)(cu)糙(cao)度(du)越低，不(bu)銹鋼(gang)的(de)耐(nai)蝕性(xing)越好(hao)，一般解釋為表(biao)(biao)面(mian)越光滑，表(biao)(biao)面(mian)的(de)沉(chen)積污染(ran)物越少，而且在雨水的(de)沖(chong)刷下極易(yi)(yi)清除，點蝕難以在表(biao)(biao)面(mian)形成；同時，表(biao)(biao)面(mian)越粗(cu)(cu)糙(cao)，不(bu)僅(jin)沉(chen)積的(de)污染(ran)物越多，而且大氣(qi)中(zhong)的(de)Cl-等也(ye)越易(yi)(yi)附著。一些研(yan)究還指出，粗(cu)(cu)糙(cao)的(de)表(biao)(biao)面(mian)加(jia)工(gong)，表(biao)(biao)面(mian)膜中(zhong)的(de)Cr／Fe也(ye)低，耐(nai)蝕性(xing)也(ye)差(cha)。
