埋弧焊時為了調整焊接機頭與不(bu)銹(xiu)鋼(gang)管焊件的相對位置，使整個焊接過程中待焊處始終處于最適合焊接的位置，還要保證在施焊過程中穩定、可靠安全，一般均需有相應的輔助設備與焊機相配合。輔助設備有焊接夾具、焊件變位設備、焊機機頭變位設備、焊縫成形設備和導電嘴等。

1. 焊接夾具

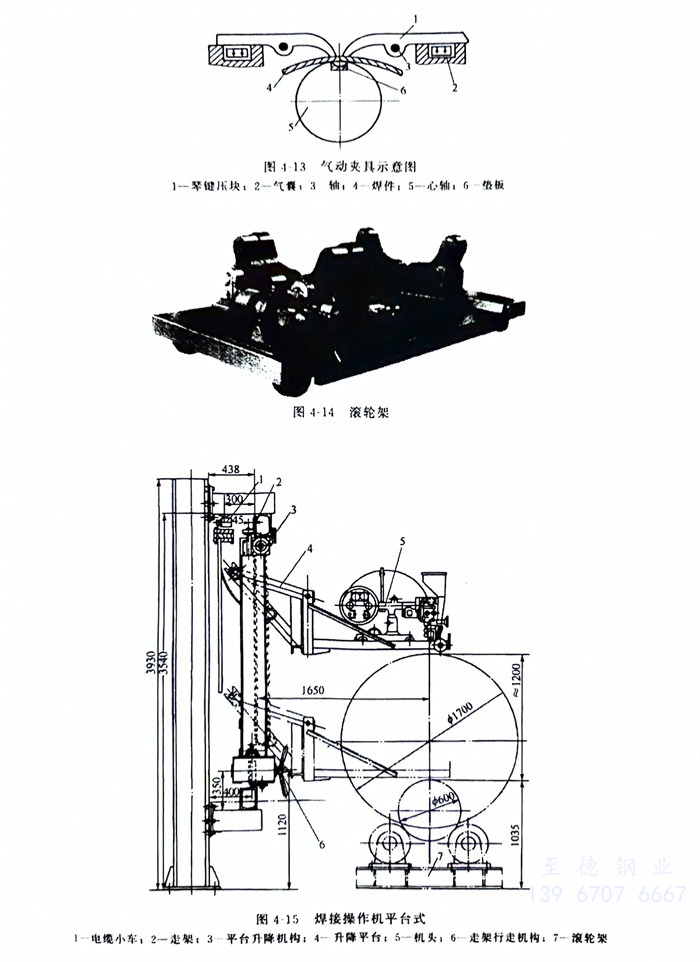

   其(qi)目的(de)在于(yu)使不銹鋼管(guan)焊(han)(han)(han)件(jian)準(zhun)確定位并夾(jia)緊，以便焊(han)(han)(han)接(jie)。這樣可以減(jian)少或免去定位焊(han)(han)(han)縫且能減(jian)少焊(han)(han)(han)接(jie)變形。圖(tu)4-13為一種常用的(de)筒形工(gong)件(jian)縱焊(han)(han)(han)縫的(de)琴(qin)鍵夾(jia)具的(de)示意(yi)圖(tu)，配有成(cheng)形銅墊板，能獲得(de)單面焊(han)(han)(han)雙面成(cheng)形的(de)焊(han)(han)(han)縫。

2. 焊件變位設備

   主要(yao)功能是使(shi)(shi)焊(han)(han)件旋(xuan)轉(zhuan)(zhuan)、傾斜(xie)、翻轉(zhuan)(zhuan) 以使(shi)(shi)待焊(han)(han)處(chu)處(chu)于(yu)最適合焊(han)(han)接的(de)(de)(de)位置，來達到提高生產效(xiao)率，保證焊(han)(han)縫質(zhi)量(liang)和減輕(qing)工人勞動(dong)強(qiang)度的(de)(de)(de)目的(de)(de)(de)。焊(han)(han)件變位設備的(de)(de)(de)形(xing)式(shi)、結(jie)構和尺寸要(yao)根(gen)據(ju)焊(han)(han)接構件的(de)(de)(de)形(xing)式(shi)、重(zhong)量(liang)專門設計。通常有滾輪(lun)(lun)(lun)架(jia)和翻轉(zhuan)(zhuan)機等。用于(yu)回轉(zhuan)(zhuan)體的(de)(de)(de)典型滾輪(lun)(lun)(lun)架(jia)如(ru)圖4-14所示。長(chang)(chang)(chang)軸(zhou)式(shi)焊(han)(han)接滾輪(lun)(lun)(lun)架(jia)的(de)(de)(de)主動(dong)滾輪(lun)(lun)(lun)與從動(dong)滾輪(lun)(lun)(lun)的(de)(de)(de)數量(liang)較(jiao)多時，要(yao)求滾輪(lun)(lun)(lun)始終保持(chi)在同一軸(zhou)線(xian)上(shang)，焊(han)(han)件在上(shang)面不易變形(xing)和打滑。這(zhe)種(zhong)滾輪(lun)(lun)(lun)架(jia)適用于(yu)焊(han)(han)接中、薄壁、長(chang)(chang)(chang)度大的(de)(de)(de)筒形(xing)焊(han)(han)件。筒體上(shang)如(ru)有凸出附件，應防止轉(zhuan)(zhuan)動(dong)中與長(chang)(chang)(chang)軸(zhou)相互干涉。

3. 焊機(ji)機(ji)頭變位設備

   這種設備(bei)又稱焊(han)(han)(han)接(jie)操作機(ji)(ji)(ji)。它(ta)能將(jiang)焊(han)(han)(han)接(jie)機(ji)(ji)(ji)頭對準(zhun)待焊(han)(han)(han)位置，使(shi)之在該位置上操作，或(huo)者以一定(ding)速度沿規定(ding)軌(gui)跡移動焊(han)(han)(han)機(ji)(ji)(ji)機(ji)(ji)(ji)頭進(jin)行焊(han)(han)(han)接(jie)。它(ta)與(yu)焊(han)(han)(han)接(jie)滾(gun)輪(lun)(lun)(lun)架（滾(gun)輪(lun)(lun)(lun)架的結構形式(shi)(shi)、選用，見JB／T 9187-1999《焊(han)(han)(han)接(jie)滾(gun)輪(lun)(lun)(lun)架》）等配合使(shi)用，能完(wan)成各種構件(jian)的焊(han)(han)(han)接(jie)。其基本(ben)形式(shi)(shi)有(you)平(ping)臺(tai)式(shi)(shi)、懸(xuan)臂式(shi)(shi)、伸縮式(shi)(shi)、龍(long)門式(shi)(shi)等幾種。常用的平(ping)臺(tai)焊(han)(han)(han)接(jie)操作機(ji)(ji)(ji)與(yu)滾(gun)輪(lun)(lun)(lun)架配合使(shi)用情況，如圖4-14、圖4-15所示。

4. 焊(han)縫(feng)成形(xing)設備

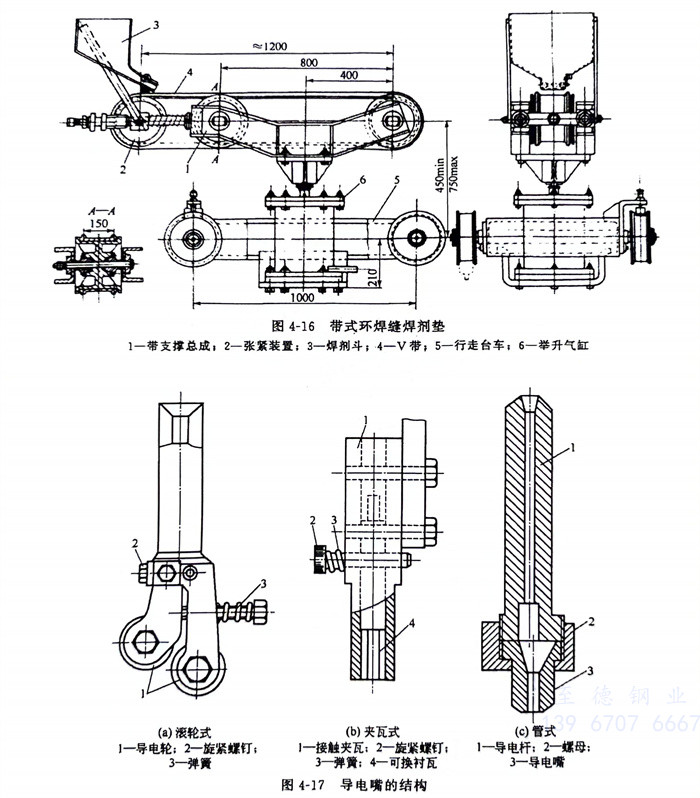

   由于埋弧焊(han)(han)的(de)(de)(de)(de)電弧功率較大(da)，在(zai)對接接頭焊(han)(han)接時，為了防(fang)止(zhi)熔化金(jin)屬的(de)(de)(de)(de)流失(shi)和(he)燒穿并(bing)促使焊(han)(han)縫背面成(cheng)形，往往需要在(zai)焊(han)(han)縫背面加墊(dian)板(ban)。最(zui)常(chang)用(yong)的(de)(de)(de)(de)焊(han)(han)縫成(cheng)形設備除前面所(suo)述的(de)(de)(de)(de)銅墊(dian)板(ban)外，還有焊(han)(han)劑襯墊(dian)。它適用(yong)于縱(zong)焊(han)(han)縫和(he)環焊(han)(han)縫。圖(tu)4-16為典型的(de)(de)(de)(de)帶(dai)式(shi)環焊(han)(han)縫焊(han)(han)劑墊(dian)的(de)(de)(de)(de)示意圖(tu)。圖(tu)中舉升氣缸6在(zai)工(gong)作(zuo)時將(jiang)(jiang)帶(dai)支撐總成(cheng)1舉起，使帶(dai)兩邊凸棱與工(gong)作(zuo)表面接觸，帶(dai)在(zai)摩擦力的(de)(de)(de)(de)作(zuo)用(yong)下隨焊(han)(han)件運動(dong)。位于帶(dai)一(yi)端(duan)(duan)的(de)(de)(de)(de)焊(han)(han)劑斗3內的(de)(de)(de)(de)焊(han)(han)劑經出料口(kou)落在(zai)帶(dai)上，傳(chuan)到待焊(han)(han)點的(de)(de)(de)(de)下方(fang)，托(tuo)住高溫(wen)的(de)(de)(de)(de)熔池，過后將(jiang)(jiang)多余焊(han)(han)劑傳(chuan)到另一(yi)端(duan)(duan)，落入回收箱內，供重復使用(yong)（需篩(shai)除碎粉、渣(zha)殼(ke)等(deng)，并(bing)重新烘干）。

5. 導電(dian)嘴

   導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)按結構分為(wei)管(guan)(guan)式(shi)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)（或稱管(guan)(guan)狀偏心(xin)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)、偏心(xin)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)）、滾輪(lun)式(shi)（或稱滾動式(shi)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)）、夾(jia)閘瓦式(shi)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)（或瓦片式(shi)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)）。Φ4.0mm以下的(de)細(xi)焊(han)絲(si)常(chang)用管(guan)(guan)式(shi)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)；Φ4.0mm以上(shang)的(de)焊(han)絲(si)宜(yi)用滾輪(lun)式(shi)或夾(jia)瓦式(shi)導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)。導(dao)(dao)電(dian)嘴(zui)(zui)(zui)(zui)的(de)結構見圖4-17。
