國內外不銹鋼波紋管的管坯均是有縫或無縫不銹鋼(gang)薄壁管，其中大部分是焊接而成的有縫薄壁管。有縫薄壁不銹鋼管加工過程是：鋼帶下料→卷圓→縱縫對接焊→整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm材料為18-8型不銹鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺欠；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封性或疲勞性考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測，篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，無縫管坯或有縫管坯（指波紋管兩端的直線端），還要進行環縫對接焊。

一、縱縫的鎢極氬弧焊

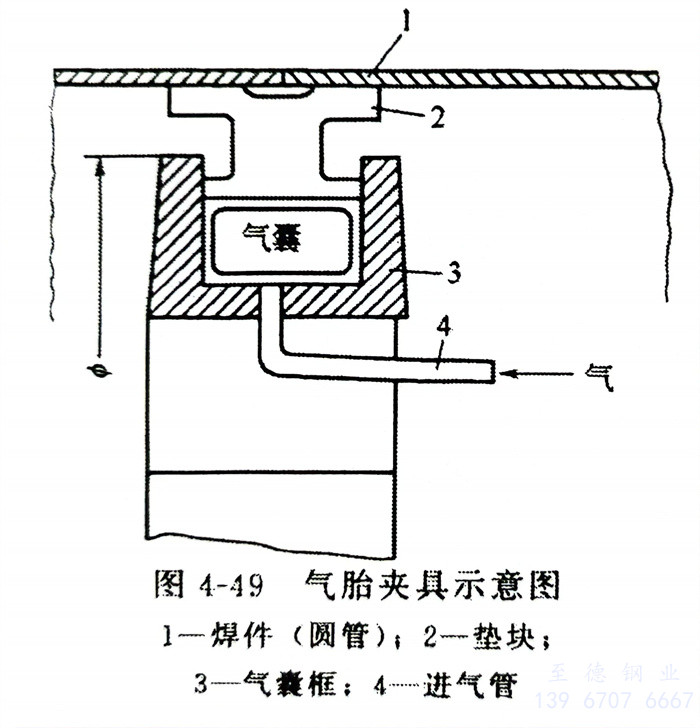

   不(bu)銹鋼(gang)波紋管坯縱縫的焊接通常在專(zhuan)用鎢極(ji)氬弧焊機上進行，最長可焊2000mm，管內(nei)徑(jing)從Φ6～200mm不(bu)等；也可以(yi)在專(zhuan)用生產線上連續焊接，不受焊(han)縫長(chang)度限制。專用鎢極氬弧焊(han)焊(han)接(jie)縱縫的設備(bei)，是由焊(han)接(jie)電(dian)源、行走小車（帶動(dong)焊(han)槍自(zi)動(dong)移動(dong)）、氣(qi)動(dong)夾(jia)具和電(dian)氣(qi)控制部分(fen)組成。薄(bo)壁管環縫對接(jie)焊(han)，應在氣(qi)胎夾(jia)具上進行，如圖4-49所示。

   為了保證焊(han)(han)接區域有一個良好的(de)散(san)熱(re)條(tiao)件，便于控制熔池(chi)的(de)熱(re)量，琴鍵式壓塊和墊板(ban)的(de)材料應選用(yong)(yong)純銅(tong)。在(zai)焊(han)(han)接過(guo)程中，由于熱(re)應力(li)作用(yong)(yong)，已成(cheng)焊(han)(han)縫部分將會產(chan)生(sheng)收縮(suo)，造成(cheng)待焊(han)(han)前方發生(sheng)搭邊(bian)現象(xiang)。氣動(dong)夾具的(de)另一個作用(yong)(yong)是產(chan)生(sheng)的(de)壓緊(jin)力(li)，可(ke)(ke)將焊(han)(han)件牢牢地(di)壓緊(jin)在(zai)墊板(ban)上(shang)，對焊(han)(han)件產(chan)生(sheng)拘束(shu)作用(yong)(yong)，防止或(huo)大大減少收縮(suo)變形。如果(guo)拘束(shu)應力(li)過(guo)大，而氣動(dong)夾具尚有一定(ding)的(de)柔性(xing)，可(ke)(ke)允許(xu)焊(han)(han)縫有微量收縮(suo)，以(yi)免(mian)拘束(shu)應力(li)過(guo)大而產(chan)生(sheng)裂紋。使用(yong)(yong)氣動(dong)夾具可(ke)(ke)使焊(han)(han)后工件形狀(zhuang)保持(chi)規則(ze)，焊(han)(han)后變形量也能得到(dao)控制。

   縱(zong)縫焊接時，要嚴格控制(zhi)板(ban)材的(de)下料尺寸，板(ban)材下料要保(bao)持平直，切口(kou)(kou)要與板(ban)邊保(bao)持垂直，不能偏斜(xie)；切口(kou)(kou)處不允(yun)(yun)許有毛刺存在(zai)，待焊處要保(bao)持干凈，不允(yun)(yun)許有任何油污和雜物。

   管的卷圓裝(zhuang)配尺寸要嚴格控制，對于厚為0.4mm的薄板裝(zhuang)配時，局部(bu)間隙不(bu)得超(chao)過0.08mm,否則在施焊過程(cheng)中會出現焊穿或使焊縫無法成形。

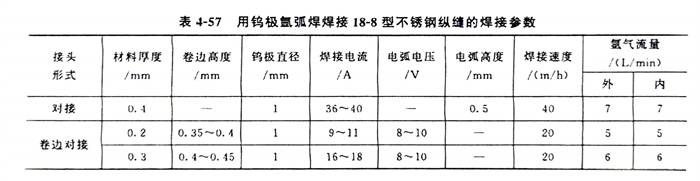

   縱縫的焊(han)接參數見表4-57，表中待焊(han)板材為(wei)18-8型不銹鋼(gang)，不加(jia)填充焊(han)絲進(jin)行施(shi)焊(han)。

二、環縫的鎢(wu)極氬(ya)弧焊

對(dui)對(dui)接環縫(feng)的待焊(han)(han)處(chu)(chu)與(yu)縱縫(feng)對(dui)焊(han)(han)件要(yao)求(qiu)一(yi)樣嚴(yan)格，要(yao)求(qiu)待焊(han)(han)兩管端(duan)面直徑要(yao)一(yi)致，兩端(duan)待焊(han)(han)處(chu)(chu)不(bu)允許有毛(mao)刺和飛邊(bian)現象。兩端(duan)待焊(han)(han)處(chu)(chu)對(dui)口間隙，對(dui)于不(bu)加填充焊(han)(han)絲的焊(han)(han)縫(feng)，與(yu)焊(han)(han)縱縫(feng)時相同；對(dui)于加填充焊(han)(han)絲的焊(han)(han)縫(feng)，局部間隙應(ying)小于0.2mm。
