1. 管間跨接(jie)

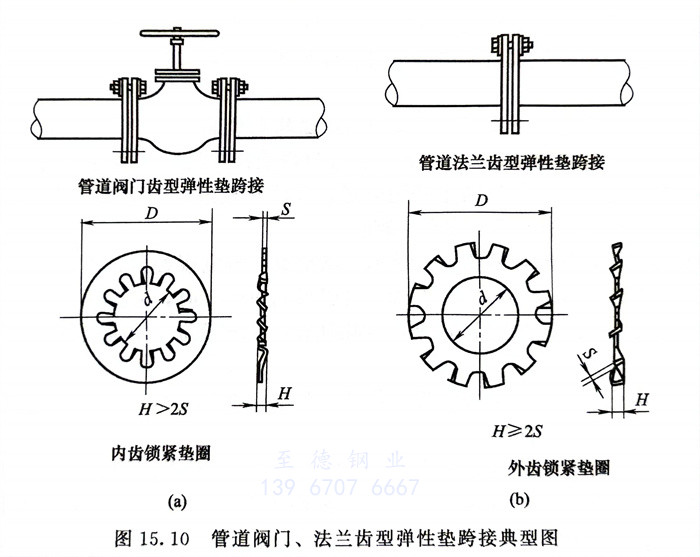

  ①. 管(guan)道(dao)通過(guo)法(fa)(fa)(fa)蘭連(lian)接(jie)(jie)、焊接(jie)(jie)和螺(luo)(luo)紋連(lian)接(jie)(jie)等方(fang)式(shi)與設(she)備相連(lian)，對于法(fa)(fa)(fa)蘭連(lian)接(jie)(jie)，一般(ban)情況(kuang)下是(shi)法(fa)(fa)(fa)蘭通過(guo)螺(luo)(luo)栓、螺(luo)(luo)母的連(lian)接(jie)(jie)可將靜電導走，并(bing)不需要另做法(fa)(fa)(fa)蘭跨接(jie)(jie)線設(she)計(ji)。在(zai)(zai)螺(luo)(luo)栓連(lian)接(jie)(jie)處，如(ru)果(guo)導電效(xiao)果(guo)不良時，可在(zai)(zai)法(fa)(fa)(fa)蘭螺(luo)(luo)栓上增設(she)金屬齒型墊片的方(fang)法(fa)(fa)(fa)加(jia)以解決，見圖15.10。

  ②. 當工藝物料(liao)有特殊(shu)要(yao)求或法(fa)蘭(lan)連接的管道(dao)系統(tong)是絕(jue)緣狀態，法(fa)蘭(lan)的跨接線就要(yao)進行設(she)(she)(she)計，以(yi)確保靜電能(neng)迅速通(tong)過法(fa)蘭(lan)跨接線傳導至(zhi)設(she)(she)(she)備接地板導走。對于(yu)(yu)管道(dao)與設(she)(she)(she)備管口(kou)相連處(chu)的法(fa)蘭(lan)跨接由于(yu)(yu)其管口(kou)一(yi)般沒有接地板，管口(kou)端跨接線纏(chan)在螺栓上(shang)用(yong)螺母壓緊，必要(yao)時(shi)加(jia)用(yong)金屬齒形墊(dian)片。

  ③. 有(you)靜電接地要求(qiu)的管道(dao)，各段(duan)管子間應導(dao)電。當(dang)金屬法(fa)蘭(lan)用金屬螺栓或(huo)卡子緊固時，當(dang)每對法(fa)蘭(lan)或(huo)螺紋接頭間電阻值超過0.03Ω時，應設(she)導(dao)線跨接。

   跨(kua)接線采用截面(mian)積(ji)大于6m㎡的(de)銅(tong)芯(xin)軟(ruan)絞線。接地銅(tong)線推薦使用電氣專業常(chang)用的(de)多股銅(tong)芯(xin)聚氯(lv)乙烯絕緣電線，截面(mian)積(ji)6m㎡、16m㎡或25m㎡電線以及Φ6mm圓鋼等。

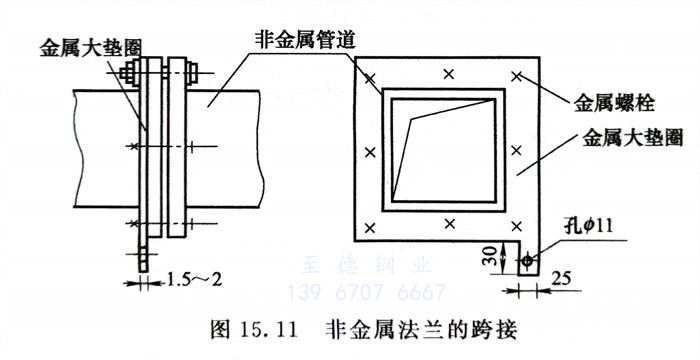

  ④. 塑(su)料等非金(jin)屬法蘭用(yong)金(jin)屬螺栓緊固連接，可加(jia)金(jin)屬大墊圈，使所有(you)螺栓均相接在一起(qi)，然后(hou)再引出去接地。跨接示意圖見圖15.11。

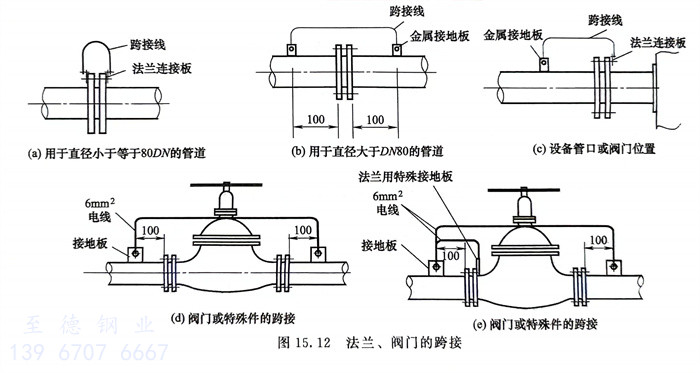

  ⑤. 法蘭、閥門的跨接方式見圖15.12。

2. 管際跨接

  ①. 平行管道凈距離(li)小于100mm時(shi)，每隔20米(mi)加跨接線。

  ②. 交叉(cha)管道凈距離小于(yu)100mm時，加跨接(jie)線(xian)。

  ③. 管道凈距離(li)大于100mm時(shi)按獨立管線處理(li)。

  ④. 跨接(jie)線采用截面積大于6m㎡的銅芯軟絞線。

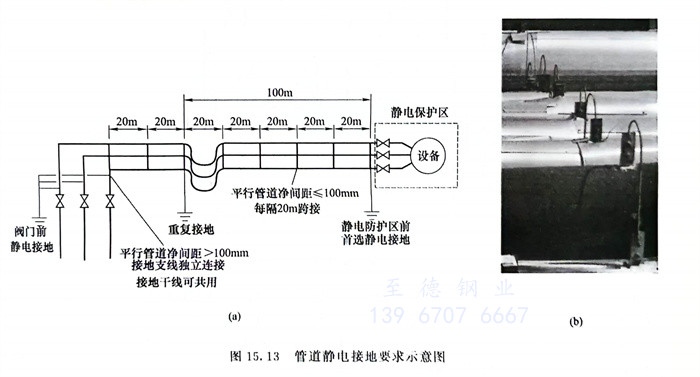

  管道靜(jing)電(dian)接地(di)要求如(ru)圖15.13所示。
