一、公用工程(cheng)軟管站的概(gai)念
①. 公用工(gong)程(cheng)軟管(guan)(guan)站(zhan)（有的(de)也稱(cheng)作軟管(guan)(guan)站(zhan)、公用工(gong)程(cheng)站(zhan)等）是以(yi)吹(chui)掃、清(qing)洗、置(zhi)換、維修(xiu)和小范圍(wei)滅(mie)火等需要而設置(zhi)的(de)。公用工(gong)程(cheng)站(zhan)一般由管(guan)(guan)道、閥門、軟管(guan)(guan)及(ji)其配(pei)套快速(su)接頭等組成，其使(shi)用介(jie)質(zhi)通常為蒸汽、氮(dan)氣、壓(ya)縮(suo)空氣（有的(de)稱(cheng)為工(gong)廠風）、清(qing)潔(jie)水。根(gen)據工(gong)藝(yi)需要以(yi)及(ji)公用工(gong)程(cheng)站(zhan)設置(zhi)位置(zhi)的(de)不(bu)同，選用上述1～4種介(jie)質(zhi)的(de)管(guan)(guan)線(xian)。
②. 在(zai)新建、改(gai)建、擴建工程(cheng)設計中均需考慮(lv)公用(yong)工程(cheng)軟管站的設計。

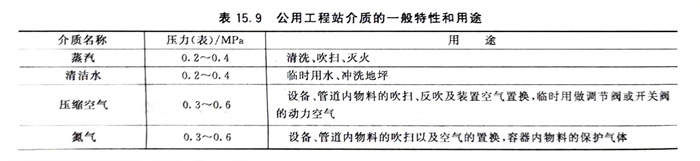

③. 公用(yong)工(gong)程站介質的一般(ban)特(te)性(xing)和(he)用(yong)途見表15.9。
二、公(gong)用工程(cheng)軟管站的布置設計
①. 公用工程軟管站的設(she)置區(qu)域(yu)、數量及(ji)服務(wu)介質由(you)工藝(yi)專業確定，并標注在裝置總平面圖上。
②. 在(zai)裝(zhuang)置(zhi)內的軟(ruan)管站(zhan)通常選(xuan)用15～20m長(chang)的軟(ruan)管。軟(ruan)管站(zhan)的位置(zhi)不應影響(xiang)正常通行、操(cao)作和維修，如(ru)設在(zai)管廊的柱旁(pang)、靠(kao)近(jin)平臺的欄桿處、塔壁(bi)旁(pang)邊等。
③. 在塔附(fu)近，軟(ruan)管(guan)站可設置(zhi)(zhi)在地面(mian)和所有(you)人孔的操作(zuo)平臺(tai)上。有(you)的工程，每(mei)兩層(ceng)設置(zhi)(zhi)一公用工程站，設備頂平臺(tai)上一般需設置(zhi)(zhi)一臺(tai)。
④. 在(zai)爐(lu)子附近，軟管站的設計要求：圓筒爐(lu)，設在(zai)地面(mian)上(shang)(shang)和主(zhu)要操作(zuo)平臺上(shang)(shang)；箱(xiang)式(shi)(shi)爐(lu)，設在(zai)地面(mian)上(shang)(shang)和主(zhu)要操作(zuo)平臺的一端(duan)；多室的箱(xiang)式(shi)(shi)爐(lu)，設在(zai)地面(mian)上(shang)(shang)和主(zhu)要操作(zuo)平臺的一端(duan)。
⑤. 換(huan)熱器和泵區，應設(she)在(zai)地(di)面(mian)上靠(kao)近柱(zhu)子處。
⑥. 在(zai)(zai)框架上，軟(ruan)管站(zhan)可設置在(zai)(zai)每(mei)層樓面上（或(huo)根據工藝的要求(qiu)）。
⑦. 界(jie)區外軟(ruan)管(guan)站的位置應設在需要(yao)的地(di)方，如(ru)泵房、汽車(che)(che)裝(zhuang)車(che)(che)或火車(che)(che)裝(zhuang)車(che)(che)站、界(jie)外管(guan)道的吹掃口(kou)、置換接(jie)口(kou)附近(jin)，必要(yao)時(shi)可設在物料管(guan)道低點(dian)排凈口(kou)處(chu)。
⑧. 對于(yu)裝(zhuang)置(zhi)(zhi)中間罐(guan)區(qu)(qu)(qu)，公用(yong)工(gong)程(cheng)站應(ying)設(she)置(zhi)(zhi)在罐(guan)區(qu)(qu)(qu)圍(wei)堰外、罐(guan)區(qu)(qu)(qu)和泵(beng)之(zhi)間的(de)地面(mian)上、圍(wei)堤四(si)周靠罐(guan)附近的(de)地面(mian)上。對于(yu)大(da)型(xing)罐(guan)區(qu)(qu)(qu)，也可在罐(guan)區(qu)(qu)(qu)圍(wei)堤內罐(guan)與罐(guan)之(zhi)間設(she)置(zhi)(zhi)公用(yong)工(gong)程(cheng)站，以滿足15～20m半徑(jing)的(de)覆蓋面(mian)積。
⑨. 對多層廠(chang)房和框架，每層上應設置公用(yong)工程(cheng)軟(ruan)管站。
三、公(gong)用工程軟(ruan)管站管道(dao)配(pei)管設(she)計
①. 公用工程軟管(guan)站的各類管(guan)道(dao)宜從管(guan)廊上總(zong)管(guan)的頂(ding)部引出。

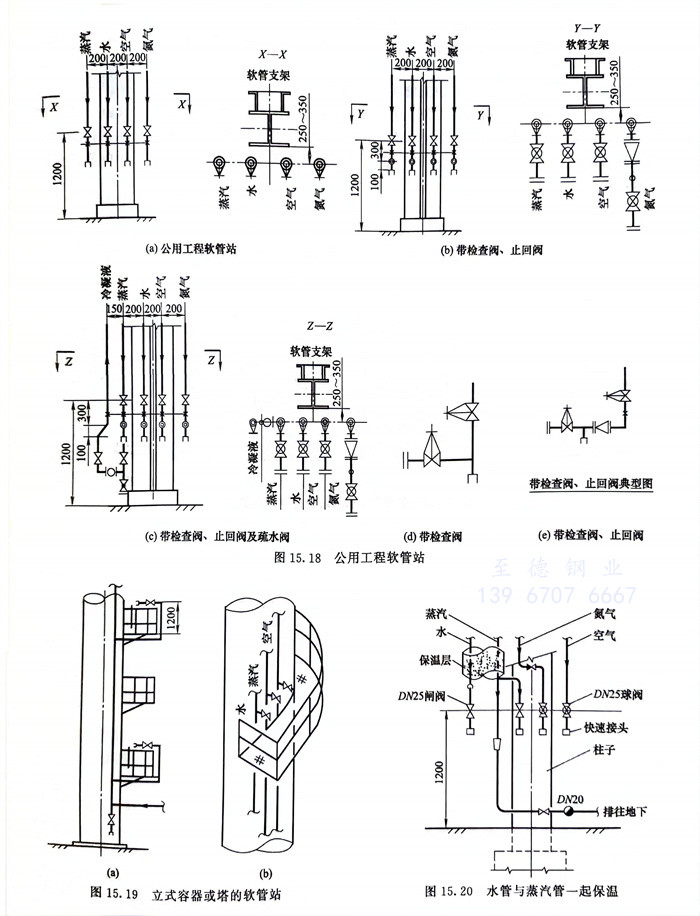

②. 公用工程(cheng)軟管站(zhan)的切斷(duan)閥宜設在操作平臺(tai)或地面以上1.2m處。如軟管站(zhan)高(gao)于管廊上的總(zong)管時(shi)，可參照(zhao)塔平臺(tai)的軟管站(zhan)布置閥門，見圖15.18。
③. 立(li)式容器的(de)(de)軟管站宜布置在立(li)式容器和它的(de)(de)平(ping)臺之間的(de)(de)空(kong)隙(xi)內(nei)，如圖15.19所示，其軟管接頭應朝下安裝(zhuang)，若條件(jian)允許可水平(ping)安裝(zhuang)。但(dan)軟管連(lian)接管不得(de)妨礙人孔蓋的(de)(de)開啟。
④. 軟管(guan)站(zhan)的(de)管(guan)道一般均(jun)為DN25，特殊(shu)要(yao)求除外。管(guan)子、管(guan)件、閥門等(deng)材料選用應符合管(guan)道等(deng)級規(gui)定。與軟管(guan)相連接(jie)宜(yi)采用快速(su)管(guan)接(jie)頭，各(ge)介質管(guan)道所用接(jie)頭的(de)形(xing)式(shi)或規(gui)格宜(yi)有所區別。
⑤. 如果工藝或項目有(you)要求，在(zai)(zai)某些介質的切(qie)斷閥(fa)前(qian)加裝(zhuang)(zhuang)止回(hui)閥(fa)。止回(hui)閥(fa)應安裝(zhuang)(zhuang)在(zai)(zai)水平管道上。
⑥. 在寒冷地(di)區為了防凍(dong)，宜將水(shui)管(guan)與蒸(zheng)汽管(guan)一起保溫，如圖15.20所示，使(shi)蒸(zheng)汽管(guan)起到伴(ban)管(guan)的作用，但應使(shi)兩(liang)管(guan)之(zhi)間保持適當(dang)間距，使(shi)水(shui)管(guan)不凍(dong)結亦不過熱。
⑦. 布(bu)置位置低于(yu)蒸(zheng)汽(qi)總管(guan)(guan)軟管(guan)(guan)站(zhan)的蒸(zheng)汽(qi)管(guan)(guan)，當項目有要求，可在其(qi)切斷閥(fa)前設疏水(shui)閥(fa)組，隨時排放(fang)冷(leng)(leng)凝液。如工藝要求回收(shou)蒸(zheng)汽(qi)冷(leng)(leng)凝液，即(ji)將疏水(shui)閥(fa)組后管(guan)(guan)線(xian)引回蒸(zheng)汽(qi)冷(leng)(leng)凝液總管(guan)(guan)。布(bu)置高于(yu)蒸(zheng)汽(qi)總管(guan)(guan)的軟管(guan)(guan)站(zhan)的蒸(zheng)汽(qi)管(guan)(guan)不需設疏水(shui)閥(fa)組。
四(si)、軟管的配置
①. 一(yi)個公用工程軟(ruan)(ruan)管站(zhan)所配用的軟(ruan)(ruan)管數量(liang)：在無特殊要求(qiu)下，可配用兩根(gen)，一(yi)根(gen)用于(yu)熱水、蒸(zheng)汽，一(yi)根(gen)用于(yu)氮氣、壓縮空氣和(he)水。
②. 在合(he)適的位(wei)置設置兩個軟管(guan)架，以便吊掛軟管(guan)、
③. 有的裝(zhuang)置(zhi)設計時(shi)，沒有按每(mei)個(ge)公用工(gong)程軟(ruan)管(guan)(guan)站配(pei)置(zhi)一套(tao)軟(ruan)管(guan)(guan)，而是(shi)每(mei)幾(ji)個(ge)公用工(gong)程款管(guan)(guan)站配(pei)置(zhi)一套(tao)軟(ruan)管(guan)(guan)。
工(gong)程(cheng)應(ying)用(yong)：公(gong)用(yong)工(gong)程(cheng)軟(ruan)管站快速接頭方位的設計

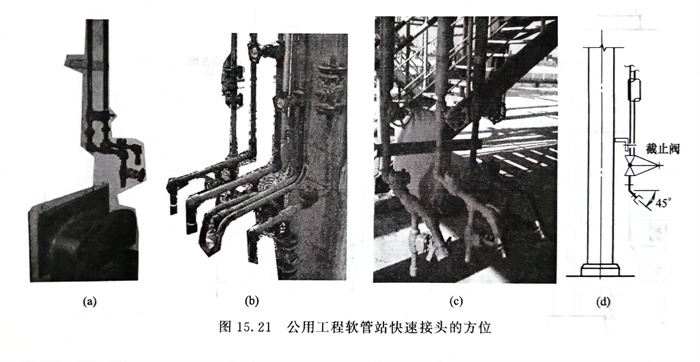

公用工程軟管站(zhan)快速(su)接(jie)頭的方位，見圖(tu)(tu)15.21。有(you)的工程設計(ji)成了(le)圖(tu)(tu)15.21（a）、（b）所(suo)(suo)示(shi)的樣式，快速(su)接(jie)頭的方向(xiang)垂(chui)直向(xiang)下(xia)，有(you)的工程設計(ji)成了(le)圖(tu)(tu)15.21（c）、（d）所(suo)(suo)示(shi)的樣式，快速(su)接(jie)頭的方向(xiang)垂(chui)直向(xiang)下(xia)45°。工廠操作維護人員普遍認為圖(tu)(tu)15.21（c）、（d）所(suo)(suo)示(shi)的樣式更(geng)加方便、好用。
