《工業金屬管道設計規范》GB 50316 對焊后熱處理的規定：碳鋼管道壁厚大于或等于19mm時應進行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規定外還應符合GB 50235《現場設備、工業管道焊接工程施工規范》、GB 50184《工業金屬管道工程施工質量驗收規范》的規定；當15CrMo材料含碳量高于0.15％時任何壁厚均宜進行焊后熱處理；當管子或管件采用焊接連接時推薦的預熱和熱處理要求所采用的壁厚應是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣凈化處理廠設(she)計規范》的(de)6.3.10條規定“在酸性環境中使(shi)用的(de)碳鋼管道及設(she)備應進(jin)行焊后熱處理”。

  SY 4209《石油天(tian)然(ran)(ran)氣建(jian)設工(gong)程(cheng)(cheng)施工(gong)質量(liang)(liang)驗(yan)收規范(fan) 天(tian)然(ran)(ran)氣凈化處(chu)理(li)(li)廠工(gong)程(cheng)(cheng)》中說明(ming)含量(liang)(liang)大于5％的(de)焊(han)縫熱(re)處(chu)理(li)(li)后要進(jin)行(xing)硬度檢查。

  GB 50236《現場設(she)備、工業管道焊接工程施工規(gui)范(fan)》中僅(jin)對(dui)壁厚大(da)于30mm的(de)有(you)溫(wen)度要求，而薄壁管未有(you)要求及做法(fa)。

  SH 3059 規定以下情況需(xu)要焊后熱(re)處理。

  ①. 在濕H2S應力(li)腐(fu)蝕環境中，壓力(li)管(guan)道需經焊后熱處(chu)理，熱處(chu)理后焊縫（含熱影響區）的硬度不大于200HB。

  ②. 在液氨(an)應力腐蝕(shi)環(huan)境(jing)中，使(shi)用低碳鋼(gang)和(he)低合金高強度鋼(gang)（包(bao)括焊接接頭）。對于Q235-A、Q235-B、Q235-C、20、16Mn鋼(gang)，應焊后進行(xing)消除應力熱處理。對于15MnV、18MnMoNb低合金高強度鋼(gang)，焊后必須進行(xing)消除應力熱處理。

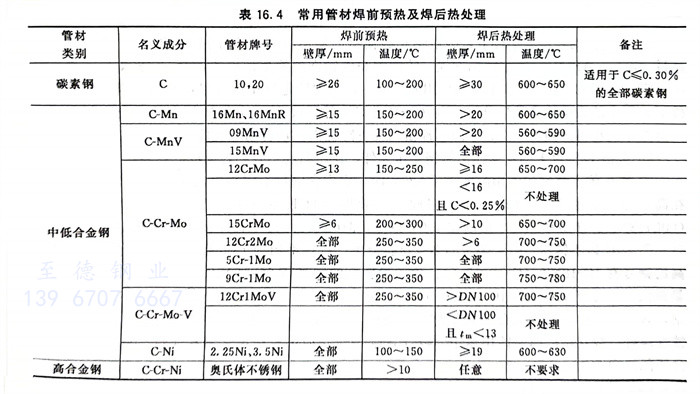

常(chang)用管材焊前預(yu)熱及(ji)焊后熱處理(li)（表(biao)16.4）
