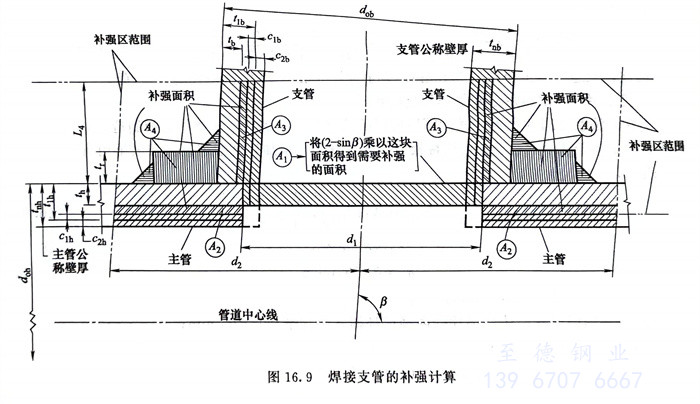

焊(han)接(jie)支管的補(bu)強計(ji)(ji)算(suan)在GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等規(gui)范中均有介紹。焊(han)接(jie)支管的補(bu)強計(ji)(ji)算(suan)如圖16.9所示(shi)。

  支管軸(zhou)線與(yu)主管軸(zhou)線斜(xie)交的結構形式，圖中支管軸(zhou)線與(yu)主管軸(zhou)線的夾(jia)角β應介于45°～90°之間。主管為焊接管時，焊縫應位于主管的斜(xie)下(xia)方。

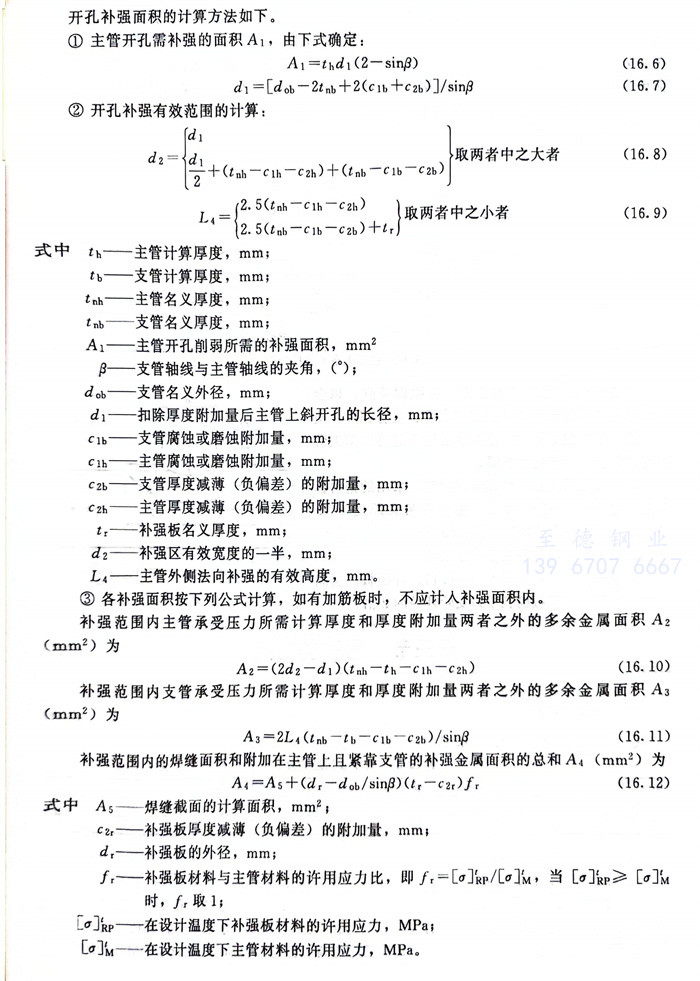

 開孔補強面積(ji)的計算(suan)方法如下(xia)：

   補強(qiang)面(mian)積計算結果應符合(he)下式規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

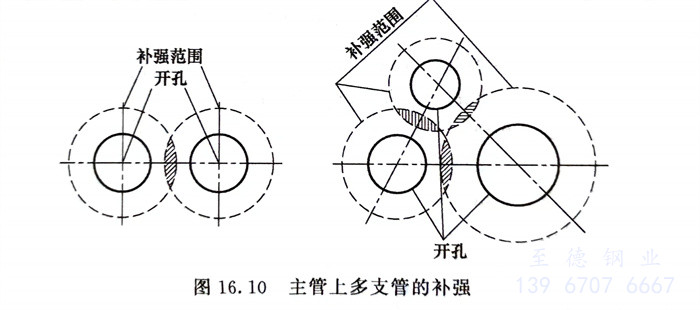

  主(zhu)管上多支管的(de)補(bu)(bu)(bu)(bu)強(qiang)(qiang)，應(ying)(ying)(ying)符(fu)合下(xia)列規定：當主(zhu)管上任(ren)意(yi)兩(liang)個(ge)(ge)或兩(liang)個(ge)(ge)以(yi)(yi)上相(xiang)鄰開孔(kong)(kong)的(de)中(zhong)心距小于相(xiang)鄰兩(liang)孔(kong)(kong)平均直(zhi)(zhi)徑的(de)2倍，其補(bu)(bu)(bu)(bu)強(qiang)(qiang)范圍重(zhong)疊時，如圖(tu)16.10所示，這(zhe)兩(liang)個(ge)(ge)或兩(liang)個(ge)(ge)以(yi)(yi)上的(de)開孔(kong)(kong)必須(xu)按前面(mian)(mian)的(de)敘述進行補(bu)(bu)(bu)(bu)強(qiang)(qiang)計(ji)算，并采(cai)用(yong)聯合補(bu)(bu)(bu)(bu)強(qiang)(qiang)方式進行補(bu)(bu)(bu)(bu)強(qiang)(qiang)。采(cai)用(yong)聯合補(bu)(bu)(bu)(bu)強(qiang)(qiang)時，總補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)(mian)積(ji)不應(ying)(ying)(ying)小于各(ge)孔(kong)(kong)單獨補(bu)(bu)(bu)(bu)強(qiang)(qiang)所需補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)(mian)積(ji)之(zhi)和(he)，置于兩(liang)相(xiang)鄰孔(kong)(kong)之(zhi)間(jian)的(de)補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)(mian)積(ji)至少(shao)應(ying)(ying)(ying)等(deng)于各(ge)孔(kong)(kong)所需補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)(mian)積(ji)之(zhi)和(he)的(de)50％，且此兩(liang)相(xiang)鄰孔(kong)(kong)中(zhong)心距至少(shao)應(ying)(ying)(ying)等(deng)于兩(liang)開孔(kong)(kong)平均直(zhi)(zhi)徑的(de)1.5倍。在計(ji)算補(bu)(bu)(bu)(bu)強(qiang)(qiang)面(mian)(mian)積(ji)時，任(ren)何部分截面(mian)(mian)不得(de)重(zhong)復計(ji)入。

  管(guan)道開孔補強(qiang)的兩種方法：補強(qiang)圈補強(qiang)，以全熔(rong)透焊(han)縫(feng)將(jiang)(jiang)內部或(huo)外部補強(qiang)圈與支管(guan)、主管(guan)相焊(han)；整(zheng)體(ti)補強(qiang)，增加(jia)主管(guan)厚度(du)，或(huo)以全熔(rong)透焊(han)縫(feng)將(jiang)(jiang)厚壁支管(guan)或(huo)整(zheng)體(ti)補強(qiang)鍛(duan)件(jian)與主管(guan)相焊(han)。

  采用補強圈補強時應遵守(shou)的(de)規(gui)定：采用的(de)鋼材標準(zhun)抗(kang)拉強度(du)(du)Rm≤540MPa；主管壁名義厚(hou)度(du)(du)δn≤38mm；補強圈厚(hou)度(du)(du)應不大于(yu)1.58δn。

工程應(ying)用：某管子支管補強(qiang)設計(ji)

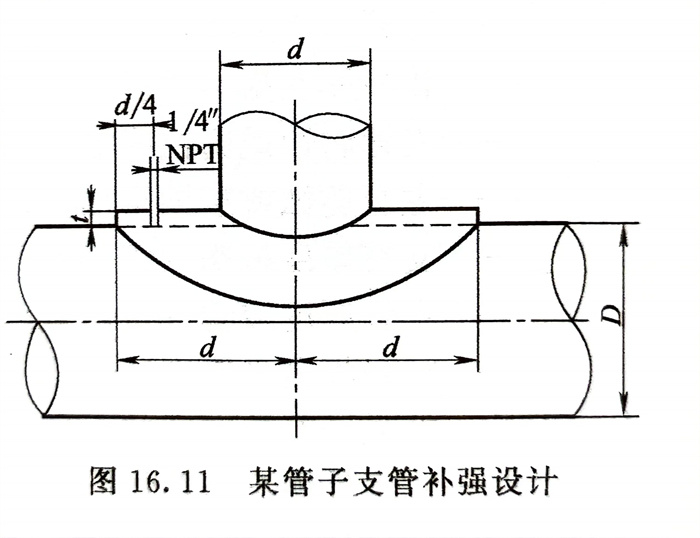

  某(mou)管(guan)子支管(guan)補強設計見圖(tu)16.11，補強板的(de)(de)材料與主管(guan)相同。補強板的(de)(de)長(chang)度是支管(guan)外(wai)徑的(de)(de)2倍。
