04Cr13Ni5Mo是含鉬馬氏體不(bu)銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化學成分(fen)

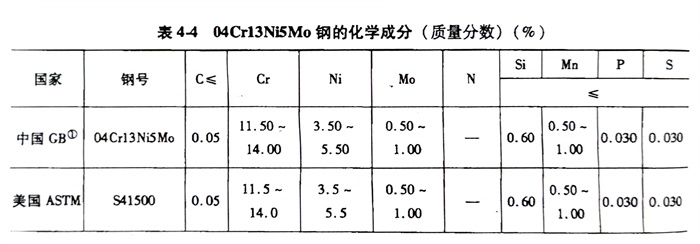

化學成分見表4-4。
二、熱加工

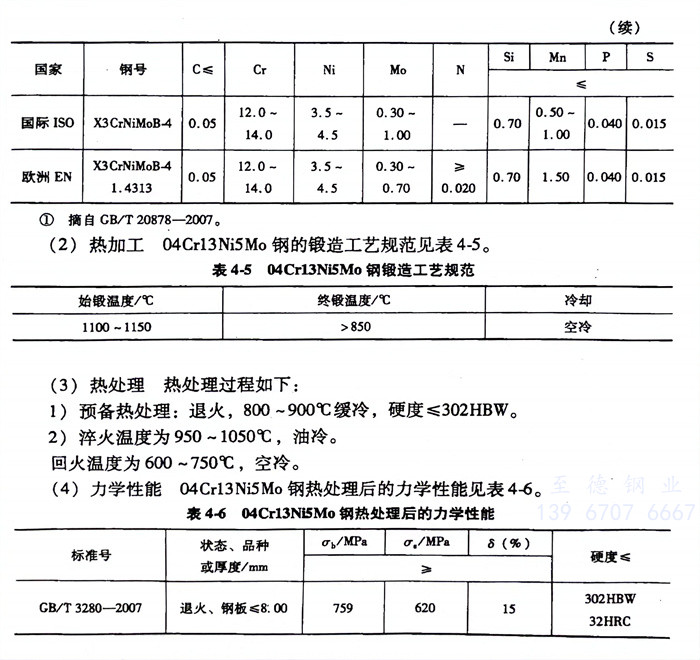

04Cr13Ni5Mo鋼(gang)的鍛造工藝規(gui)范見表4-5。
三、熱處理
熱處理過程如下(xia)：
1. 預備熱處理(li)：退火(huo)，800～900℃緩冷(leng)，硬(ying)度(du)≤302HBW。
2. 淬火溫度為950～1050℃，油冷(leng)。
回火(huo)溫度為600～750℃，空冷。
四、力學性能
04Cr13Ni5Mo鋼熱處理后的力學(xue)性(xing)能見(jian)表(biao)4-6。
