12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。

一、化學成分

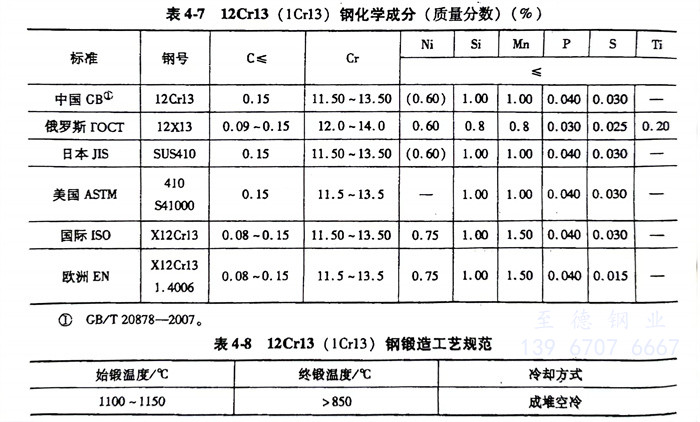

   12Cr13（1Cr13）410不銹(xiu)鋼的化學成分見(jian)表4-7。

二、12Cr13 不銹鋼臨(lin)界溫度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三(san)、熱(re)加工

  12Cr13（1Cr13）410不銹鋼(gang)的鍛造工藝規范見表4-8。

  熱加(jia)工時最好先緩慢加(jia)熱到800℃，再快速(su)加(jia)熱到始鍛(duan)溫度。

四、熱處理

 熱(re)處理過程如(ru)下：

  1. 預(yu)備(bei)熱處理

     不完全退(tui)火：①. 加熱溫度(du)(du)730～780℃，空冷，硬度(du)(du)≤229HBW。②. 加熱溫度(du)(du)850～900℃，空冷，硬度(du)(du)≤170HBW。

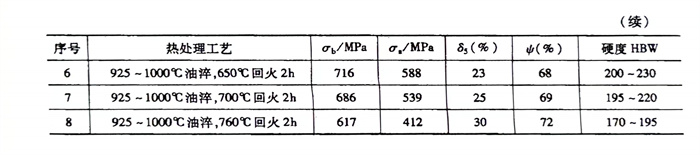

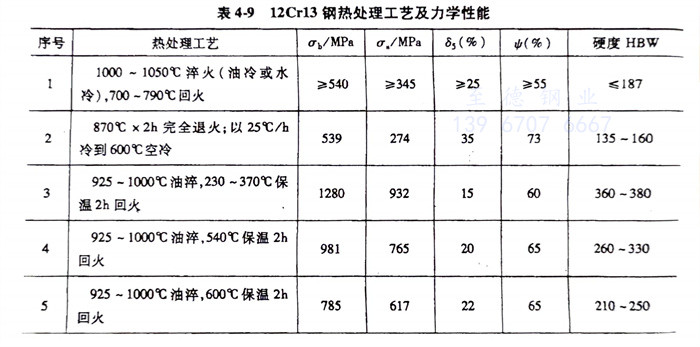

  2. 淬(cui)火及回火見表4-9

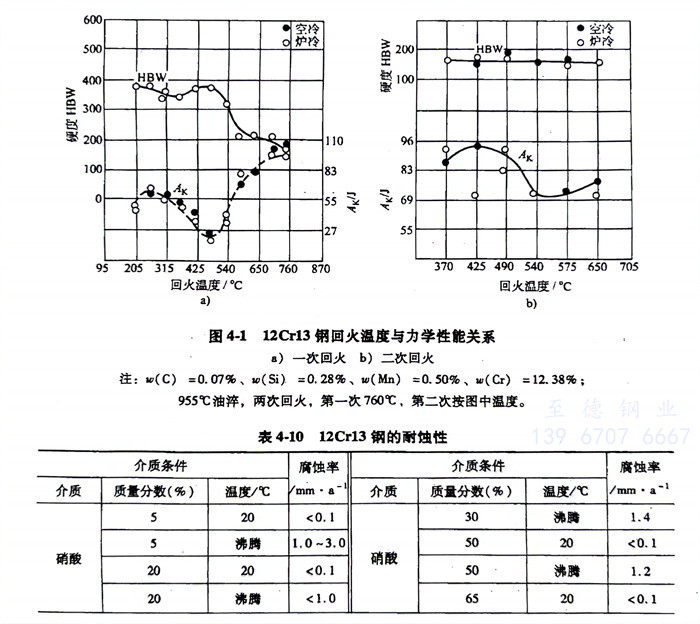

     淬(cui)火溫(wen)(wen)度(du)950～1050℃，回(hui)火溫(wen)(wen)度(du)700～750℃。12Cr13鋼淬(cui)火后回(hui)火溫(wen)(wen)度(du)與力學性能關系(xi)見圖4-1。

五、焊接(jie)

  可(ke)采用各種(zhong)焊接工藝，焊條宜采用1Cr18Ni9Ti和1Cr18Ni11Nb，焊后如果焊縫(feng)需要加工，應進(jin)行退火處理。

六(liu)、耐蝕性(xing)

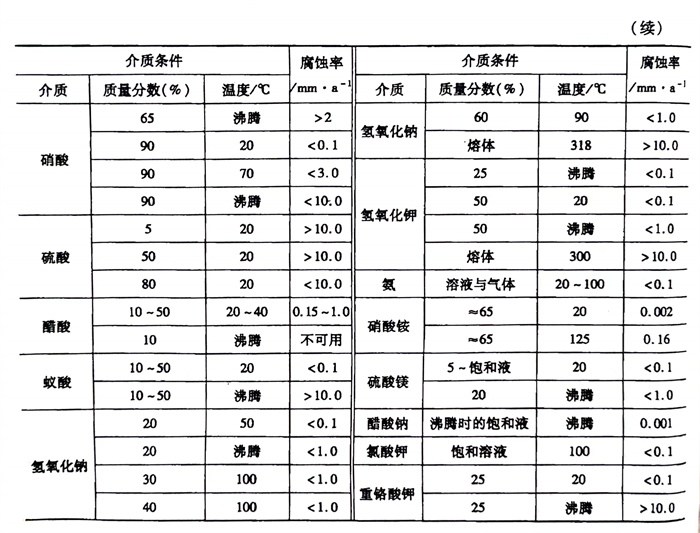

  12Cr13 鋼(gang)具有不銹(xiu)性，在(zai)室溫的稀硝(xiao)酸及弱有機酸中也有一定耐蝕性（見表4-10）。
