30Cr17Mo 鋼屬于馬氏體(ti)不(bu)銹鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化學(xue)成(cheng)分(fen)

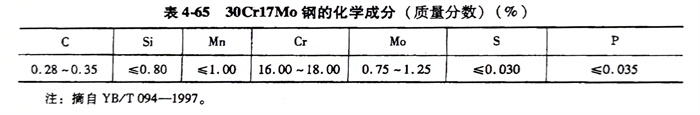

   30Cr17Mo 不銹(xiu)鋼的化(hua)學成分(fen)見表4-65。

二、熱加工

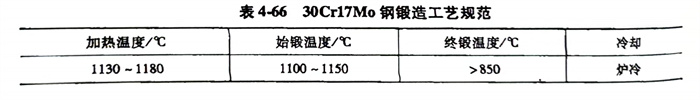

   30Cr17Mo 不(bu)銹鋼的鍛(duan)造工(gong)藝規范見表4-66。

三、預備熱處理

  預備熱處理的過程如(ru)下：

    1. 退火：加熱溫(wen)度為850～870℃，保溫(wen)4～6h，爐冷(leng)至550℃以下出爐空(kong)冷(leng)，硬(ying)度≤230HBW。

    2. 再(zai)結晶退火：加(jia)熱溫度為730～750℃，空冷。

四、淬(cui)火及回火

    30Cr17Mo 不(bu)銹鋼的淬火(huo)溫(wen)度為(wei)1000～1050℃，油(you)冷(leng)或空冷(leng)，硬(ying)度為(wei)48～50HRC；回火(huo)溫(wen)度為(wei)160～180℃，硬(ying)度為(wei)47～48HRC。

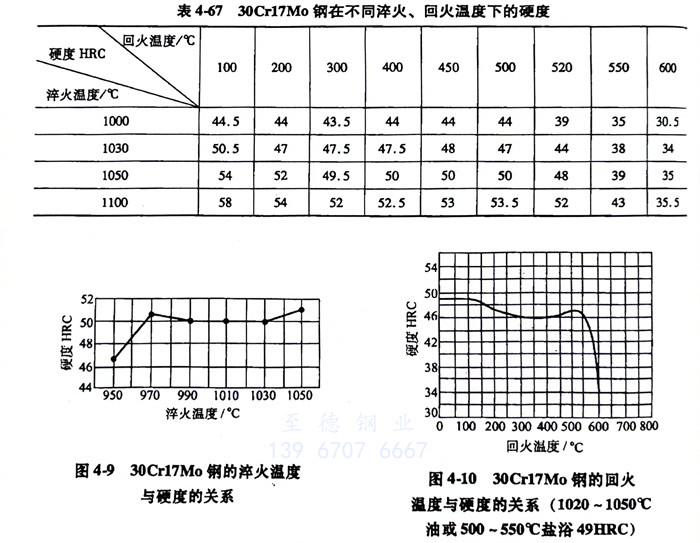

    不同淬火、回火溫度的硬度見表4-67、圖4-9和圖4-10。
