108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏(shi)體不銹鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學成分

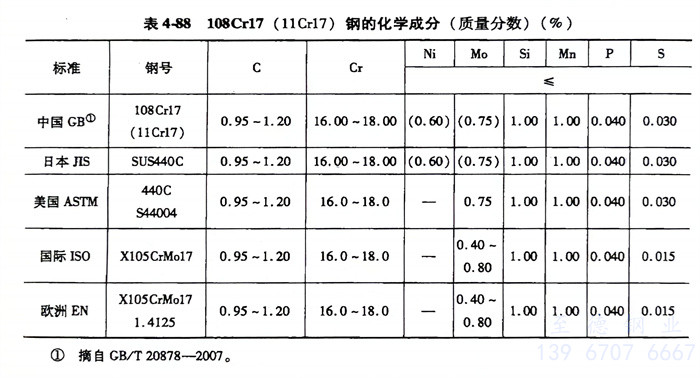

   108Cr17（11Cr17）、1.4125、S44004、440C不銹(xiu)鋼的化學成分見表4-88。

二、熱加工

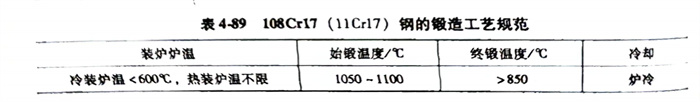

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造(zao)工藝規范見表4-89。

   應特別注(zhu)意(yi)鋼的熱(re)(re)加(jia)工工藝，最好采(cai)用(yong)冷(leng)裝加(jia)熱(re)(re)（＜600℃），加(jia)熱(re)(re)速(su)度不宜太快，尤其是(shi)在700℃以下(xia)時，同時應該(gai)控制較高(gao)的停鍛、軋溫度，并嚴格注(zhu)意(yi)緩冷(leng)條件。

三(san)、預備熱處理(li)

  預備熱(re)處(chu)理的過(guo)程(cheng)如下：

    1. 軟化退火：加熱溫(wen)度(du)(du)為800～840℃，爐(lu)冷(leng)到500℃以下出(chu)爐(lu)空冷(leng)，退火組織為珠光(guang)體，硬度(du)(du)≤269HBW。

    2. 完全退火：加熱溫度(du)為840～920℃，爐冷，硬度(du)≤269HBW。

四(si)、淬火及(ji)回(hui)火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹(xiu)鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
