14Cr11MoV（1Cr11MoV）不(bu)銹鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化(hua)學成(cheng)分

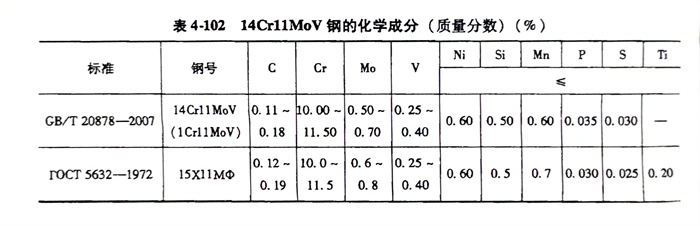

   14Cr11MoV（1Cr11MoV）不銹鋼的化學成分見表4-102。

二(er)、熱(re)加工

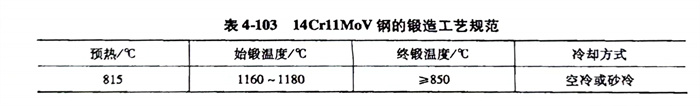

   14Cr11MoV（1Cr11MoV）不銹鋼的鍛造工(gong)藝(yi)規(gui)范見表(biao)4-103。

三、預備熱處理

  預備熱(re)處理(li)的過程如下：

    1. 軟化(hua)退火(huo)：750～800℃；爐冷(leng)。

    2. 完全退(tui)火：860～900℃；爐冷(leng)，退(tui)火后硬度≤200HBW。

四(si)、淬火(huo)及回火(huo)

   14Cr11MoV（1Cr11MoV）不銹鋼淬火溫度(du)1030～1100℃，油冷(leng)；回火溫度(du)720～740℃，空冷(leng)（根據零件(jian)需要選擇回火溫度(du)）。

五、力學性能(neng)

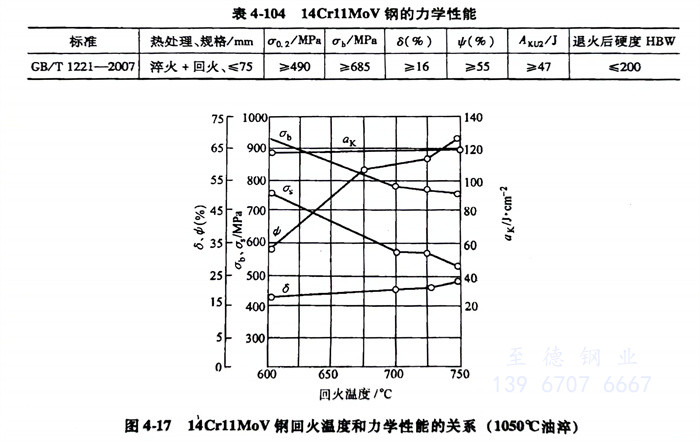

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼(gang)的力(li)學性能(neng)見(jian)表(biao)4-104，14Cr11MoV鋼(gang)回火溫(wen)度和(he)力(li)學性能(neng)的關系見(jian)圖(tu)4-17。

六、焊(han)接性(xing)

   14Cr11MoV（1Cr11MoV）不銹鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
