13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不銹(xiu)耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化學成分

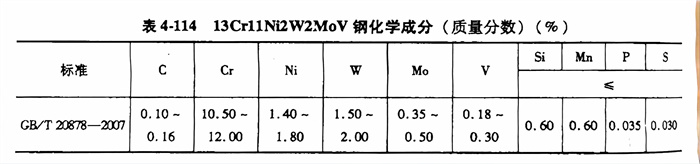

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹(xiu)鋼的化(hua)學成分見表4-114。

二(er)、熱加工

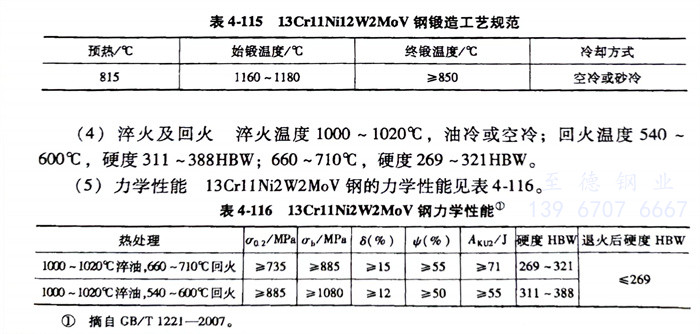

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的(de)鍛(duan)造(zao)工藝規范見(jian)表4-115。

三、預備(bei)熱處(chu)理

  預備熱(re)處理的(de)過程如下(xia)：

    1. 正火溫度1000～1020℃，空冷。

    2. 退火溫度：780～850℃，緩冷，硬度≤269HBW。

四、淬火(huo)及回火(huo)

   淬火(huo)溫(wen)度(du)1000～1020℃，油冷(leng)或空冷(leng)；回火(huo)溫(wen)度(du)540～600℃，硬度(du)311～388HBW；660～710℃，硬度(du)269～321HBW。

五(wu)、力學性能(neng)

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹(xiu)鋼的力學性能見表(biao)4-116。
