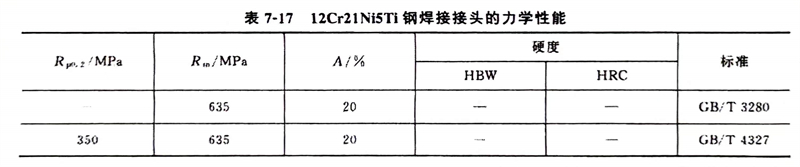

Cr21型雙相不銹鋼的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不銹鋼焊條(tiao)。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。

  焊(han)(han)接(jie)Cr21型(xing)雙相(xiang)不(bu)銹鋼的焊(han)(han)接(jie)方法(fa)有焊(han)(han)條電(dian)(dian)弧焊(han)(han)和鎢極氬(ya)弧焊(han)(han)。焊(han)(han)條電(dian)(dian)弧焊(han)(han)可(ke)選(xuan)用E309和E309L型(xing)焊(han)(han)條；氬(ya)弧焊(han)(han)可(ke)選(xuan)H0Cr20Ni14Mo3焊(han)(han)絲作(zuo)為(wei)(wei)填充金(jin)屬。施焊(han)(han)時(shi)，為(wei)(wei)了防止(zhi)熱影響區晶粒粗(cu)大(da)，盡量(liang)使用小的熱輸入，其他工藝措施與焊(han)(han)接(jie)Cr18型(xing)雙相(xiang)不(bu)銹鋼相(xiang)同。
