07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不銹鋼(gang)的基礎上加入鈦的奧氏體不銹(xiu)鋼。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具(ju)有良好的(de)耐(nai)(nai)蝕性。這種鋼經過熱處理（1050～1100℃，在水中或(huo)在空氣(qi)中冷卻）后，呈單相奧氏體組織，因此在強磁(ci)中不產(chan)生磁(ci)感(gan)應。適(shi)宜制(zhi)造(zao)無磁(ci)模具(ju)和要求高耐(nai)(nai)蝕性的(de)塑料模具(ju)，還(huan)適(shi)于制(zhi)造(zao)耐(nai)(nai)酸容器和耐(nai)(nai)酸設備(bei)襯里、輸送管道，例如氮肥(fei)工(gong)業用的(de)吸收塔和換熱器等。

（1）化(hua)學成分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼(gang)的化學成分見表5-37。

（2）熱(re)加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼的鍛造工藝規范見表5-38。

                    由于鋼的(de)導熱性差，故應均勻加熱，鍛壓時(shi)宜選(xuan)用(yong)較(jiao)大的(de)壓下量和(he)高的(de)終鍛溫度，以獲得較(jiao)好的(de)力(li)學性能，減(jian)小(xiao)形成(cheng)裂紋的(de)可能性。

（3）預備熱處理： 預備(bei)熱處(chu)理的過(guo)程如下：

       a. 冷拉坯料退火：970℃水冷。

       b. 冷拉材中間退火：850℃水冷。

        c. 消除(chu)加工(gong)應力退(tui)火：300～350℃，保(bao)溫1～2h，空冷。

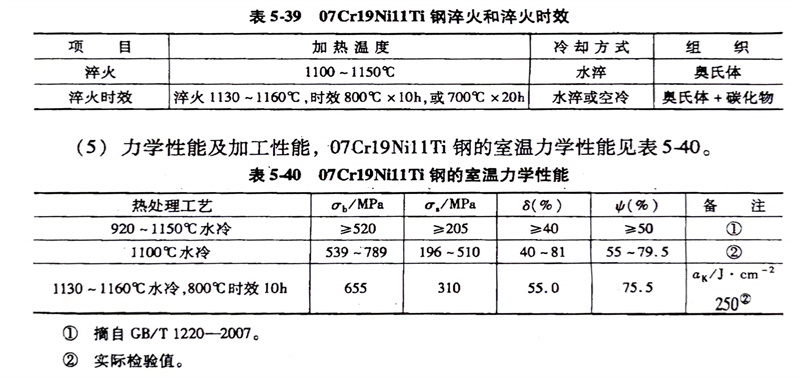

（4）淬火(huo)及時效： 淬火及淬火時效(xiao)見表5-39；穩定化(hua)處(chu)理；固溶后加熱溫度為850～900℃，保溫1～2h空冷。

（5）力學性能(neng)及加工性能(neng)：07Cr19Ni11Ti不銹鋼的室(shi)溫力學(xue)性能見表5-40。

     冷加工性(xing)能(neng)：冷變形性(xing)能(neng)良(liang)好，可以進行各(ge)種加工，如彎曲、卷邊(bian)、折(zhe)疊(die)等，并有良(liang)好的(de)深沖性(xing)能(neng)。

     切(qie)削加(jia)工(gong)性能：較(jiao)好，應選用優質刀具加(jia)工(gong)。

（6）焊(han)接性能：焊(han)(han)接性很好(hao)，可用各(ge)種方(fang)法進(jin)行焊(han)(han)接，焊(han)(han)后不需進(jin)行熱處理。
