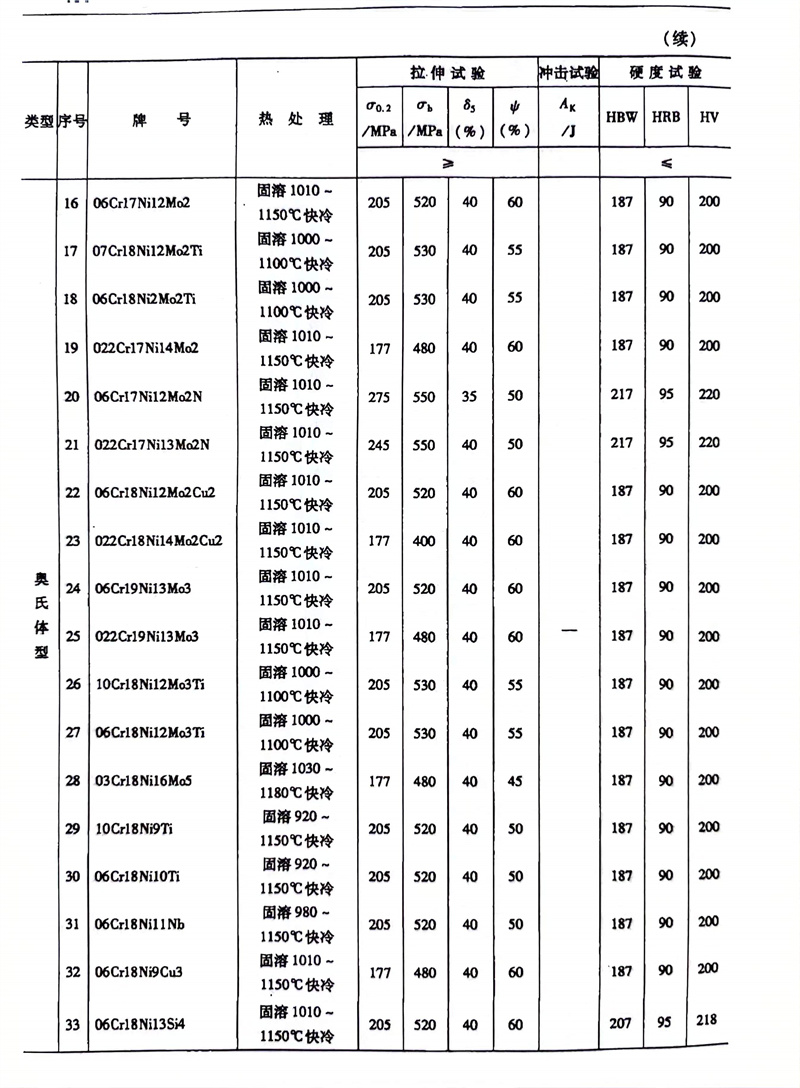

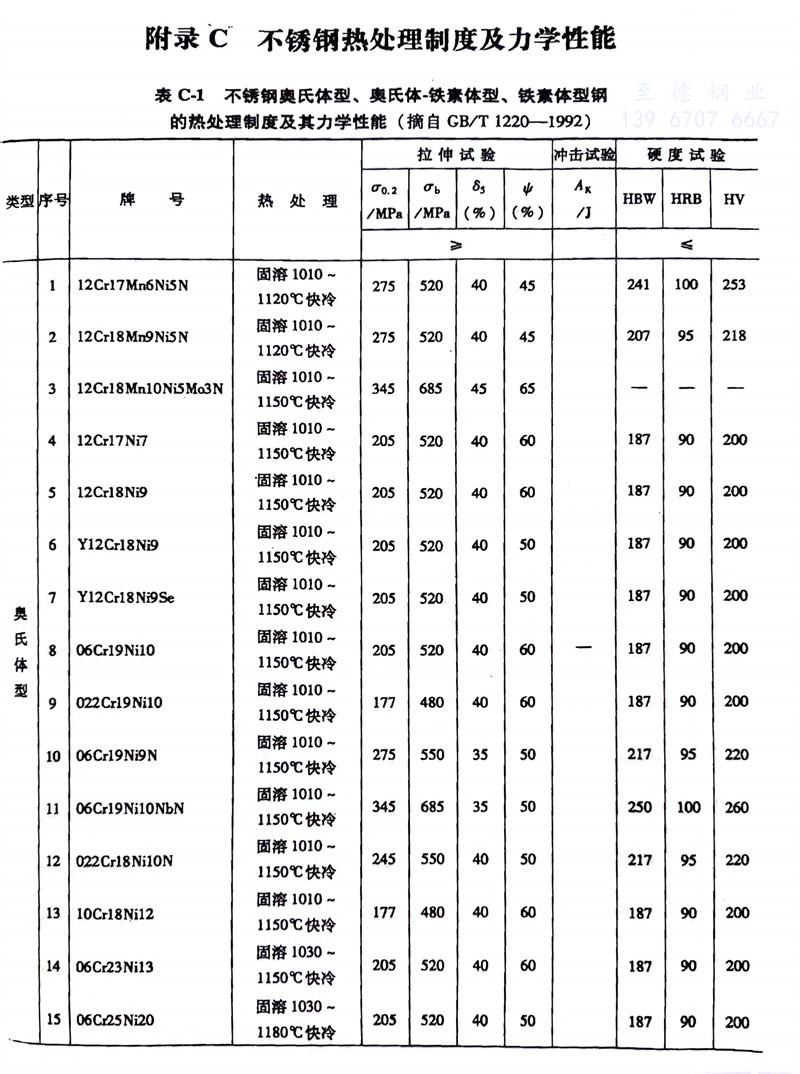

奧氏體(ti)不銹鋼、雙相不銹鋼、鐵(tie)素體(ti)不銹鋼的熱處理(li)制(zhi)度(du)及其力學性能對照表

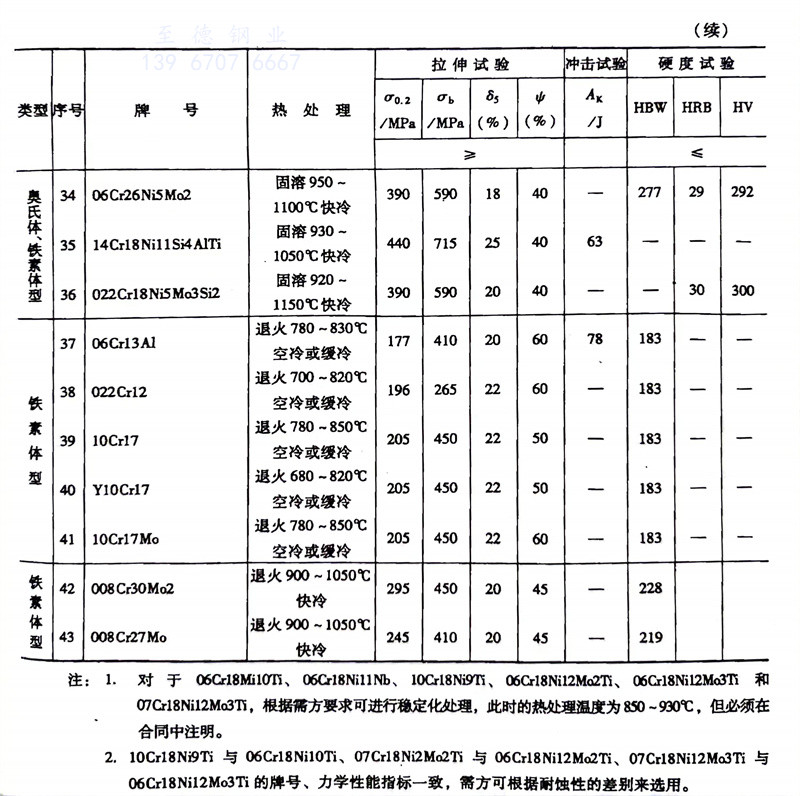

注(zhu): 1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要求可(ke)進行穩(wen)定化處理,此時的熱處理溫度(du)為850~930℃,但必須在合同中注(zhu)明。
2. 10Cr18Ni9Ti 與(yu) 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與(yu) 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與(yu) 06Cr18Ni12Mo3Ti 的牌號、力學性(xing)能指標一致(zhi),需方可根據耐蝕性(xing)的差別來選用(yong)。
