不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

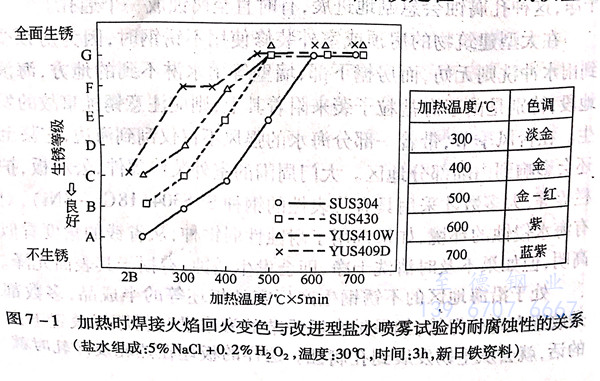

  在(zai)大氣中，由(you)于加(jia)(jia)(jia)熱產生回火變(bian)色(se)與耐(nai)腐(fu)(fu)蝕性(xing)的(de)(de)關(guan)系如圖(tu)7-1所(suo)示。試(shi)驗(yan)材料(liao)(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和(he)YUS409D(11Cr-0.2Ti).表面是2B精(jing)加(jia)(jia)(jia)工方式（退(tui)火→采取酸洗工藝除(chu)掉氧化(hua)(hua)薄膜→使用(yong)平整軋機（Skinmill)校平）為基準(zhun)，經(jing)300~700℃加(jia)(jia)(jia)熱后，使用(yong)5%NaCl+0.2%H2O2水(shui)溶液(ye)，溫度30℃,進行(xing)3h噴霧(wu)后，按試(shi)驗(yan)材料(liao)(liao)表面的(de)(de)生銹狀態，進行(xing)耐(nai)腐(fu)(fu)蝕性(xing)評價。隨著(zhu)加(jia)(jia)(jia)熱溫度的(de)(de)上升(sheng)，其色(se)調由(you)淡金色(se)向藍紫色(se)轉變(bian)，從圖(tu)7-1的(de)(de)結果(guo)可(ke)見，即(ji)便是在(zai)300℃的(de)(de)淡金色(se)回火色(se)調中亦屬生銹。還可(ke)以看出，隨著(zhu)溫度的(de)(de)上升(sheng)，任(ren)何鋼種的(de)(de)氧化(hua)(hua)都加(jia)(jia)(jia)快(kuai)，到500℃時，試(shi)料(liao)(liao)的(de)(de)含(han)鉻（Cr)量(liang)越(yue)高，越(yue)不易生銹，而(er)到600℃時，變(bian)得與含(han)鉻（Cr)量(liang)無關(guan)，這些鋼種均(jun)全面生銹。


圖 1.jpg


   在焊(han)接時，如果(guo)使用氬（Ar)等惰性氣體進(jin)(jin)行充分的保(bao)護(hu)，則可以防止上(shang)述(shu)現象發生。當發生上(shang)述(shu)氧(yang)化物(wu)(wu)時，有必要進(jin)(jin)行磨(mo)削或酸洗，將氧(yang)化物(wu)(wu)完全除掉。
