截止(zhi)閥(fa)有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截止閥。
1. 直通式(shi)截止閥

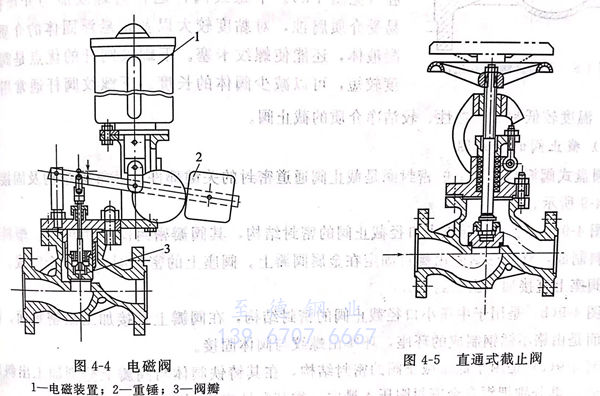

直通式截止(zhi)(zhi)閥的結構如圖4-5所示。閥體可(ke)以鑄造(zao)(zao)，也可(ke)以鍛造(zao)(zao)。其加(jia)工(gong)、安裝、維修、操作都較容易(yi)，是截止(zhi)(zhi)閥中應(ying)用(yong)最廣泛的結構形式。其缺點是流(liu)體阻力(li)較大。
2. 直(zhi)流式截止閥(fa)（又稱Y型(xing)閥(fa)）

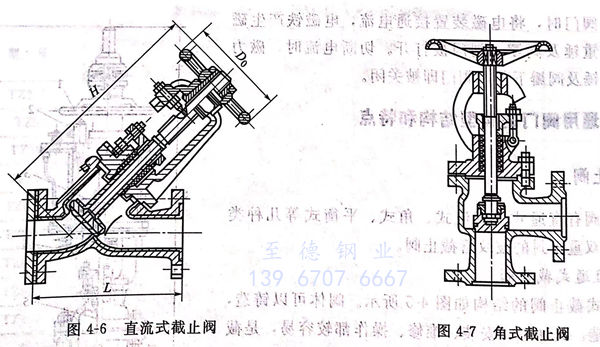

直流式截止閥(fa)(fa)的結構(gou)如圖4-6所(suo)示。直流閥(fa)(fa)的流體流通(tong)路線比直通(tong)式截止閥(fa)(fa)平緩得多。流體阻力小(xiao)，但閥(fa)(fa)瓣行程大，制(zhi)造、安裝、維修都(dou)較復(fu)雜(za)，僅用(yong)于對(dui)流體阻力有嚴(yan)格要求的場所(suo)。
3. 角式截止閥
其結構(gou)如圖4-7所示，閥體多為鍛造，其結構(gou)簡單，力學性能(neng)良好(hao)，適用于高壓、小(xiao)口徑截止閥。
4. 閥桿
截止(zhi)(zhi)閥(fa)的(de)閥(fa)桿(gan)一般都作旋轉升降運動，順時針方向(xiang)旋轉手(shou)輪(lun)(lun)時，閥(fa)桿(gan)向(xiang)下，關(guan)閉閥(fa)門(men)。逆時針方向(xiang)旋轉手(shou)輪(lun)(lun)，閥(fa)桿(gan)向(xiang)上，打(da)開閥(fa)門(men)。截止(zhi)(zhi)閥(fa)的(de)閥(fa)桿(gan)螺(luo)紋(wen)有上螺(luo)紋(wen)結構(gou)和下螺(luo)紋(wen)結構(gou)兩(liang)種。
上(shang)螺紋(wen)閥(fa)(fa)(fa)桿(gan)(gan)的行走螺紋(wen)在閥(fa)(fa)(fa)桿(gan)(gan)上(shang)部并處于(yu)閥(fa)(fa)(fa)體(ti)填料箱之外（見(jian)圖4-5),螺紋(wen)不與介質(zhi)接觸，不受介質(zhi)腐蝕，便于(yu)潤滑，閥(fa)(fa)(fa)桿(gan)(gan)穩(wen)定、不易彎(wan)曲(qu)，能保證閥(fa)(fa)(fa)瓣與閥(fa)(fa)(fa)座對(dui)中良好，有利于(yu)密封(feng)。上(shang)螺紋(wen)閥(fa)(fa)(fa)桿(gan)(gan)適用于(yu)大口徑、高(gao)溫(wen)、高(gao)壓或腐蝕性介質(zhi)的截止閥(fa)(fa)(fa)。

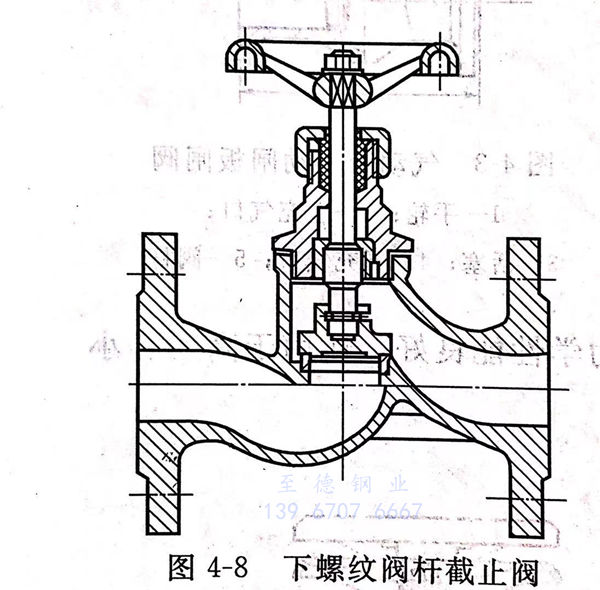

下螺紋(wen)(wen)閥(fa)桿(gan)(gan)的行走螺紋(wen)(wen)在(zai)閥(fa)桿(gan)(gan)下部，并處(chu)于(yu)閥(fa)桿(gan)(gan)內腔(qiang)（見圖(tu)4-8).下螺紋(wen)(wen)閥(fa)桿(gan)(gan)運行時螺紋(wen)(wen)能與(yu)介質(zhi)接觸，易受介質(zhi)腐(fu)蝕(shi)，對黏(nian)度較(jiao)大以及帶懸浮固體(ti)的介質(zhi)，易凝液體(ti)，還(huan)能使螺紋(wen)(wen)卡塞。下螺紋(wen)(wen)閥(fa)桿(gan)(gan)的優點是閥(fa)桿(gan)(gan)長度較(jiao)短，可以減少閥(fa)體(ti)的長度。下螺紋(wen)(wen)閥(fa)桿(gan)(gan)通(tong)常用(yong)于(yu)小口徑、溫度較(jiao)低和(he)非腐(fu)蝕(shi)性、較(jiao)潔凈介質(zhi)的截止閥(fa)。
5. 截止(zhi)閥的(de)密封圈
圓盤式(shi)閥瓣與閥座上的密(mi)封(feng)圈是截止閥通道(dao)密(mi)封(feng)的關鍵部(bu)件(jian)。其常(chang)見(jian)結構及固接方式(shi)如(ru)圖(tu)4-9所示。

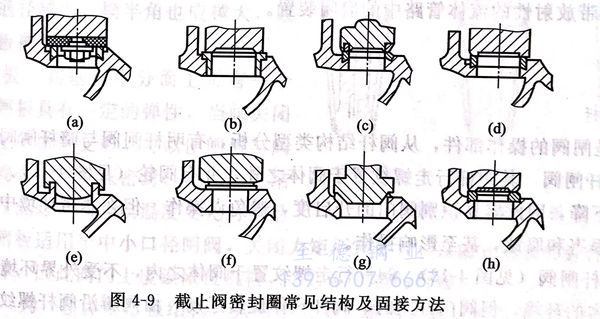

圖(tu)4-9(a)是(shi)用(yong)于低壓小口徑截止(zhi)閥(fa)的密(mi)封結構，其閥(fa)瓣密(mi)封圈是(shi)用(yong)橡膠、塑料等軟質材(cai)料制成(cheng)，軟質密(mi)封圈由(you)螺釘固定在(zai)金(jin)屬閥(fa)瓣上。閥(fa)座(zuo)上的密(mi)封圈用(yong)銅合金(jin)制成(cheng)。也可(ke)以(yi)在(zai)閥(fa)座(zuo)上直接加工(gong)出密(mi)封面。
圖4-9(b)是用于中壓小(xiao)口(kou)徑(jing)截止閥的密封結(jie)構(gou)，在閥瓣上直接(jie)加(jia)工出密封面(mian)。閥座(zuo)密封面(mian)是由鉻不銹鋼制成(cheng)的環座(zuo)，環座(zuo)由螺紋與閥體固(gu)接(jie)。
圖4-9(c)是用于低壓(ya)截止閥(fa)的密封結構，在其鑄鐵閥(fa)體與閥(fa)瓣上分別加工(gong)出斜口和(he)燕尾槽(cao)(cao)，再分別把銅合金(jin)密封圈壓(ya)入槽(cao)(cao)內，靠(kao)其塑(su)性變形固接(jie)。
圖4-9(d)是用(yong)于小口徑截止閥的密封結(jie)構，在閥瓣上直接加工出密封面，在閥座燕尾槽內(nei)壓入用銅合(he)金或(huo)不銹鋼制成的(de)密封圈(quan)。
圖4-9(e)是(shi)氨用(yong)截止(zhi)閥的密封結構，在(zai)閥瓣燕尾槽內壓(ya)入氟(fu)塑料密封圈或澆注巴(ba)氏合金。在(zai)閥座上(shang)直接加工出密封面。
圖4-9(f)是用于高、中壓截止閥(fa)的密(mi)封(feng)結構，在(zai)閥(fa)體(ti)和(he)閥(fa)瓣(ban)上分別堆焊鉻不銹鋼，再加工(gong)成(cheng)密(mi)封(feng)面(mian)。
圖(tu)4-9(g)是用于高(gao)溫高(gao)壓及不銹鋼截止閥(fa)的密(mi)封結(jie)構。在閥(fa)體和閥(fa)瓣上分別堆焊硬質合(he)金，再加工成(cheng)錐形(xing)密(mi)封面。
圖4-9(h)是用于(yu)高、中壓小口徑截止閥的密封(feng)結構，在閥瓣上(shang)直接加工出密封(feng)面，用摩擦焊把(ba)鉻不(bu)銹鋼(gang)材料制成的密封(feng)圈固定在閥體上(shang)。
6. 平衡式截止閥

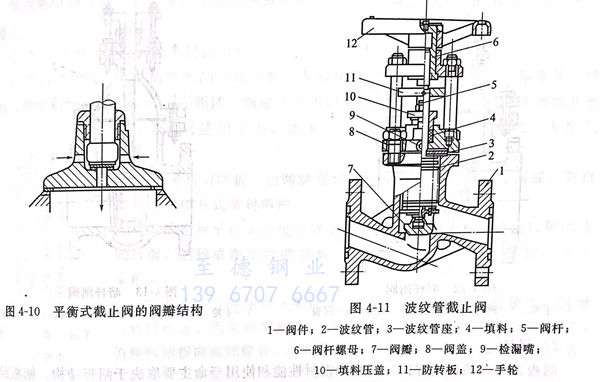

其(qi)閥(fa)(fa)瓣(ban)(ban)結構如圖4-10所示，流體流動方向與普通(tong)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)相反。從圖中可以看(kan)出，平衡(heng)(heng)式(shi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)閥(fa)(fa)瓣(ban)(ban)內(nei)有一條小(xiao)(xiao)孔通(tong)道連通(tong)其(qi)上部(bu)(bu)和下部(bu)(bu)，在開(kai)閉閥(fa)(fa)門時，閥(fa)(fa)桿首先打(da)開(kai)小(xiao)(xiao)孔通(tong)道，使閥(fa)(fa)瓣(ban)(ban)上部(bu)(bu)和下部(bu)(bu)的(de)(de)壓(ya)力平衡(heng)(heng)，減輕閥(fa)(fa)瓣(ban)(ban)單(dan)面受(shou)力時的(de)(de)總壓(ya)力，也大大減少開(kai)閉閥(fa)(fa)門時的(de)(de)驅動力矩，克服了高壓(ya)、大口徑(jing)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)閥(fa)(fa)瓣(ban)(ban)單(dan)面受(shou)壓(ya)過大，密封面易損和操(cao)作困難(nan)的(de)(de)缺陷。但由(you)于平衡(heng)(heng)式(shi)閥(fa)(fa)瓣(ban)(ban)結構比較復雜(za)，一般(ban)只用于高壓(ya)和口徑(jing)較大的(de)(de)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)。
7. 波紋管截止閥
波(bo)紋管(guan)截止閥(fa)(fa)是在(zai)閥(fa)(fa)桿上有(you)(you)雙重密(mi)(mi)封裝(zhuang)置的(de)截止閥(fa)(fa)，除有(you)(you)一(yi)般閥(fa)(fa)門的(de)填(tian)料(liao)(liao)密(mi)(mi)封外，還有(you)(you)不銹鋼波(bo)紋管(guan)的(de)密(mi)(mi)封件（見圖4-11).由于(yu)(yu)波(bo)紋管(guan)具有(you)(you)彈性，閥(fa)(fa)瓣下降時(shi)(shi)，波(bo)紋管(guan)伸長，上升時(shi)(shi)被壓(ya)縮，因此利用波(bo)紋管(guan)密(mi)(mi)封可(ke)(ke)以防止流體外漏。如果波(bo)紋管(guan)破損，從檢漏嘴可(ke)(ke)以檢測(ce)，此時(shi)(shi)填(tian)料(liao)(liao)即作第(di)二次密(mi)(mi)封，可(ke)(ke)以繼續維持工作，待機檢修。該(gai)閥(fa)(fa)既能在(zai)真(zhen)空系統中使用，又能在(zai)對密(mi)(mi)封性、清潔度要求高的(de)中、低壓(ya)管(guan)道中使用。并(bing)適用于(yu)(yu)有(you)(you)毒、易(yi)燃、易(yi)爆、帶放射(she)性的(de)流體管(guan)路(lu)中的(de)啟(qi)閉(bi)裝(zhuang)置。
