奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體，在這種狀態下，進行冷拉、冷軋等冷加工，制成絲材、板材、帶材，然后再進行時效處理，使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單，即固溶處理（A)并冷加工后時效處理（H).

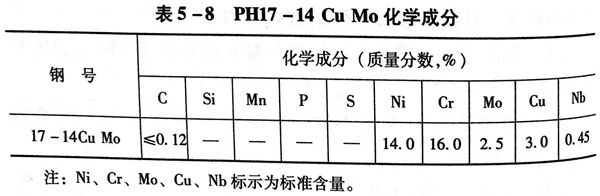

以PH17-14CuMo 為列(lie) ，化學成分見表 5-8 。
該鋼主要的(de)沉淀強(qiang)化元素(su)是銅和鈮。

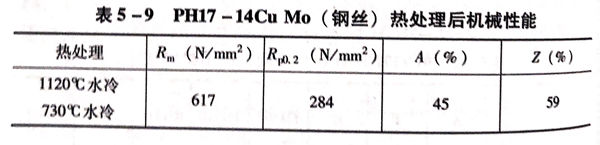

PH17-14CuMo材料固(gu)溶加熱溫度為1120~1220℃,水(shui)冷(leng)(leng)；冷(leng)(leng)拉(la)絲后(hou)時效溫度為730℃,冷(leng)(leng)。熱處(chu)理后(hou)的機械性能（實測值）見表5-9。
