中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

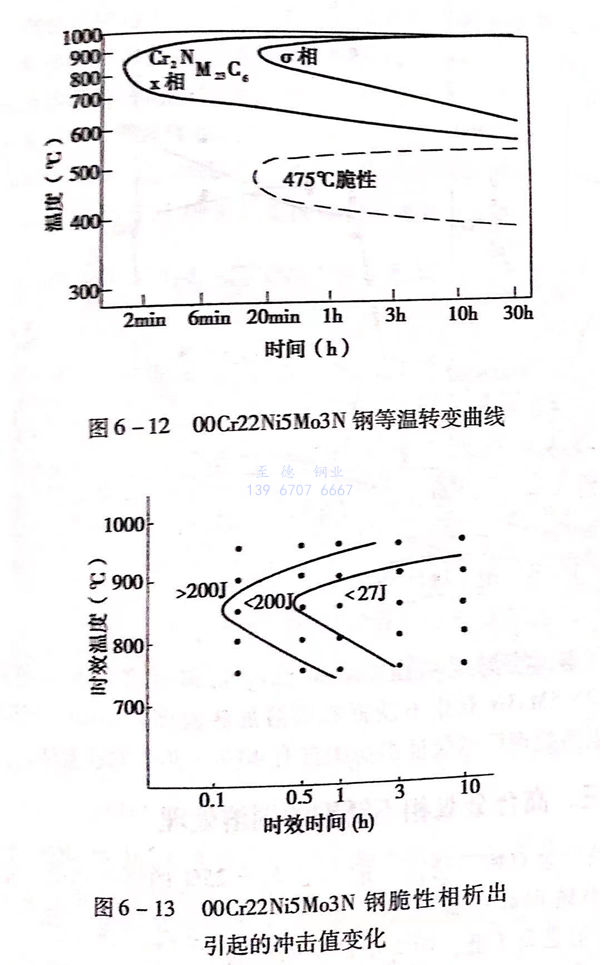

 00Cr22Ni5Mo3N是中(zhong)合金(jin)雙(shuang)相不銹(xiu)鋼(gang)的代表(biao)鋼(gang)號，鋼(gang)中(zhong)加入了氮元素，使奧氏體的穩定性(xing)提高(gao)了，在較(jiao)高(gao)的溫度(du)加熱仍能保持一定量(liang)的奧氏體。00Cr22Ni5Mo3N 鋼(gang)的等溫轉變(bian)動力學曲(qu)線如(ru)圖6-12所示。


 從圖(tu)6-12可(ke)知，00Cr22Ni5Mo3N 鋼在(zai)650~950℃溫(wen)度區間(jian)保持，可(ke)析(xi)出碳化(hua)物(wu)、氮化(hua)物(wu)和金屬間(jian)相(xiang)x、a等(deng)，特別是(shi)在(zai)800~850℃溫(wen)度，這些脆(cui)相(xiang)在(zai)幾(ji)分鐘內即可(ke)析(xi)出，引起沖(chong)擊韌性(xing)的明顯惡化(hua)，見圖(tu)6-13。


圖 12.jpg


 此(ci)鋼的475℃脆性(xing)也較敏感。

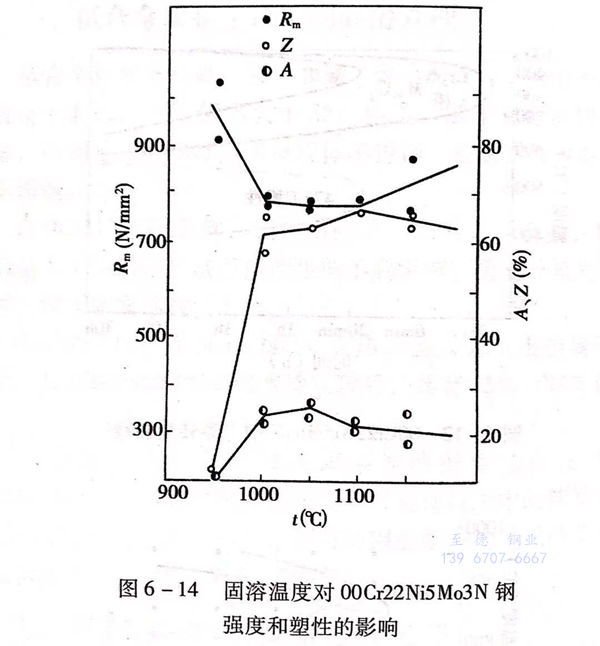

 00C122Ni5Mo3N 鋼(gang)在1000~1100℃區間加(jia)熱固(gu)溶(rong)處理后有(you)較好(hao)的強度和塑性(xing)，見圖6-14。


圖 14.jpg


考慮固(gu)溶溫(wen)度(du)對組織、機械性(xing)能和耐腐(fu)蝕性(xing)能的(de)影響，00Cr22Ni5Mo3N雙相不(bu)銹鋼的(de)固(gu)溶加熱溫(wen)度(du)取1040~1080℃為(wei)宜(yi)。固(gu)溶處理(li)后可保證組織中(zhong)含有40%~50%的(de)鐵(tie)素體。
