不銹(xiu)鋼滲氮的目的是提高表面硬度、耐磨性和抗疲勞性能。各種類型的不銹鋼原則上都可進行滲氮處理。

 將工(gong)件(jian)(jian)放在含有(you)活(huo)性氮的(de)(de)氣氛中，在一(yi)定的(de)(de)溫度(du)和壓力下使(shi)氨(an)原子滲入工(gong)件(jian)(jian)表(biao)面并向內擴散，在工(gong)件(jian)(jian)表(biao)面一(yi)定深度(du)形成(cheng)具(ju)有(you)較高(gao)硬度(du)的(de)(de)氮化層，這個工(gong)藝過(guo)程叫滲氮。

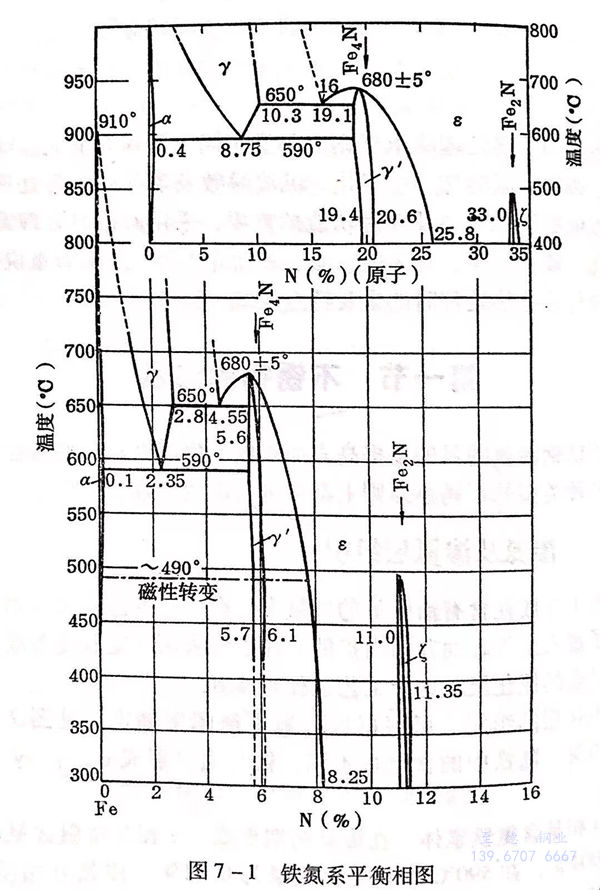

 氮(dan)(dan)化層的組織(zhi)，可根據鐵(tie)－氮(dan)(dan)平衡圖來確定。見圖7-1。從圖可見，隨鐵(tie)中(zhong)的含氮(dan)(dan)量不同，鐵(tie)與氮(dan)(dan)可形成α、y、γ'、ε、ξ相。

 α相是含氮鐵素體，在(zai)滲(shen)(shen)氮初期形成，α相在(zai)室(shi)溫含氮量只有0.004%,在(zai)590℃時最(zui)大含氨量為0.11%.滲(shen)(shen)氮開(kai)始階段(duan)，表層的(de)x未被氮所飽(bao)和，隨(sui)著氨的(de)不斷滲(shen)(shen)人(ren)，使α達到(dao)飽(bao)和的(de)含氨量。氮繼續向工件內部(bu)擴(kuo)散，a達到(dao)氮的(de)過飽(bao)和狀(zhuang)態。

 γ相(xiang)是含(han)氮(dan)奧(ao)氏體(ti)，只存在(zai)于(yu)共(gong)析溫(wen)度(du)（約(yue)591℃)以(yi)上(shang)，硬度(du)約(yue)為160HV,在(zai)共(gong)析溫(wen)度(du)，含(han)氮(dan)量約(yue)為2.35%,最大含(han)氨(an)量可達到2.89%(約(yue)650℃).γ相(xiang)在(zai)共(gong)析分解(jie)時的(de)產物為a +γ 。

 γ' 相是一種固溶體（Fe₄N),是在滲氮過程中，當α相處于氨的過飽和狀態時發生的轉變產物，硬度大于550HV。γ' 相脆性不大。

 ε相是近于Fe₃N和Fe₂N之間的一種固溶體，有的稱為Fe₃N。ε相是在滲氨時，當γ相達到氮的過飽和狀態時形成的。ε相脆性稍大，硬度約為260HV。

 ξ相是Fe₂N固溶體，其含氮量比ε相更高，脆性更大。在顯微鏡下不易與ε相區分，所以，也有將其歸于ε相的。

 在不銹鋼滲氮組織中，除Fe₄N、Fe₃N、Fe₂N外，還存在合金氮化物。

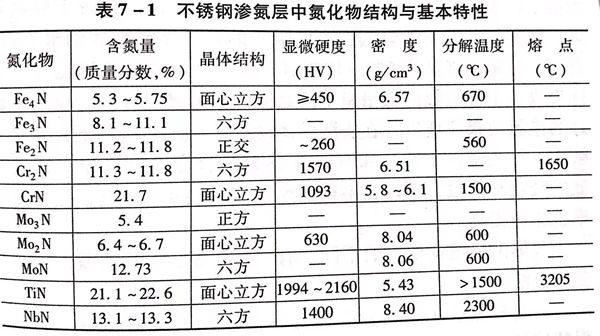

表7-1是常見不(bu)銹(xiu)鋼中可(ke)能存在的(de)氮化物及其(qi)結(jie)構和基本特性(xing)
