一、KCA、KCB鍍鉻添加劑
1. 鍍(du)鉻工藝(yi)電流效率的提高(gao)
鍍(du)鉻(ge)(ge)工藝(yi)的(de)(de)(de)(de)電(dian)流效(xiao)(xiao)率(lv)低(di)，一(yi)般(ban)只(zhi)有(you)10%~13%.特別(bie)是鍍(du)較厚(hou)鉻(ge)(ge)層的(de)(de)(de)(de)硬(ying)鉻(ge)(ge)工藝(yi)，要鍍(du)0.05mm 厚(hou)的(de)(de)(de)(de)鉻(ge)(ge)層，往往需耗時(shi)100min(假(jia)定(ding)電(dian)流密度(du)(du)為(wei)(wei)(wei)(wei)50A/dm2，電(dian)流效(xiao)(xiao)率(lv)為(wei)(wei)(wei)(wei)13%).而一(yi)般(ban)的(de)(de)(de)(de)耐磨鍍(du)硬(ying)鉻(ge)(ge)的(de)(de)(de)(de)厚(hou)度(du)(du)常(chang)常(chang)都(dou)在(zai)0.05mm以上(shang)，為(wei)(wei)(wei)(wei)了提高(gao)生(sheng)產效(xiao)(xiao)率(lv)，縮短電(dian)鍍(du)時(shi)間，故開發鍍(du)鉻(ge)(ge)新(xin)型(xing)高(gao)效(xiao)(xiao)低(di)成本的(de)(de)(de)(de)添(tian)(tian)(tian)加(jia)(jia)劑(ji)具有(you)十分重要的(de)(de)(de)(de)意(yi)義(yi)。但近(jin)年來(lai)鍍(du)鉻(ge)(ge)添(tian)(tian)(tian)加(jia)(jia)劑(ji)的(de)(de)(de)(de)研究熱點是稀(xi)土(tu)(tu)陽(yang)(yang)離子添(tian)(tian)(tian)加(jia)(jia)劑(ji)，電(dian)流效(xiao)(xiao)率(lv)可(ke)提高(gao)1.3倍，即可(ke)達到17.1%,而市面上(shang)所(suo)售為(wei)(wei)(wei)(wei)含(han)稀(xi)土(tu)(tu)陽(yang)(yang)離子的(de)(de)(de)(de)氟(fu)(fu)(fu)化(hua)(hua)物(wu)或氟(fu)(fu)(fu)化(hua)(hua)配合物(wu)作為(wei)(wei)(wei)(wei)鍍(du)鉻(ge)(ge)添(tian)(tian)(tian)加(jia)(jia)劑(ji)，其價格較高(gao)，穩定(ding)性較差(cha)，而氟(fu)(fu)(fu)化(hua)(hua)物(wu)對陽(yang)(yang)極鉛(qian)的(de)(de)(de)(de)腐蝕也(ye)很嚴(yan)重，使(shi)用戶望而生(sheng)畏。即使(shi)使(shi)用鉛(qian)銻、鉛(qian)銻錫(xi)合金為(wei)(wei)(wei)(wei)陽(yang)(yang)極，腐蝕仍有(you)存在(zai)。值得慶幸的(de)(de)(de)(de)是，目前開發的(de)(de)(de)(de)有(you)機添(tian)(tian)(tian)加(jia)(jia)劑(ji)，不含(han)稀(xi)土(tu)(tu)添(tian)(tian)(tian)加(jia)(jia)劑(ji)，也(ye)不含(han)氟(fu)(fu)(fu)化(hua)(hua)物(wu)，已經面市多年，在(zai)提高(gao)鍍(du)鉻(ge)(ge)電(dian)流效(xiao)(xiao)率(lv)方(fang)面可(ke)以達到20%以上(shang)，而且在(zai)整平(ping)性和光亮度(du)(du)上(shang)也(ye)有(you)顯著的(de)(de)(de)(de)提高(gao)。

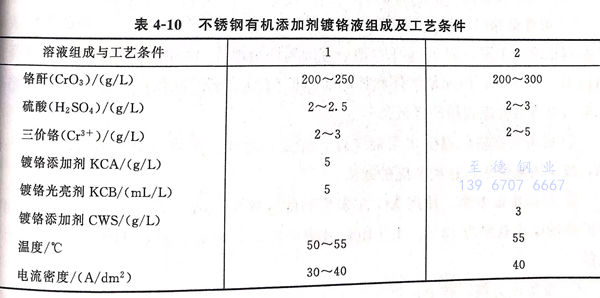

2. 不銹(xiu)鋼有機(ji)添加劑鍍(du)鉻液(ye)組成(cheng)及工(gong)藝條件見表4-10
3. 說明(ming)
①. KCA添(tian)加(jia)劑(ji)和KCB光(guang)亮(liang)(liang)(liang)劑(ji)均為國(guo)產有(you)(you)機磺酸類物，具有(you)(you)極強的抗氧(yang)化性，在鉻(ge)(ge)酸中不被氧(yang)化分解。A劑(ji)具有(you)(you)提高整平(ping)度(du)(du)、快速沉積鉻(ge)(ge)層的作(zuo)用(yong)，B劑(ji)具有(you)(you)提高光(guang)亮(liang)(liang)(liang)度(du)(du)和硬度(du)(du)的作(zuo)用(yong)，兩(liang)者(zhe)相(xiang)互配(pei)合(he)使用(yong)，可(ke)(ke)使光(guang)亮(liang)(liang)(liang)度(du)(du)相(xiang)得(de)益彰的增大。B劑(ji)與其他類型(xing)鍍鉻(ge)(ge)添(tian)加(jia)劑(ji)合(he)用(yong)也可(ke)(ke)提高鍍鉻(ge)(ge)層的光(guang)亮(liang)(liang)(liang)度(du)(du)，是一種廣譜(pu)光(guang)亮(liang)(liang)(liang)劑(ji)，但不可(ke)(ke)過量使用(yong)，以(yi)免增大內應力，發生脆性作(zuo)用(yong)。［這兩(liang)種添(tian)加(jia)劑(ji)和光(guang)亮(liang)(liang)(liang)劑(ji)經常被采用(yong)，與同種類型(xing)外國(guo)產品(pin)相(xiang)比并不遜色。不銹鋼直接鍍鉻(ge)(ge)時(shi)，在施鍍開始(shi)時(shi)采用(yong)電(dian)流(liu)階梯式(shi)升高，從3A/d㎡2、3.5A/dm、4A/dm.....至額定(ding)電(dian)流(liu)密度(du)(du)，每次(ci)電(dian)流(liu)升高間隔幾分鐘，以(yi)提高鉻(ge)(ge)層的結合(he)力，此(ci)時(shi)產生氫氣還(huan)原表面氧(yang)化膜。
②. CWS鍍(du)鉻添加劑主要組(zu)成為(wei)酰化烷基磺酸，由國外進口，價格(ge)比國產要稍(shao)高些，可(ke)(ke)獲得(de)光亮、細致(zhi)的鉻層，當電流密度在(zai)40A/d㎡,每小時(shi)可(ke)(ke)鍍(du)得(de)0.04mm,鉻層維氏硬度可(ke)(ke)達800HV。
二(er)、XG-A鍍(du)鉻走(zou)位劑
1. 鍍液成分及操(cao)作條件(jian)
鉻酐(gan) 120~250g/L(Bé12°~23°)
硫酸 0.6~1.2g/L[m(鉻酐）：m(硫酸）＝200:1]
三(san)價鉻(ge) 0.5~3.0g/L(開(kai)缸(gang)時）
XG-A走(zou)位(wei)劑 1~2g/L(消耗量：每添加1kg鉻酐時補(bu)加走(zou)位(wei)劑10g)
溫度 32~50℃ 、 電流(liu)密度 15~50A/d㎡
2. 經(jing)濟效益
①. 可降(jiang)低鉻(ge)(ge)酐(gan)濃(nong)度，形狀簡(jian)單的產品鉻(ge)(ge)酐(gan)取下限，如150g/L,凹凸較復雜的產品則鉻(ge)(ge)酐(gan)取上限，如250g/L.而(er)通(tong)常的裝飾鉻(ge)(ge)鍍液(ye)的鉻(ge)(ge)酐(gan)高達350g/L,可降(jiang)低鉻(ge)(ge)酐(gan)40%~70%,因而(er)使鍍件(jian)和掛具出槽時帶出的鉻(ge)(ge)酐(gan)損耗減少，有利于含鉻(ge)(ge)廢水對六價(jia)鉻(ge)(ge)的處理費用的降(jiang)低。
②. 鍍液(ye)可(ke)在較低溫度32℃時工作，在夏季的氣(qi)溫下可(ke)以(yi)對鍍鉻(ge)液(ye)停止供(gong)熱保溫，減少用電費用，達到節(jie)能的效果。
③. 提高電流(liu)效(xiao)(xiao)率(lv)，使用XG-A走位劑的(de)鍍(du)(du)鉻電流(liu)效(xiao)(xiao)率(lv)可達18%~25%,而標(biao)準鍍(du)(du)鉻的(de)電流(liu)效(xiao)(xiao)率(lv)為13%.由于電流(liu)效(xiao)(xiao)率(lv)的(de)提高，可減少鍍(du)(du)鉻時間1/3,可減少用電量。
④. 覆(fu)蓋能力高，普(pu)通鍍(du)鉻深孔(kong)能鍍(du)進25%~30%,而用XG-A走位劑的深孔(kong)能鍍(du)進80%以上，使鍍(du)層厚度的分布(bu)也較均勻。

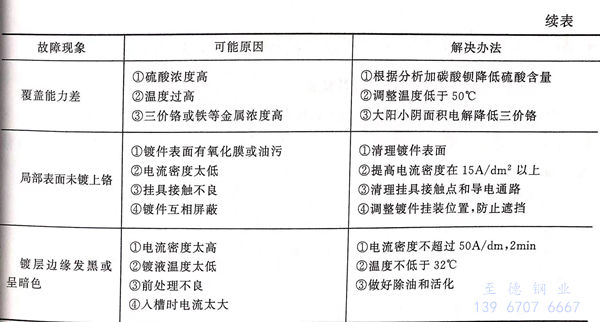

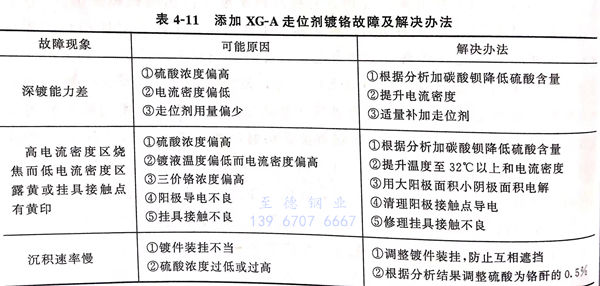

3. 常見(jian)故障(zhang)及解決辦法(fa)見(jian)表4-11。
