不銹鋼載波(bo)鈍化(hua)時載波(bo)參數(shu)對(dui)鈍化(hua)膜的影(ying)響主要有以(yi)下(xia)幾點：
1. 載波幅值對鈍(dun)化(hua)膜性(xing)能的(de)影響

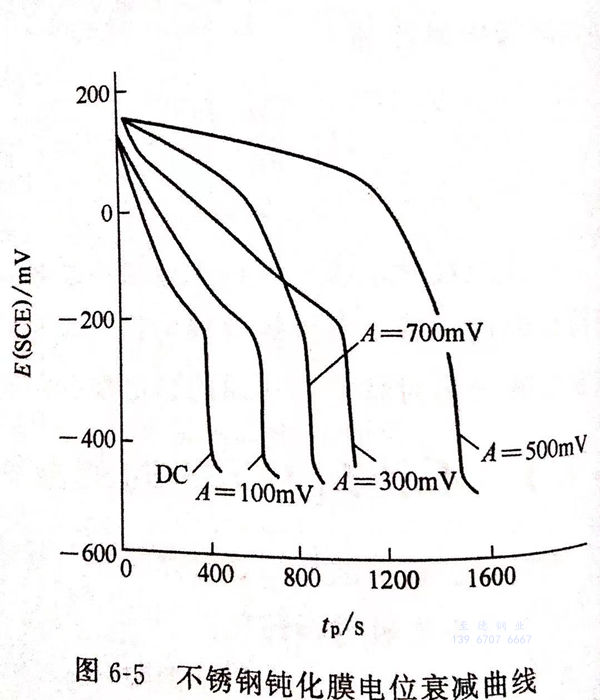

①. 圖6-5為施加不同幅值A，幅寬＝300ms,比值R=2:1方波的鈍化膜(mo)電位衰弱曲線，可見載波鈍化膜電位衰減時間明顯大于直流鈍化膜，而且隨著幅值的增大，載波鈍化膜的耐蝕性能明顯增強，但當振幅A=700mV時，耐蝕性又變差。

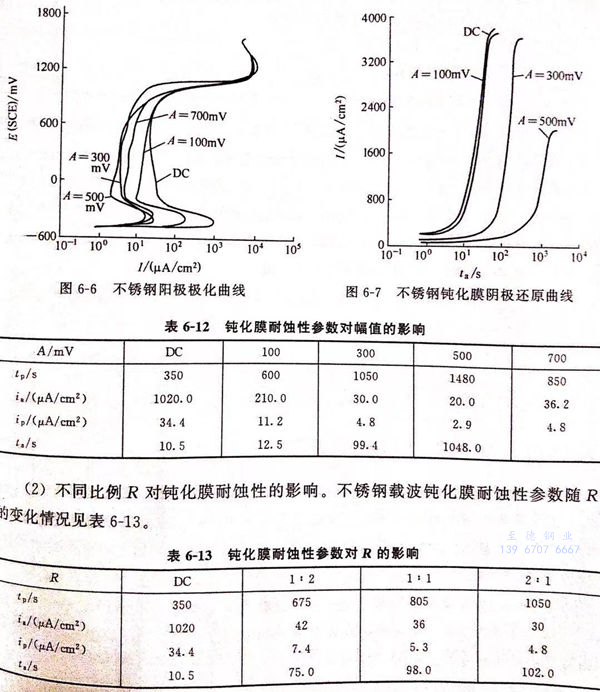

②. 圖6-6為不銹鋼電極(ji)的陽極(ji)極(ji)化曲(qu)線(xian)
由圖6-6可以看出，載(zai)波鈍(dun)化(hua)后，陽(yang)極最大(da)活化(hua)電(dian)(dian)流(liu)(liu)和維鈍(dun)電(dian)(dian)流(liu)(liu)都(dou)明(ming)(ming)顯小于直流(liu)(liu)鈍(dun)化(hua)膜(mo)(mo)(mo)。這說(shuo)明(ming)(ming)在電(dian)(dian)位(wei)衰減(jian)(jian)過程(cheng)中，只是部分鈍(dun)化(hua)膜(mo)(mo)(mo)較(jiao)薄弱的環節即活性(xing)點發生(sheng)溶解，裸露出基(ji)(ji)底(di)金(jin)屬(shu)，其他部分仍(reng)處于鈍(dun)化(hua)狀態，因而(er)陽(yang)極極化(hua)時，裸基(ji)(ji)底(di)金(jin)屬(shu)發生(sheng)再鈍(dun)化(hua)，使活化(hua)電(dian)(dian)流(liu)(liu)和維鈍(dun)電(dian)(dian)流(liu)(liu)都(dou)明(ming)(ming)顯減(jian)(jian)少(shao)(shao)。對(dui)于載(zai)波鈍(dun)化(hua)膜(mo)(mo)(mo)，隨著幅(fu)值A的增(zeng)大(da)，活化(hua)電(dian)(dian)流(liu)(liu)和維鈍(dun)電(dian)(dian)流(liu)(liu)減(jian)(jian)少(shao)(shao)，說(shuo)明(ming)(ming)鈍(dun)化(hua)膜(mo)(mo)(mo)變得致密，厚度(du)增(zeng)加，活性(xing)點減(jian)(jian)少(shao)(shao)。而(er)當幅(fu)值A=700mV時，最大(da)電(dian)(dian)位(wei)已達1100mV,已進入過鈍(dun)化(hua)區，這時鈍(dun)化(hua)膜(mo)(mo)(mo)的厚度(du)雖然增(zeng)加，但膜(mo)(mo)(mo)已疏松(song)，耐蝕(shi)性(xing)能變差。
③. 圖6-7為上述(shu)鈍化(hua)(hua)條件下鈍化(hua)(hua)膜(mo)(mo)的(de)陰(yin)極還原(yuan)曲線(xian)，當幅值A=500mV時，轉化(hua)(hua)膜(mo)(mo)的(de)耐陰(yin)極還原(yuan)能力最強。鈍化(hua)(hua)膜(mo)(mo)的(de)耐蝕性參數隨幅值的(de)變化(hua)(hua)見表6-12。
2. 不同比(bi)例R對鈍(dun)化膜耐蝕性的(de)影響
不銹鋼載波(bo)鈍化(hua)膜耐蝕性參數隨R的變(bian)化(hua)情況見(jian)表6-13。
由(you)表6-13可以(yi)看出，當(dang)R=2:1時，鈍(dun)(dun)(dun)化(hua)(hua)(hua)膜(mo)的(de)(de)(de)耐蝕性最好。這可能(neng)是因為當(dang)1/1%=2:1時，電(dian)位在(zai)陰(yin)極(ji)區的(de)(de)(de)停留(liu)時間較長，鈍(dun)(dun)(dun)化(hua)(hua)(hua)膜(mo)處(chu)于(yu)(yu)此區時，活性點處(chu)優先發生(sheng)溶解，而(er)當(dang)鈍(dun)(dun)(dun)化(hua)(hua)(hua)膜(mo)處(chu)于(yu)(yu)陽極(ji)區時，鈍(dun)(dun)(dun)化(hua)(hua)(hua)膜(mo)優先發生(sheng)鈍(dun)(dun)(dun)化(hua)(hua)(hua)，由(you)于(yu)(yu)交變電(dian)場的(de)(de)(de)作用，促使鈍(dun)(dun)(dun)化(hua)(hua)(hua)膜(mo)變得致密，耐蝕性能(neng)增強。
3. 不同幅寬P對鈍化(hua)膜(mo)耐(nai)蝕性的影響

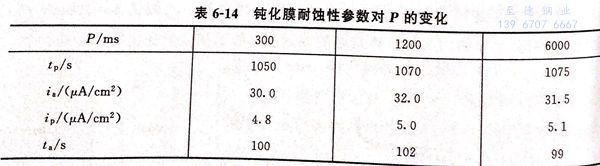

不銹鋼(gang)鈍化(hua)膜的耐蝕性(xing)參數隨(sui)P的變化(hua)情況見表6-14。
從表6-14可見，隨著疊加方波幅寬P的變化，鈍化膜的耐蝕性能基本不受影響。鈍化膜耐蝕性的提高，不僅與膜厚的增加有關，還與膜的組成元素的分布有關。載波鈍化時，在交變電場正負半周的作用下，鈍化膜的生長與溶解交替進行。在鈍化膜的溶解過程中，鉻及氧化鐵（Fe2O3)含量較低處優先溶解，而在生長過程中，溶解處的鈍化膜較薄，電場較高而優先修復，修復后質量優于修復前，從而改善了膜的整體質量，使耐蝕性得到相應的提高。
載波不銹(xiu)鋼鈍化膜的耐蝕性能明顯優(you)于直流鈍化膜，而對于載波鈍化膜，當A=500mV、P=300ms、R=2:1時，其(qi)耐蝕性能最好(hao)。
