在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不銹(xiu)鋼進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中科院金屬腐蝕與防蝕研(yan)究所杜天保等人用在直(zhi)流電位的基礎上施(shi)加一個方波(bo)電波(bo)對1Cr25不銹(xiu)鋼電極進行鈍化。

1. 電極

  為(wei)1Cr25不銹(xiu)鋼圓棒Φ1.0cm,其化學成分為(wei)含鐵量67.2%,含鉻量25.7%,含錳量5.4%,含鉬量2%,含鎳量＜0.4%.采用(yong)環(huan)氧樹脂涂(tu)封電極，只露(lu)出工作表面，依次用(yong)400#、1000#金相砂紙打磨(mo)光亮，再用(yong)丙酮(tong)、一(yi)次蒸餾水沖洗干凈。

2. 鈍化(hua)

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然后進行載(zai)波鈍(dun)(dun)化。鈍(dun)(dun)化時直流電位恒定400mV。

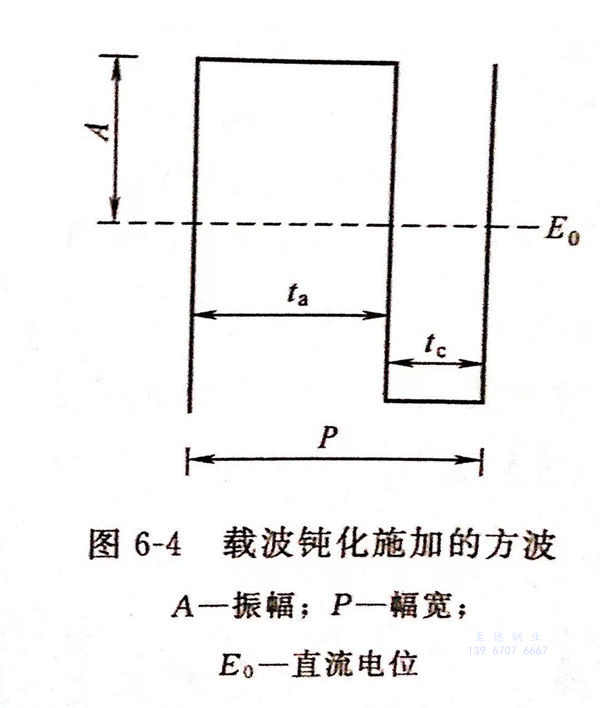

載(zai)波鈍(dun)化時(shi)在直(zhi)流(liu)電位的基礎上疊加方波鈍(dun)化時(shi)間10分(fen)鐘,得到載(zai)波鈍(dun)化膜，所加方波見圖6-4。

3. 電位衰減曲線(xian)測定

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽極極化曲線測定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰極還(huan)原(yuan)曲線的測定(ding)

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有電(dian)位(wei)均相對于SCE，實(shi)驗(yan)在室溫中進(jin)行。
