不銹鋼電解著黑色的工藝特點主要分為以下兩點：

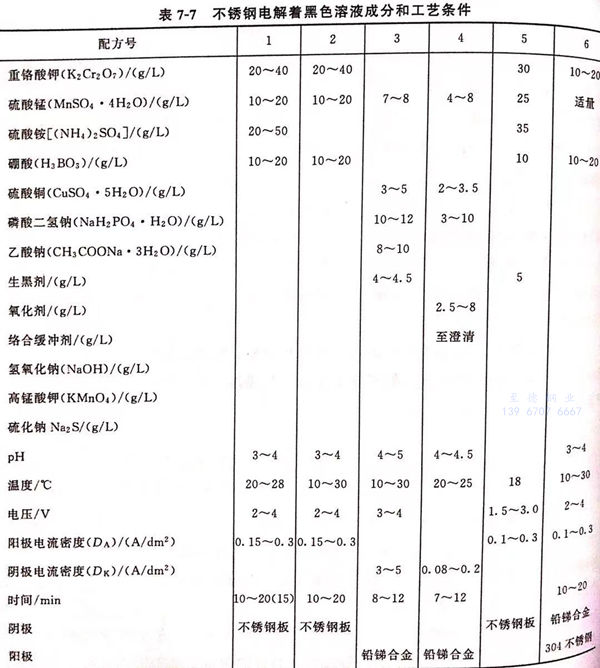

一、配方1、配方2(見表7-7)著(zhu)黑(hei)色的工(gong)藝特點

（1) 形成的(de)膜(mo)層(ceng)厚，呈深(shen)黑(hei)色，零件光潔度(du)表面上的(de)膜(mo)層(ceng)呈烏黑(hei)光亮(liang)。

（2) 著黑(hei)色(se)膜層具有一定的(de)防(fang)護裝飾性，在25℃的(de)10%鹽(yan)酸溶(rong)液中浸泡5min,膜層無(wu)(wu)顏色(se)變(bian)化，無(wu)(wu)脫(tuo)落現象，表(biao)明(ming)耐蝕性好。耐蝕性能(neng)優于鋼鐵發藍膜層。

（3) 形成(cheng)的膜層的硬度較高，比銅(tong)、鋁、鎂、鋼上(shang)的氧化膜要高。

（4) 著色后不(bu)影響零件(jian)的精度，若經多次返修，仍能(neng)保持其原表面狀態，光潔度不(bu)降低。

（5) 電(dian)解著黑色(se)(se)，發黑速率快(kuai)，得到的黑膜色(se)(se)澤均勻(yun)，富(fu)有彈性，又(you)有一定的耐磨性。

（6) 適(shi)用(yong)于(yu)鐵素體和(he)各類不銹鋼的(de)表面著黑色，具有使用(yong)價(jia)值。

二、配方(fang)3、配方(fang)4(見(jian)表7-7)著黑色的工(gong)藝特點

（1) 不含六價鉻鹽，有利于環境保護。

（2) 屬陰極電(dian)解著色(se)，對各種不銹鋼都(dou)適用。

（3) 該工藝可(ke)在(zai)常溫(wen)（15~35℃)下進行(xing)，發黑速(su)率快(kuai)，一般只需10分鐘。

（4) 溶液(ye)穩(wen)定性好，配方3溶液(ye)在使用過程(cheng)中可不需作任(ren)何調(diao)整一直使用到失效(xiao)。其消(xiao)耗(hao)量(liang)為每升溶液(ye)可作不銹(xiu)鋼發黑面積0.4~0.5㎡,原料成本每升約0.5元。

（5) 操(cao)作工藝(yi)簡單(dan)、方便(bian)，質量穩定，若發黑(hei)(hei)過程中取(qu)出觀(guan)察，覺得黑(hei)(hei)度不(bu)(bu)夠，可(ke)繼續浸入發黑(hei)(hei)液中通電(dian)數分(fen)鐘(zhong)即可(ke)，如果(guo)認(ren)為質量不(bu)(bu)合格，可(ke)將工件(jian)浸入活化(hua)液（硝酸15%~20%,氫(qing)氟酸20%~22%,水60%~67%)中數秒鐘(zhong)，退去發黑(hei)(hei)膜(mo)，水洗后重新進(jin)行不(bu)(bu)銹鋼發黑(hei)(hei)處理。

（6) 發黑(hei)膜耐磨性(xing)好，經濾紙(zhi)或白皮(pi)紙(zhi)用力擦拭200次也無脫黑(hei)現(xian)象，經后處理后，膜層能長期保(bao)持光亮(liang)的深黑(hei)色。
