不銹(xiu)鋼化學與電化學蝕刻(ke)法主要(yao)有以下(xia)幾(ji)種(zhong)：
1. 照相感(gan)光蝕(shi)刻法
用一次性感光膜涂覆在不銹鋼(gang)表面上，然后覆上有花紋的底片，進行曝光，然后進行顯影，即在不銹鋼上形成花紋抗蝕膜，然后在腐蝕液中進行蝕刻，達到預期的蝕刻效果。
①. 不(bu)(bu)銹鋼(gang)量(liang)(liang)尺(chi)的蝕(shi)刻(ke)(ke)，即用照相感光蝕(shi)刻(ke)(ke)法，以三氯(lv)化鐵為蝕(shi)刻(ke)(ke)液，蝕(shi)刻(ke)(ke)后，再進行鍍(du)(du)黑色鍍(du)(du)層，形成(cheng)清晰的有色刻(ke)(ke)度、數字和標(biao)記的不(bu)(bu)銹鋼(gang)量(liang)(liang)尺(chi)。
②. 不銹鋼筆桿(gan)、筆套(tao)上蝕(shi)花的(de)半(ban)色調(diao)腐蝕(shi)成(cheng)像(xiang)工藝,其(qi)方法是將(jiang)攝有圖案連續調(diao)的(de)負片，進行加網翻拍，成(cheng)為(wei)由網點組(zu)成(cheng)的(de)半(ban)色調(diao)底(di)片，將(jiang)底(di)片覆蓋在已(yi)涂(tu)有感(gan)光膜的(de)不銹鋼筆桿(gan)、筆套(tao)上，然后將(jiang)其(qi)插在可旋轉的(de)軸芯上旋轉曝光。顯影后在室溫(wen)下用三氯化鐵溶液(ye)蝕(shi)刻至(zhi)0.02~0.03mm,最后鍍黑(hei)或(huo)白鉻，涂(tu)罩(zhao)光涂(tu)料。
③. 不銹鋼(gang)手表(biao)殼(ke)、表(biao)帶通過照相(xiang)蝕刻法形成(cheng)凹凸(tu)面的(de)(de)圖案，并(bing)在(zai)腐蝕的(de)(de)凹面部分著上彩色膜,或除去抗(kang)蝕膜后鍍鎳及金,得(de)到具有(you)良好(hao)裝飾性的(de)(de)手表(biao)殼(ke)、表(biao)帶。
2. 絲(si)網印刷蝕刻法(fa)
絲(si)(si)(si)網印(yin)(yin)(yin)刷因制版(ban)、印(yin)(yin)(yin)刷簡便，適于各種形狀的(de)表面，不(bu)受印(yin)(yin)(yin)刷數量(liang)多少的(de)限制，成為目(mu)前國際上五(wu)大(da)印(yin)(yin)(yin)刷工藝之一(yi)。隨(sui)著絲(si)(si)(si)網印(yin)(yin)(yin)版(ban)、絲(si)(si)(si)印(yin)(yin)(yin)油(you)墨及設(she)備等(deng)技術的(de)進步，絲(si)(si)(si)印(yin)(yin)(yin)的(de)精度越(yue)來越(yue)高，與照(zhao)相(xiang)感(gan)光蝕刻(ke)法一(yi)樣，絲(si)(si)(si)印(yin)(yin)(yin)蝕刻(ke)法在不(bu)銹鋼標牌、裝飾板等(deng)的(de)生(sheng)產中已得到(dao)廣(guang)泛的(de)應(ying)用。
日本(ben)粟野秀(xiu)記介紹在(zai)不銹(xiu)鋼表(biao)面用絲印方法形成(cheng)帶(dai)圖(tu)紋的(de)非導電(dian)性抗(kang)蝕(shi)膜(mo)，在(zai)45℃,40°Bé的(de)三氯化鐵溶液中將裸露部分的(de)不銹(xiu)鋼蝕(shi)刻，深度為0.02~0.05mm,然后電(dian)解著色(se)。
日本(ben)中(zhong)村三等(deng)介(jie)紹(shao)在(zai)SUS304不銹鋼餐具上用絲網(wang)印刷各種耐酸的(de)不同色彩(cai)的(de)搪瓷(ci)玻(bo)璃料進(jin)行掩蔽腐蝕的(de)方法,形成多色彩(cai)的(de)花(hua)紋(wen)圖案。
3. 平版膠印蝕刻法
與(yu)絲印(yin)相(xiang)比，平版膠印(yin)的(de)速(su)度較快(kuai)，抗(kang)蝕膜的(de)印(yin)刷可用(yong)印(yin)鐵流水線來(lai)完成,但適印(yin)范圍較窄(zhai)，印(yin)刷面(mian)積受(shou)到限制，且僅適用(yong)于厚度為0.15~0.30mm的(de)薄不銹鋼平版印(yin)刷蝕刻(ke)。
日本(ben)特許公報介紹了一種用于不銹鋼(gang)膠印掩蔽蝕(shi)刻的(de)油(you)墨(mo)，該油(you)墨(mo)是(shi)由酚(fen)醛樹(shu)脂經(jing)5%~10%硝酸處理后制(zhi)成的(de)。普通的(de)印鐵油(you)墨(mo)為(wei)改性醇(chun)酸樹(shu)脂，也可作為(wei)抗(kang)蝕(shi)膜使用。
4. 印刷膜轉移蝕刻(ke)法(fa)
李金題利用印刷(shua)膜(mo)轉(zhuan)移法的原理提出一(yi)種在凹凸不(bu)銹鋼(gang)制品上印刷(shua)花(hua)紋圖案(an)腐(fu)蝕的技術方案(an)。先印制帶有(you)圖案(an)的薄(bo)紙(zhi)，然(ran)后涂(tu)上一(yi)層均勻的桃膠，晾(liang)干(gan)后，再印刷(shua)一(yi)層抗(kang)腐(fu)蝕油墨在薄(bo)紙(zhi)上形成印刷(shua)膜(mo)，然(ran)后把印刷(shua)膜(mo)轉(zhuan)移到(dao)不(bu)銹鋼(gang)工件表(biao)面(mian)(mian)，經過清水(shui)浸泡后，薄(bo)紙(zhi)面(mian)(mian)脫落，但(dan)抗(kang)腐(fu)蝕油墨仍貼在不(bu)銹鋼(gang)表(biao)面(mian)(mian)，經修飾后用三氯化鐵溶液蝕刻形成花(hua)紋圖案(an)。
5. 絲網電(dian)解蝕(shi)刻法

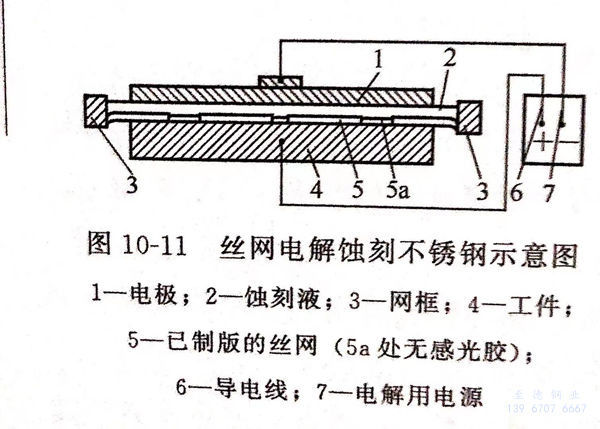

絲(si)網(wang)電(dian)解(jie)(jie)蝕(shi)(shi)刻(ke)(ke)法是利(li)用(yong)已(yi)制版的(de)絲(si)網(wang)印版緊(jin)貼于不銹鋼工件表面(mian)作為抗(kang)蝕(shi)(shi)膜層，在絲(si)網(wang)上(shang)涂布(bu)蝕(shi)(shi)刻(ke)(ke)液，然后以工件為陽(yang)極(ji)，以能覆蓋圖(tu)案的(de)輔助電(dian)極(ji)為陰極(ji)進行(xing)電(dian)解(jie)(jie)蝕(shi)(shi)刻(ke)(ke)。絲(si)網(wang)電(dian)解(jie)(jie)蝕(shi)(shi)刻(ke)(ke)SUS304 不銹鋼，示意圖(tu)見圖(tu)10-11。蝕(shi)(shi)刻(ke)(ke)過程(cheng)可(ke)交替變(bian)換(huan)電(dian)極(ji)極(ji)性，也(ye)可(ke)以使用(yong)交流(liu)或直流(liu)與交流(liu)交替進行(xing)蝕(shi)(shi)刻(ke)(ke)。絲(si)網(wang)電(dian)解(jie)(jie)蝕(shi)(shi)刻(ke)(ke)法可(ke)省去印刷(shua)抗(kang)蝕(shi)(shi)油墨、烘干及腐蝕(shi)(shi)后除(chu)膜等工序，蝕(shi)(shi)刻(ke)(ke)速(su)率快，可(ke)在幾何形狀(zhuang)復雜的(de)表面(mian)進行(xing)局部蝕(shi)(shi)刻(ke)(ke)，特別適(shi)用(yong)于在產品上(shang)直接打標印。
電解蝕刻(ke)液一般含有硫酸(suan)、磷酸(suan)及鹽酸(suan)等無機酸(suan)，以不銹鋼工件為陽極，裸露部分的不銹鋼表面腐蝕剝落，形成花紋圖像。專利絲網電解蝕刻(ke)液及工作條件有下列幾(ji)例。
①. 戶信夫日本專利絲(si)網電(dian)解蝕刻(ke)液
硫酸（H2SO4) 10% 、陽極電流密度（DA) 3A/d㎡ 、氯化鈉（NaCl) 1% 、時間 30s 、聚丙烯酸鈉 3%
輔助(zhu)電(dian)極手動(dong)(dong)移動(dong)(dong)。
②. 日本(ben)專利電解(jie)蝕刻除去不銹鋼上(shang)的彩色膜
不銹鋼先經(jing)鉻(ge)(ge)酸(suan)、硫酸(suan)著色，并經(jing)鉻(ge)(ge)酸(suan)－硫酸(suan)溶液陰極堅(jian)膜處理，然后在硫酸(suan)與（或）磷酸(suan)和表面活性劑的(de)溶液中進行陽極電解蝕(shi)刻，可得(de)到平(ping)滑的(de)蝕(shi)刻面。
③. 方(fang)琳專(zhuan)利(li)快(kuai)速深度電化(hua)學蝕刻液
三氯化鐵（FeCl3) 40%~60% (質量分數） 、水 余量 、電極 石墨
鹽酸（HCI) 1%~10% 、溫度 20~35℃ 、擴散(san)劑(ji)JFC 0.01%~1.00%
電流：先以Dk=0.1~0.5A/c㎡陰極極化1~2min,再以DA=0.6~1.0A/c㎡陽極極化50~60min。
蝕刻過程用噴(pen)淋裝置連續噴(pen)刷不銹鋼(gang)表面。
④. 何積銓專利超微精細蝕刻(ke)方法(fa)
三氯化鐵（FeCl3) 1000mL 、 重鉻酸鉀（K2Cr2O7) 0.5%~1.0% 、鹽酸（HCI) 40~50mL
輔助電極 18-8SS 、硝酸（HNO3) 150~200mL 、陽極與陰極面積比 SA:SK=1:1
電流：先以DK=0.5~1.0A/c㎡2陰極(ji)極(ji)化50~60min,再以DA=0.2~ 0.5A/c㎡陽極(ji)蝕刻。
蝕(shi)刻過程不斷(duan)攪拌蝕(shi)刻液。
⑤. 譚文(wen)武介紹了電解標印(yin)方法
用(yong)同為(wei)(wei)孔版(ban)的(de)蠟紙(zhi)或透明(ming)薄(bo)膜等模版(ban)代(dai)替(ti)絲網，將(jiang)電(dian)(dian)解標(biao)印(yin)(yin)設計成專用(yong)的(de)電(dian)(dian)解標(biao)印(yin)(yin)儀(yi)。將(jiang)輔助電(dian)(dian)極制成標(biao)印(yin)(yin)頭（打標(biao)頭），使(shi)刻印(yin)(yin)操作(zuo)更(geng)為(wei)(wei)簡便(bian)。電(dian)(dian)解蝕刻時隨標(biao)印(yin)(yin)字(zi)符的(de)多少變化自動(dong)調控電(dian)(dian)流與電(dian)(dian)壓，使(shi)之(zhi)保持電(dian)(dian)壓12~36V,電(dian)(dian)流0~2A,蝕刻時間2~3s,蝕刻深度(du)0.01~0.10mm,透明(ming)薄(bo)膜膜版(ban)的(de)使(shi)用(yong)壽命達(da)到上萬次。據(ju)報道，瑞典(dian)奧(ao)斯汀標(biao)志(zhi)系統(tong)公司在(zai)廣州(zhou)展示其專利(li)產品電(dian)(dian)解腐蝕打標(biao)機，其原理及操作(zuo)方法(fa)與上述電(dian)(dian)解標(biao)印(yin)(yin)完全一致。
6. 多(duo)層次蝕刻法
多層(ceng)次蝕(shi)刻(ke)(ke)法(fa)是通過系列(lie)的抗蝕(shi)涂膜和蝕(shi)刻(ke)(ke)步驟(zou)(zou)，獲得不銹鋼(gang)表面不同蝕(shi)刻(ke)(ke)深度的花紋圖案(an)的一(yi)種工藝方法(fa)。其工藝步驟(zou)(zou)為：
①. 在不(bu)銹鋼表面形成(cheng)第(di)一層次的抗蝕膜(mo)，蝕刻、去膜(mo)；
②. 在上述不銹(xiu)鋼表面形成第二層次(ci)的抗蝕(shi)膜，再次(ci)蝕(shi)刻(ke)，去膜；
③. 最少(shao)有一(yi)(yi)部分第(di)一(yi)(yi)層(ceng)(ceng)次和第(di)二層(ceng)(ceng)次的蝕刻(ke)圖紋(wen)互(hu)相覆蓋，使(shi)該處的表面被蝕刻(ke)兩次，形成不同蝕刻(ke)深度的多層(ceng)(ceng)次花(hua)紋(wen)圖案。
