1. 不(bu)銹鋼的活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕溶液(ye)成(cheng)分(fen)及工藝條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離(li)子水 160mL/L 、 陰極材料 鉛或不(bu)銹鋼
陽極(ji)面積(ji)(ji)：陰極(ji)面積(ji)(ji) 、 溫度 65~70℃
3. 彩色花紋不銹鋼的(de)制備原理
不(bu)銹(xiu)(xiu)鋼(gang)板基體經(jing)過前處(chu)理(li)，包(bao)括機械拋光、除油、由活化腐蝕或電拋光活化后晾干(gan)，在不(bu)銹(xiu)(xiu)鋼(gang)表面采(cai)用絲網漏印具有一(yi)定厚度、耐(nai)蝕性能(neng)好(hao)的(de)、附著牢固的(de)、易于(yu)用堿液去(qu)除的(de)、圖(tu)文(wen)再現精度高的(de)花紋(wen)圖(tu)案的(de)耐(nai)蝕墨(mo)膜，經(jing)過晾干(gan)、固化后采(cai)用化學或電化學著色，獲(huo)得(de)彩(cai)色花紋(wen)后，然后固膜處(chu)理(li)、封閉處(chu)理(li)，最后用堿溶液去(qu)除耐(nai)蝕墨(mo)膜。這(zhe)樣(yang)便獲(huo)得(de)了在不(bu)銹(xiu)(xiu)鋼(gang)板材(cai)上(shang)加(jia)工出各種精細圖(tu)案、文(wen)字、花紋(wen)的(de)彩(cai)色膜，做到錦上(shang)添花，提高彩(cai)色不(bu)銹(xiu)(xiu)鋼(gang)板材(cai)的(de)附加(jia)值，極(ji)具經(jing)濟意義。但(dan)立(li)體感(gan)不(bu)強。
4. 絲(si)網印刷原理

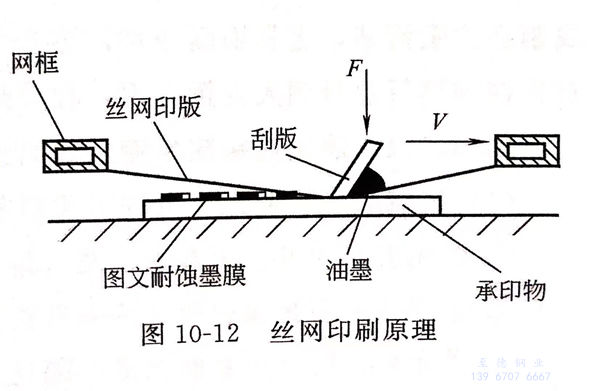

首先是在絲(si)網上(shang)制得印(yin)刷模(mo)板。在印(yin)刷模(mo)板上(shang)制成與所需花紋相反的(de)負片。使用(yong)較普遍(bian)的(de)制版(ban)法是照相制版(ban)法。在繃(beng)緊的(de)絲(si)網上(shang)涂布(bu)感光(guang)膠(jiao)，晾干后經曝光(guang)、顯影，即得印(yin)刷模(mo)板。印(yin)版(ban)上(shang)不(bu)需過(guo)(guo)墨的(de)部分受光(guang)形成固化膜，將(jiang)網孔封住，印(yin)刷時不(bu)透過(guo)(guo)油墨。印(yin)版(ban)上(shang)需過(guo)(guo)墨部分的(de)網孔不(bu)封閉，可將(jiang)油墨漏印(yin)在不(bu)銹(xiu)鋼表面上(shang)，見圖10-12.絲(si)網印(yin)版(ban)采(cai)用(yong)300目滌綸絲(si)網繃(beng)制。制版(ban)時涂敷厚(hou)度(du)為(wei)0.01~0.03mm的(de)重氮感光(guang)膠(jiao)。耐(nai)印(yin)力(li)可高達5000~10000次。
5. 印制圖(tu)文耐蝕膜(mo)
耐蝕膜(mo)用(yong)油墨(mo)可采用(yong)金龍牌99-956和99-200K型堿溶(rong)性耐酸油墨(mo)。印制(zhi)圖文耐蝕膜(mo)要求(qiu)：
刮印(yin)角度(du) 25°~65° 、網版距 2~4mm 、刮印(yin)速(su)率 3.6~12m/min 、功能性油墨黏(nian)度(du) 4~12Pa·s
刮印壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜厚度 、0.05~0.07mm
圖文(wen)線條最細可(ke)達(da)(da)0.1mm,分(fen)辨率達(da)(da)150線／in(1in=0.0254m)。耐(nai)蝕膜與不銹鋼基體表面的牢固(gu)度達(da)(da)99%~100%。
耐蝕膜厚(hou)，覆(fu)蓋性(xing)(xing)好，耐蝕性(xing)(xing)強，但圖(tu)文(wen)再現(xian)(xian)精(jing)度(du)低，油(you)墨(mo)(mo)損耗量大(da)；印(yin)制的(de)(de)耐蝕膜薄，則覆(fu)蓋性(xing)(xing)差，耐蝕性(xing)(xing)弱，但圖(tu)文(wen)再現(xian)(xian)精(jing)度(du)高，油(you)墨(mo)(mo)損耗相對(dui)較小，但易出現(xian)(xian)針(zhen)孔(kong)，著(zhu)色液從針(zhen)孔(kong)處浸入(ru)，造成雜色花點(dian)的(de)(de)毛病。通(tong)過(guo)控制刮印(yin)角(jiao)度(du)、刮印(yin)壓力、網版距、油(you)墨(mo)(mo)黏度(du)等參數，獲得厚(hou)度(du)合理(li)的(de)(de)、尺寸為0.05~0.07mm、圖(tu)文(wen)再現(xian)(xian)精(jing)度(du)高、耐蝕性(xing)(xing)強、針(zhen)孔(kong)率小的(de)(de)耐蝕膜。
6. 不銹鋼彩色花紋(wen)板的制備(bei)工藝流程
工件材料(liao)（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械(xie)拋光(guang)（用600#、1000#、1400#粗細砂紙依次(ci)打磨(mo)至準鏡面光(guang)潔度）→除油（常規堿(jian)性除油，70~80℃,6~10min)→熱(re)水洗→冷水洗→電(dian)化(hua)學活化(hua)腐蝕或(huo)電(dian)化(hua)學拋光(guang)→清洗→晾干→絲(si)網印刷(shua)花紋圖案耐蝕膜 →干燥(zao)（自(zi)干1h,溫度60℃,烘(hong)烤4~5min)→著色（按(an)需要的顏色）→清洗→固(gu)膜處理→清洗→封閉→去除耐蝕膜（氫氧化(hua)鈉50~100g/L,溫度50~70℃,時間3~5min,用滌綸絲(si)刷(shua)刷(shua)去）→清洗→烘(hong)干。
