退火的低碳馬氏體不銹鋼，如12Cr13(410)具有類似于退火低碳合金鋼的切削特性。可是，退火的低碳馬氏體不(bu)銹鋼的硬度范圍一般比較高，因此，切削馬氏體不銹鋼需要更大的切削力。

 在多數(shu)情況下，12Cr13(410)馬氏體不(bu)銹(xiu)鋼或類似(si)牌號的(de)不(bu)銹(xiu)鋼都必(bi)須在淬火(huo)回(hui)火(huo)狀態下切(qie)削(xue)(xue)，通常(chang)硬(ying)度范(fan)圍在洛氏硬(ying)度26~32之間。在這一(yi)硬(ying)度范(fan)圍切(qie)削(xue)(xue)，應按比例增加切(qie)削(xue)(xue)力(li)和減少切(qie)削(xue)(xue)速度和進刀量。雖然刀具(ju)的(de)使(shi)用壽命(ming)會隨硬(ying)度的(de)增加而(er)縮短，但當(dang)切(qie)削(xue)(xue)上述硬(ying)度范(fan)圍的(de)低碳(tan)馬氏體不(bu)銹(xiu)鋼時，還是能獲得(de)良好的(de)表(biao)面光潔度和精確(que)度。

 含碳(tan)較高的馬氏(shi)體鋼，如30Cr13(420)和68Cr17(440A),特別是108Cr17(440C)鋼，切削(xue)難(nan)度(du)極大。這是由于：

 ①.  退(tui)火后仍有(you)很高的硬度(du)（布氏硬度(du)195~230);

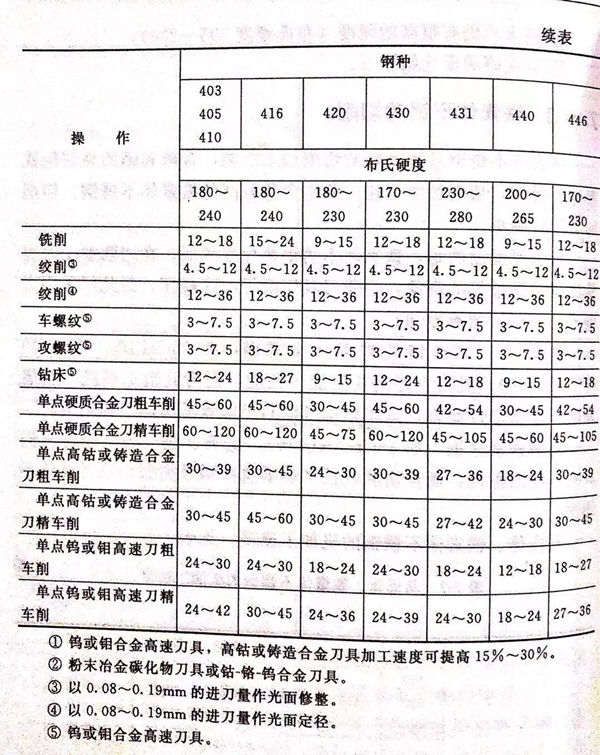

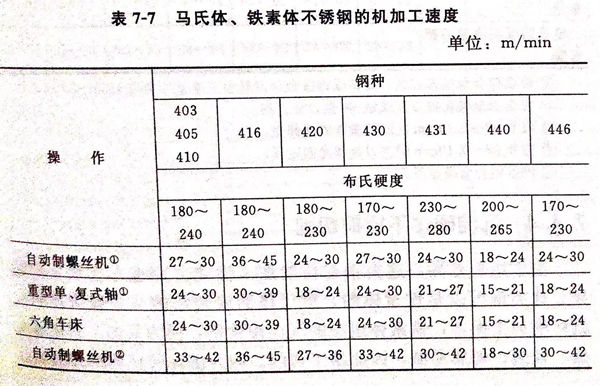

 ②. 存在硬的碳(tan)化鉻質點(dian)。
