世界各國設有拉拔式擴徑機共六臺，即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同，技術裝備不完全一樣，但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機，法國的擴徑機屬于前者，意大利的則屬于后者。這些擴徑機的平面布置（參見圖10-2)、設備形式與工藝流程基本相同，現簡述于后。

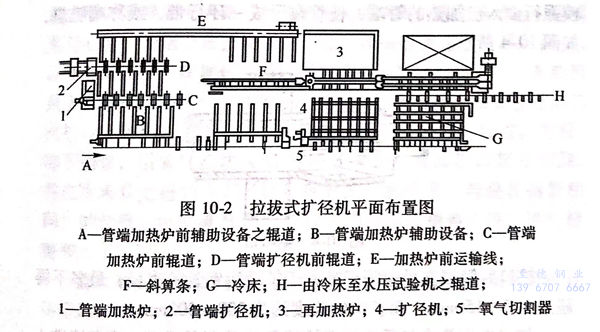

圖 10-2.jpg


1. 拉(la)拔式擴(kuo)徑機平面布置與設備組成


  6臺(tai)拉拔式擴徑機(ji)(ji)(ji)中(zhong)有5臺(tai)安(an)裝在大型（16英(ying)寸以上）周期軋(ya)管機(ji)(ji)(ji)組(zu)之后，只(zhi)有法國的(de)一(yi)臺(tai)安(an)裝在ф400自(zi)動軋(ya)管機(ji)(ji)(ji)組(zu)之后。拉拔式擴徑機(ji)(ji)(ji)組(zu)是(shi)由管端加熱(re)爐、端部擴徑機(ji)(ji)(ji)、再加熱(re)爐、擴徑機(ji)(ji)(ji)、氧氣切割(ge)器以及隨后的(de)精整設備所(suo)(suo)組(zu)成，如圖10-2所(suo)(suo)示，其工藝流程主要是(shi)由圖10-3所(suo)(suo)示的(de)工序組(zu)成。

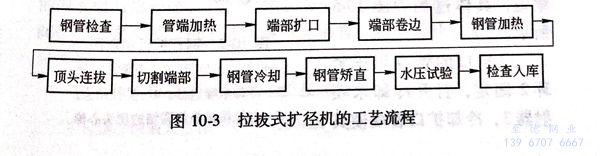

圖 10-3.jpg


  在大型周期式軋管機組上軋制完畢的不銹鋼管，經過檢查內外表面質量和幾何尺寸后，由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐，爐子采用焦爐煤氣或重油作為燃料，根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后，通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后，擴口壓力機將一凸模強行插入已加熱的管端，使管端形成一環行帶，或稱喇叭口，如圖10-4所示。

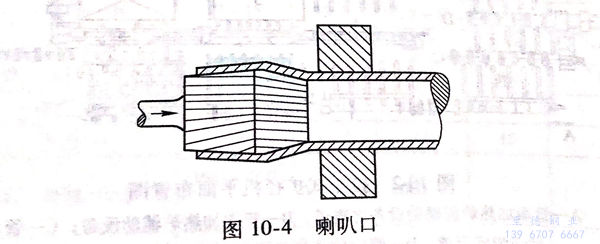

圖 10-4.jpg


 擴(kuo)(kuo)(kuo)口后管(guan)端直徑(jing)(jing)應(ying)等于(yu)或大于(yu)擴(kuo)(kuo)(kuo)徑(jing)(jing)后鋼(gang)管(guan)的直徑(jing)(jing)，最多不得超過(guo)100~150mm,而擴(kuo)(kuo)(kuo)口的長度約為300~500mm。


 擴(kuo)口之(zhi)不銹(xiu)(xiu)鋼管(guan)冷卻后通(tong)過運輸線E送往斜算條(tiao)(tiao)F,或(huo)直(zhi)接進(jin)入(ru)加(jia)熱爐3.加(jia)熱爐是(shi)一(yi)個長(chang)(chang)方形的斜底箱(xiang)式(shi)爐，爐底的一(yi)端有一(yi)凹槽（法國式(shi)）以適應擴(kuo)口管(guan)端加(jia)熱的要(yao)求。不銹(xiu)(xiu)鋼管(guan)從端面(mian)(mian)進(jin)爐，從側面(mian)(mian)出(chu)爐。加(jia)熱溫度(du)一(yi)般為(wei)1100~1150℃,加(jia)熱好之(zhi)后，提升側面(mian)(mian)爐門，不銹(xiu)(xiu)鋼管(guan)經過斜算條(tiao)(tiao)進(jin)入(ru)拉(la)拔式(shi)擴(kuo)徑(jing)機4,拉(la)拔式(shi)擴(kuo)徑(jing)機的主(zhu)要(yao)工作原理是(shi)：通(tong)過一(yi)組（3~4)個直(zhi)徑(jing)逐漸增大的頂頭插入(ru)并通(tong)過鋼管(guan)全長(chang)(chang)，使不銹(xiu)(xiu)鋼管(guan)直(zhi)徑(jing)擴(kuo)大，壁厚減薄，長(chang)(chang)度(du)略為(wei)縮短，具(ju)體(ti)過程如圖10-5所示。

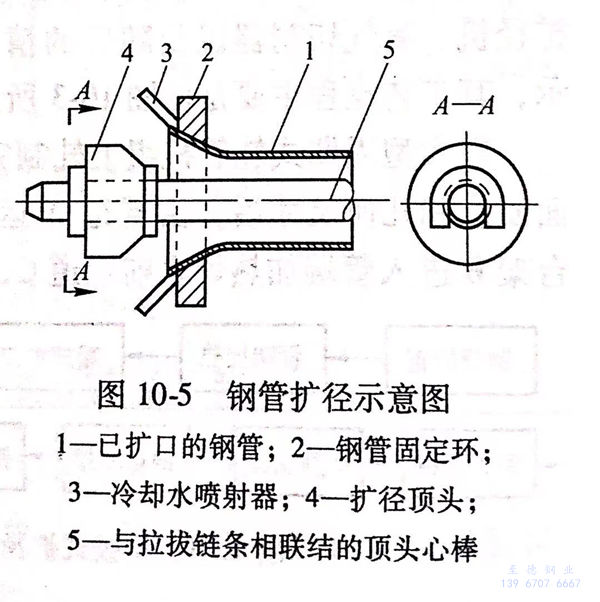

圖 10-5.jpg


 已擴(kuo)(kuo)(kuo)(kuo)口的管(guan)(guan)(guan)端(duan)(duan)用(yong)(yong)壓緊(jin)環(huan)2固(gu)定(ding)，打開冷(leng)(leng)卻水(shui)噴射器(qi)3,冷(leng)(leng)卻擴(kuo)(kuo)(kuo)(kuo)口管(guan)(guan)(guan)端(duan)(duan)使其(qi)“變黑”以增加(jia)鋼(gang)(gang)管(guan)(guan)(guan)強度(du)，隨(sui)后再引入第一個頂(ding)(ding)頭(tou)(tou)(tou)4.頂(ding)(ding)頭(tou)(tou)(tou)4固(gu)定(ding)在心(xin)棒(bang)5上(shang)，心(xin)棒(bang)的另(ling)一端(duan)(duan)與(yu)拉拔鏈條相(xiang)連(lian)，電動機使鏈條不斷運(yun)動產生拉力(li)，以使頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過整根(gen)(gen)鋼(gang)(gang)管(guan)(guan)(guan)插(cha)人頂(ding)(ding)頭(tou)(tou)(tou)時速度(du)要(yao)小些，之(zhi)(zhi)后速度(du)增大，使鋼(gang)(gang)管(guan)(guan)(guan)溫(wen)度(du)不致(zhi)過于(yu)降(jiang)低。當第一根(gen)(gen)頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過之(zhi)(zhi)后，緊(jin)接著引入第二(er)根(gen)(gen)直(zhi)徑(jing)稍(shao)大的頂(ding)(ding)頭(tou)(tou)(tou)，這(zhe)樣連(lian)續的引進(jin)(jin)頂(ding)(ding)頭(tou)(tou)(tou)與(yu)心(xin)棒(bang)，使不銹鋼(gang)(gang)管(guan)(guan)(guan)被擴(kuo)(kuo)(kuo)(kuo)至所需(xu)直(zhi)徑(jing)。頂(ding)(ding)頭(tou)(tou)(tou)拉拔速度(du)應盡可能快，以便有可能在一次(ci)加(jia)熱(re)擴(kuo)(kuo)(kuo)(kuo)口后就完(wan)成(cheng)所需(xu)擴(kuo)(kuo)(kuo)(kuo)徑(jing)的加(jia)工(gong)。一次(ci)加(jia)熱(re)最多(duo)可進(jin)(jin)行三四次(ci)拉拔，如還不能達(da)到所需(xu)直(zhi)徑(jing)，則需(xu)進(jin)(jin)行第二(er)次(ci)擴(kuo)(kuo)(kuo)(kuo)口、加(jia)熱(re)，并用(yong)(yong)一組直(zhi)徑(jing)更大的頂(ding)(ding)頭(tou)(tou)(tou)再次(ci)進(jin)(jin)行拉拔。之(zhi)(zhi)后，卸下(xia)不銹鋼(gang)(gang)管(guan)(guan)(guan)，用(yong)(yong)氧氣乙炔火焰圖(tu)10-2中5將(jiang)端(duan)(duan)部擴(kuo)(kuo)(kuo)(kuo)口部分切除(chu)，并在冷(leng)(leng)床G上(shang)進(jin)(jin)行冷(leng)(leng)卻，然后不銹鋼(gang)(gang)管(guan)(guan)(guan)按一般順序（與(yu)熱(re)軋鋼(gang)(gang)管(guan)(guan)(guan)相(xiang)同）的精整，由輥道H將(jiang)已擴(kuo)(kuo)(kuo)(kuo)徑(jing)之(zhi)(zhi)鋼(gang)(gang)管(guan)(guan)(guan)運(yun)往精整工(gong)段，進(jin)(jin)行精整和水(shui)壓試驗(yan)。
