1. 標(biao)題(ti)欄
標題欄提供的內容比圖紙目錄更(geng)進一(yi)(yi)層，其(qi)格式沒有統一(yi)(yi)規定。標題欄常(chang)見內容如下(xia)：
a. 項(xiang)目: 根據該項(xiang)工程的具體名(ming)稱(cheng)而定。
b. 圖名(ming): 表明本(ben)張圖紙的名(ming)稱和(he)主要內容。
c. 設計號: 指設計部門對該項工(gong)程的編號，有時(shi)也(ye)是工(gong)程的代號。
d. 圖(tu)別(bie): 表明本圖(tu)所屬(shu)的專(zhuan)業和(he)設計(ji)階段。
e. 圖(tu)號: 表明本(ben)專業圖(tu)紙的編(bian)號順序（一般用阿拉(la)伯數字注寫(xie)）。
2. 比例(li)

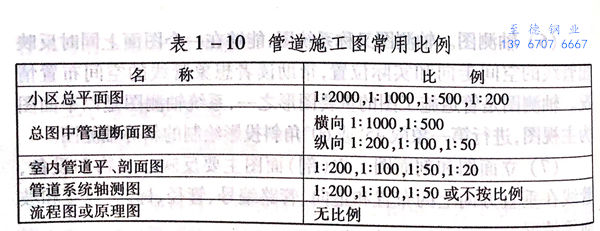

管(guan)道施工(gong)圖上(shang)的(de)長短與實際相比(bi)的(de)關系叫做比(bi)例(li)。各(ge)類(lei)管(guan)道施工(gong)圖常用的(de)比(bi)例(li)見(jian)表1-10.
3. 標高的表示

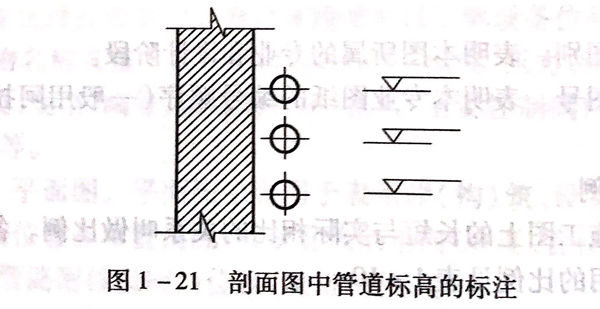

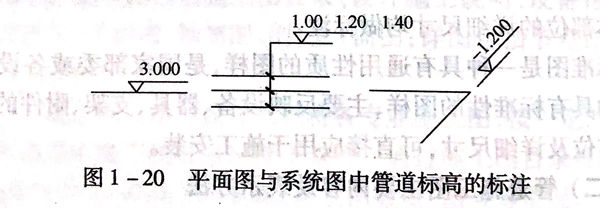

標(biao)(biao)高是標(biao)(biao)注(zhu)管道或建筑物高度的一種尺(chi)寸形(xing)式。標(biao)(biao)高符號(hao)的形(xing)式見圖1-20.標(biao)(biao)高符號(hao)用細(xi)實(shi)線繪(hui)制，三角形(xing)的尖(jian)端畫(hua)在標(biao)(biao)高引(yin)出線上，表示標(biao)(biao)高位置，尖(jian)端的指(zhi)向(xiang)可(ke)向(xiang)下(xia)，也可(ke)向(xiang)上。剖面圖中(zhong)的管道標(biao)(biao)高按圖1-21標(biao)(biao)注(zhu)。
標高(gao)(gao)值(zhi)以(yi)米為單位(wei)，在一般圖紙中(zhong)宜(yi)注(zhu)寫到小數點(dian)(dian)(dian)后3位(wei)，在總平面圖及相應(ying)的(de)小區管(guan)道(dao)(dao)施工(gong)圖中(zhong)可注(zhu)寫到小數點(dian)(dian)(dian)后2位(wei)。各種管(guan)道(dao)(dao)在起(qi)訖點(dian)(dian)(dian)、轉角點(dian)(dian)(dian)、連接點(dian)(dian)(dian)、變(bian)坡點(dian)(dian)(dian)、交(jiao)叉點(dian)(dian)(dian)等處需要標注(zhu)管(guan)道(dao)(dao)的(de)標高(gao)(gao)，地溝(gou)宜(yi)標注(zhu)溝(gou)底標高(gao)(gao)，壓力(li)管(guan)道(dao)(dao)宜(yi)標注(zhu)管(guan)中(zhong)心(xin)標高(gao)(gao)，室(shi)內(nei)外重力(li)管(guan)道(dao)(dao)宜(yi)標注(zhu)管(guan)內(nei)底標高(gao)(gao)，必要時室(shi)內(nei)架空重力(li)管(guan)道(dao)(dao)可標注(zhu)管(guan)中(zhong)心(xin)標高(gao)(gao)（圖中(zhong)應(ying)加(jia)以(yi)說明(ming)）。
4. 方位(wei)標的表(biao)示

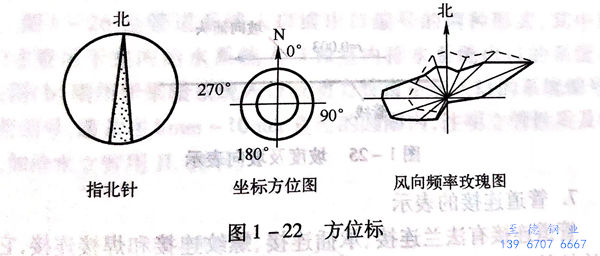

確(que)定管道安裝方(fang)位(wei)基(ji)準(zhun)的圖(tu)標(biao)，稱為方(fang)位(wei)標(biao)。管道底層平(ping)面上(shang)一般(ban)用(yong)指北針(zhen)表示建(jian)筑物或管線的方(fang)位(wei)；建(jian)筑總平(ping)面圖(tu)或室外總體管道布置圖(tu)上(shang)還可用(yong)風向(xiang)頻(pin)率玫瑰圖(tu)表示方(fang)向(xiang)，見圖(tu)1-22。
5. 管徑的表示
施工(gong)圖上管(guan)(guan)(guan)道管(guan)(guan)(guan)徑(jing)尺寸(cun)以(yi)毫(hao)米為單位，標注時通常只注寫代號與數字，而不注明單位。低壓流體(ti)輸送用鍍(du)鋅(xin)焊接(jie)鋼(gang)管(guan)(guan)(guan)、不鍍(du)鋅(xin)焊接(jie)鋼(gang)管(guan)(guan)(guan)、鑄鐵管(guan)(guan)(guan)、硬聚(ju)氯(lv)乙烯(xi)管(guan)(guan)(guan)、聚(ju)丙烯(xi)管(guan)(guan)(guan)等(deng)，管(guan)(guan)(guan)徑(jing)應以(yi)公稱(cheng)直徑(jing)DN表(biao)示(shi)，如DN15;無縫(feng)鋼(gang)管(guan)(guan)(guan)、直縫(feng)或螺旋縫(feng)焊接(jie)鋼(gang)管(guan)(guan)(guan)、有色金屬管(guan)(guan)(guan)、不銹鋼(gang)管(guan)(guan)(guan)等(deng)，管(guan)(guan)(guan)徑(jing)應以(yi)外徑(jing)x壁厚表(biao)示(shi)，如D108×4; 耐酸瓷管(guan)(guan)(guan)、混(hun)凝土(tu)管(guan)(guan)(guan)、鋼(gang)筋混(hun)凝土(tu)管(guan)(guan)(guan)、陶(tao)土(tu)管(guan)(guan)(guan)（缸瓦管(guan)(guan)(guan)）等(deng)，管(guan)(guan)(guan)徑(jing)應以(yi)內徑(jing)d表(biao)示(shi)，如d230。

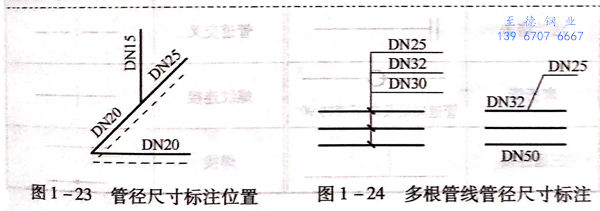

特別提醒：管(guan)(guan)徑(jing)在(zai)圖(tu)紙上(shang)(shang)一般標(biao)注(zhu)在(zai)以(yi)下位(wei)置上(shang)(shang)：管(guan)(guan)徑(jing)尺(chi)寸變徑(jing)處，水(shui)平管(guan)(guan)道(dao)的(de)(de)上(shang)(shang)方(fang)，斜管(guan)(guan)道(dao)的(de)(de)斜上(shang)(shang)方(fang)，立(li)管(guan)(guan)道(dao)的(de)(de)左(zuo)側(ce)，見圖(tu)1-23。當管(guan)(guan)徑(jing)尺(chi)寸無法(fa)按上(shang)(shang)述位(wei)置標(biao)注(zhu)時，可另(ling)找適當位(wei)置標(biao)注(zhu)。多根管(guan)(guan)線(xian)的(de)(de)管(guan)(guan)徑(jing)尺(chi)寸可用引出線(xian)標(biao)注(zhu)，見圖(tu)1-24。
6. 坡度(du)、坡向的表示

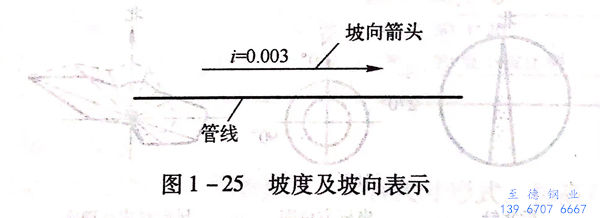

管道的(de)(de)坡度(du)及坡向(xiang)表(biao)示管道傾斜的(de)(de)程度(du)和高低方(fang)(fang)向(xiang)，坡度(du)用(yong)字母“i”表(biao)示，在其后(hou)加上等號并注寫坡度(du)值；坡向(xiang)用(yong)單面(mian)箭頭表(biao)示，箭頭指向(xiang)低的(de)(de)一端。常用(yong)的(de)(de)表(biao)示方(fang)(fang)法見圖1-25。
7. 管道連(lian)接的表示(shi)

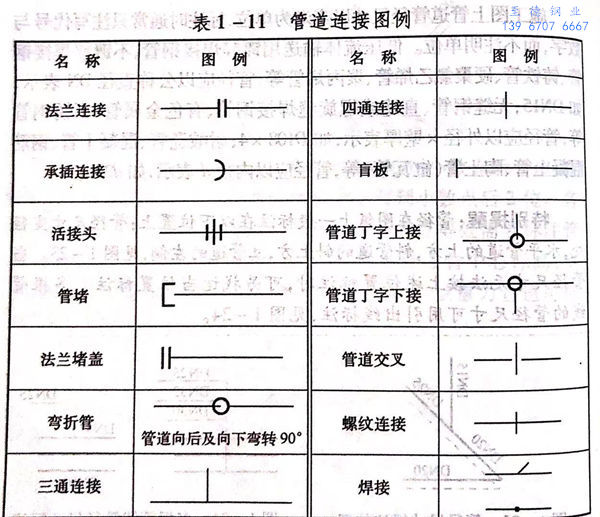

管(guan)道連(lian)接(jie)有法蘭連(lian)接(jie)、承(cheng)插連(lian)接(jie)、螺紋連(lian)接(jie)和(he)焊接(jie)連(lian)接(jie)，它們(men)的連(lian)接(jie)符號見(jian)表1-11。
8. 管(guan)線的表(biao)示
管(guan)(guan)線的表(biao)示方法很多(duo)，可(ke)在(zai)(zai)管(guan)(guan)線進入建筑(zhu)物入口處進行(xing)編號(hao)(hao)(hao)。管(guan)(guan)道(dao)立管(guan)(guan)較多(duo)時，可(ke)進行(xing)立管(guan)(guan)編號(hao)(hao)(hao)，并在(zai)(zai)管(guan)(guan)道(dao)上標注出管(guan)(guan)材、介質代號(hao)(hao)(hao)、工藝參數(shu)及安裝數(shu)據等。

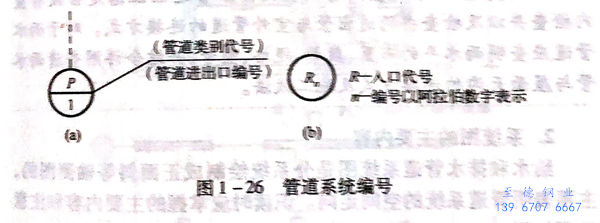

圖(tu)(tu)1-26是管道系(xi)(xi)統(tong)(tong)入(ru)口(kou)(kou)或(huo)(huo)出口(kou)(kou)編(bian)(bian)號(hao)的兩種形式，其中圖(tu)(tu)（a)主要用于室(shi)內給(gei)水系(xi)(xi)統(tong)(tong)入(ru)口(kou)(kou)和(he)室(shi)內排水系(xi)(xi)統(tong)(tong)出口(kou)(kou)的系(xi)(xi)統(tong)(tong)編(bian)(bian)號(hao)；圖(tu)(tu)（b)則用于采暖(nuan)系(xi)(xi)統(tong)(tong)人(ren)口(kou)(kou)或(huo)(huo)動(dong)力管道系(xi)(xi)統(tong)(tong)人(ren)口(kou)(kou)的系(xi)(xi)統(tong)(tong)編(bian)(bian)號(hao)。立管編(bian)(bian)號(hao)，通(tong)常(chang)在8mm~10mm直徑的圓圈內，注明立管性(xing)質及(ji)編(bian)(bian)號(hao)，如給(gei)水立管用JL表示。
