建筑給排(pai)水管(guan)道施工圖(tu)(tu)主要包括平面圖(tu)(tu)、系(xi)統圖(tu)(tu)和(he)詳圖(tu)(tu)三部分。
1. 平面圖的主要內(nei)容
建(jian)筑(zhu)給排水管道平面(mian)布(bu)置圖是施工(gong)圖中(zhong)最重要(yao)和(he)(he)最基本的圖樣，其比例(li)為1:50和(he)(he)1:100兩種。主要(yao)表明室內給水排水管道、衛生器具(ju)和(he)(he)用(yong)水設備的平面(mian)布(bu)置。識讀時應掌(zhang)握(wo)的主要(yao)內容(rong)和(he)(he)注意事項有以下幾點：
a. 查(cha)明衛(wei)生(sheng)器具(ju)、用水設備(bei)（開(kai)水爐、水加熱(re)器）和升壓設備(bei)（水泵(beng)、水箱(xiang)）的類型(xing)、數量、安裝位置、定位尺寸。
b. 弄(nong)清給水(shui)引入管(guan)和污(wu)水(shui)排出管(guan)的平面位(wei)置、走(zou)向、定位(wei)尺寸與室(shi)外給排水(shui)管(guan)網的連接方式、管(guan)徑及(ji)坡度。
c. 查明(ming)給水排水干管(guan)、主管(guan)、支(zhi)管(guan)的平面位(wei)置與走向、管(guan)徑尺(chi)寸及(ji)立管(guan)編號。
d. 對于消(xiao)防給水管道應(ying)查明(ming)(ming)消(xiao)防栓的布置(zhi)、口徑大小(xiao)及消(xiao)防栓箱(xiang)形式與設置(zhi)。對于自動噴水滅火系統(tong)，還應(ying)查明(ming)(ming)噴頭的類型(xing)、數量以及報警閥組等消(xiao)防部件(jian)的平面位置(zhi)、數量、規格、型(xing)號。
e. 應查明水(shui)表(biao)的型號(hao)、安裝位(wei)置及(ji)水(shui)表(biao)前(qian)后的閥門設置情(qing)況。
f. 對于室內(nei)排水管道，應查(cha)明清通設(she)備(bei)的布置情況，同時(shi)，彎頭、三(san)通應考慮(lv)是否帶(dai)檢修門。
特別提醒：對(dui)于大型(xing)廠房的室(shi)(shi)(shi)內排水(shui)(shui)管(guan)道(dao)應注意是否(fou)設有(you)室(shi)(shi)(shi)內檢(jian)查井以及檢(jian)查井的進出(chu)管(guan)與室(shi)(shi)(shi)外管(guan)道(dao)的連接方(fang)式。對(dui)于雨水(shui)(shui)管(guan)道(dao)應查明雨水(shui)(shui)斗(dou)的布(bu)置、數量(liang)、規格、型(xing)號，并結合(he)詳圖查清(qing)雨水(shui)(shui)管(guan)與屋面天溝(gou)的連接方(fang)式及施(shi)工做法。
2. 系統圖(tu)的主要內容
給水和排水管道(dao)系統(tong)圖是分系統(tong)繪制(zhi)成正面斜(xie)等(deng)軸測圖的，主(zhu)(zhu)要(yao)表(biao)明(ming)管道(dao)系統(tong)的空間走向。識讀時(shi)應掌握的主(zhu)(zhu)要(yao)內容和注意(yi)事項(xiang)如下：
a. 查(cha)明給水(shui)管(guan)(guan)道(dao)系(xi)統的具體走向，干(gan)管(guan)(guan)敷設(she)形(xing)式(shi)、管(guan)(guan)徑(jing)尺寸、閥(fa)門設(she)置(zhi)以(yi)及(ji)管(guan)(guan)道(dao)標(biao)高。識讀給水(shui)系(xi)統圖(tu)時，應按引入管(guan)(guan)、干(gan)管(guan)(guan)、立管(guan)(guan)、支管(guan)(guan)及(ji)用水(shui)設(she)備(bei)的順序(xu)進行。
b. 查明排水(shui)(shui)管(guan)(guan)(guan)(guan)道系(xi)(xi)統(tong)的(de)(de)具(ju)(ju)體走向、管(guan)(guan)(guan)(guan)路(lu)分支情況(kuang)，管(guan)(guan)(guan)(guan)徑尺寸(cun)、橫管(guan)(guan)(guan)(guan)坡度、管(guan)(guan)(guan)(guan)道標高(gao)、存水(shui)(shui)彎形式、清(qing)通設備型(xing)號、彎頭、三通的(de)(de)選用是否符合規范要求。識讀(du)排水(shui)(shui)管(guan)(guan)(guan)(guan)道系(xi)(xi)統(tong)圖時，應按衛(wei)生器具(ju)(ju)或排水(shui)(shui)設備的(de)(de)存水(shui)(shui)彎、器具(ju)(ju)排水(shui)(shui)管(guan)(guan)(guan)(guan)、排水(shui)(shui)橫管(guan)(guan)(guan)(guan)、立管(guan)(guan)(guan)(guan)、排出(chu)管(guan)(guan)(guan)(guan)的(de)(de)順序進行。
3. 詳圖的主要內容(rong)
室內給排水(shui)(shui)管(guan)(guan)道(dao)詳圖(tu)主要(yao)包括管(guan)(guan)道(dao)節點、水(shui)(shui)表、消防栓、水(shui)(shui)加熱器(qi)、開(kai)水(shui)(shui)爐(lu)、衛生器(qi)具、穿墻(qiang)套管(guan)(guan)、排水(shui)(shui)設(she)備、管(guan)(guan)道(dao)支架等，圖(tu)上均注有(you)詳細尺寸，可供(gong)安裝時直(zhi)接(jie)使用。

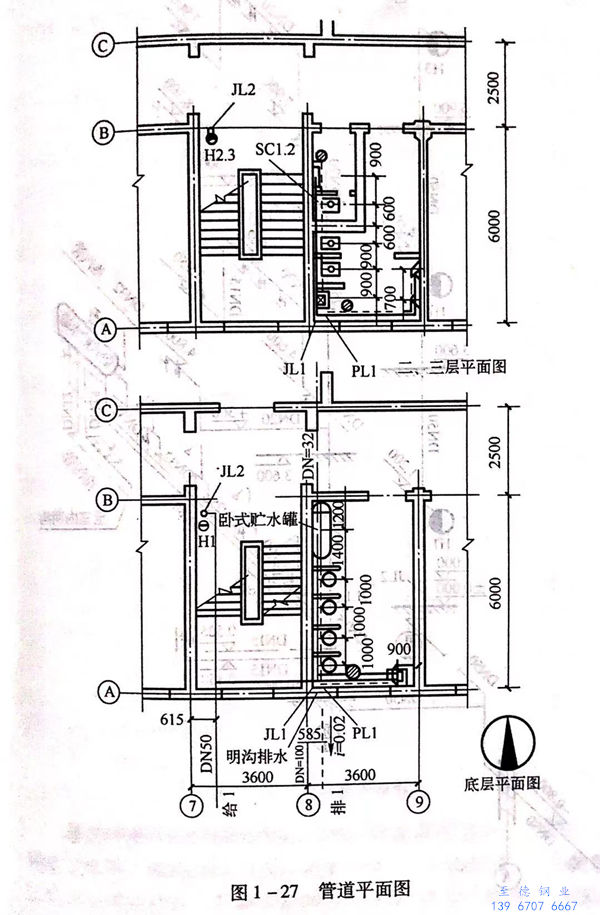

【實例(li)】圖(tu)1-27~圖(tu)1-29是某三(san)層(ceng)辦公樓的給水(shui)排(pai)水(shui)管道平面圖(tu)和(he)系統圖(tu)，試對這套施工圖(tu)進行識(shi)讀。
通過識讀平面(mian)圖得知該辦(ban)公(gong)樓底層(ceng)設有(you)淋浴間(jian)，二(er)(er)層(ceng)和三(san)層(ceng)設有(you)衛生(sheng)間(jian)。淋浴間(jian)內(nei)設有(you)四組(zu)淋浴器(qi)、一只洗臉(lian)盆(pen)(pen)、一只地漏(lou)。二(er)(er)層(ceng)衛生(sheng)間(jian)內(nei)設有(you)三(san)套(tao)高水箱(xiang)蹲式大便器(qi)、兩(liang)套(tao)小便器(qi)、一只洗臉(lian)盆(pen)(pen)、兩(liang)只地漏(lou)。三(san)層(ceng)衛生(sheng)間(jian)布置與二(er)(er)層(ceng)相同。每(mei)層(ceng)樓梯間(jian)均(jun)設有(you)消防栓箱(xiang)。

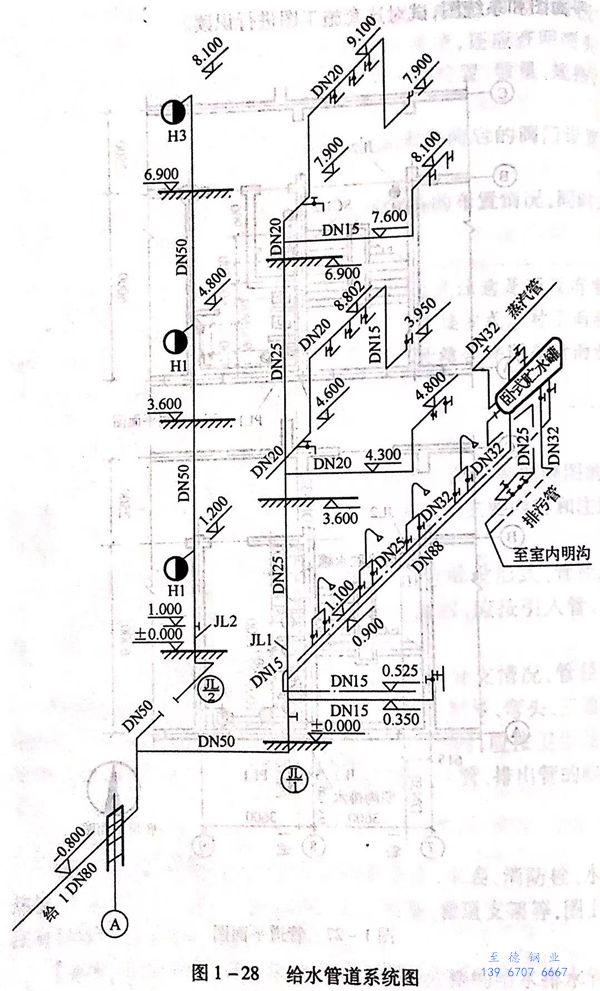

給水引入(ru)管(guan)的位(wei)置(zhi)處于7號軸線東615mm處，由(you)南向北(bei)進(jin)入(ru)室(shi)內(nei)并分兩路，一路由(you)西向東進(jin)入(ru)淋(lin)浴間，立管(guan)編號為JL1;另一路進(jin)人室(shi)內(nei)后向北(bei)至消防栓箱，消防立管(guan)編號為JL2。
JL1位于A軸(zhou)線(xian)和8號軸(zhou)線(xian)的(de)墻角處，該立管(guan)(guan)在底層分兩路(lu)(lu)(lu)供(gong)水(shui)(shui)，一(yi)路(lu)(lu)(lu)由南向北沿8號軸(zhou)線(xian)沿墻敷(fu)(fu)設(she)，管(guan)(guan)徑(jing)為DN32,標高為0.900m,經過四組淋(lin)浴器進入貯水(shui)(shui)罐(guan)。另一(yi)路(lu)(lu)(lu)沿A軸(zhou)線(xian)沿墻敷(fu)(fu)設(she)，送至洗臉(lian)盆，標高為0.350m,管(guan)(guan)徑(jing)為DN15.管(guan)(guan)道在二層也分兩路(lu)(lu)(lu)供(gong)水(shui)(shui)，一(yi)路(lu)(lu)(lu)為洗滌盆供(gong)水(shui)(shui)，標高為4.6m,管(guan)(guan)徑(jing)為DN20.又登(deng)(deng)高至標高5.800m,管(guan)(guan)徑(jing)為DN20,為蹲式大(da)便器高水(shui)(shui)箱(xiang)供(gong)水(shui)(shui)，再(zai)返(fan)低至3.950m,管(guan)(guan)徑(jing)為DN15,為洗臉(lian)盆供(gong)水(shui)(shui)。另一(yi)路(lu)(lu)(lu)由西向東，標高為4.300m,登(deng)(deng)高至4.800m轉向北，為小便器供(gong)水(shui)(shui)。
JL2設在(zai)B軸線和7號軸線的樓梯間，在(zai)標(biao)高1.000m處(chu)設閘閥，消(xiao)防栓編號為H1、H2、H3,分別設在(zai)1層～3層距地面1.2m處(chu)。

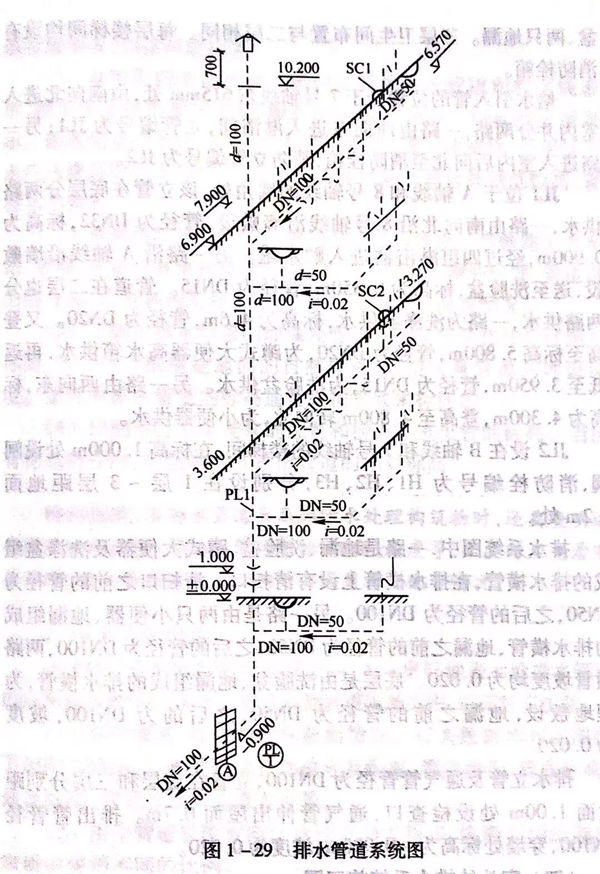

排(pai)水系(xi)統圖(tu)中，一(yi)路(lu)是地漏(lou)、洗臉(lian)盆、蹲式(shi)大便器及(ji)洗滌盆組(zu)成的(de)(de)(de)排(pai)水橫(heng)(heng)管(guan)(guan)，在排(pai)水橫(heng)(heng)管(guan)(guan)上設有(you)清掃(sao)口。清掃(sao)口之(zhi)前(qian)(qian)的(de)(de)(de)管(guan)(guan)徑(jing)為(wei)DN50,之(zhi)后的(de)(de)(de)管(guan)(guan)徑(jing)為(wei)DN100.另一(yi)路(lu)是由兩只(zhi)小便器、地漏(lou)組(zu)成的(de)(de)(de)排(pai)水橫(heng)(heng)管(guan)(guan)，地漏(lou)之(zhi)前(qian)(qian)的(de)(de)(de)管(guan)(guan)徑(jing)為(wei)DN50,之(zhi)后的(de)(de)(de)管(guan)(guan)徑(jing)為(wei)DN100,兩路(lu)橫(heng)(heng)管(guan)(guan)坡(po)度均為(wei)0.020.底層是由洗臉(lian)盆、地漏(lou)組(zu)成的(de)(de)(de)排(pai)水橫(heng)(heng)管(guan)(guan)，為(wei)埋地敷設，地漏(lou)之(zhi)前(qian)(qian)的(de)(de)(de)管(guan)(guan)徑(jing)為(wei) DN50,之(zhi)后的(de)(de)(de)為(wei)DN100,坡(po)度為(wei)0.020。
排水立管(guan)(guan)及通(tong)(tong)氣管(guan)(guan)管(guan)(guan)徑為DN100,立管(guan)(guan)在底(di)層(ceng)和三層(ceng)分(fen)別距(ju)地面1.00m處設檢查(cha)口，通(tong)(tong)氣管(guan)(guan)伸(shen)出屋(wu)面0.7m.排出管(guan)(guan)管(guan)(guan)徑DN100,穿墻(qiang)處標高為－0.900m,坡度為0.020。
