1. 散熱器組對方法

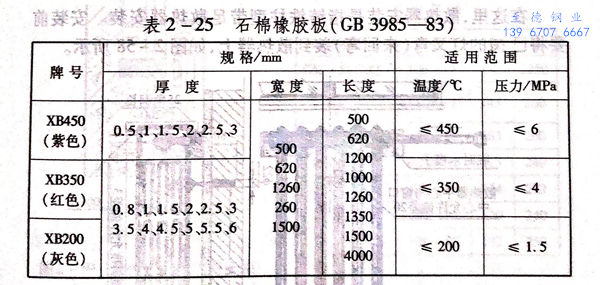

散(san)熱(re)器應選(xuan)購合格產品，上下對(dui)口表面應在一個(ge)平面上，不(bu)得歪斜(xie)。對(dui)口中(zhong)心距離準確，對(dui)絲(si)與散(san)熱(re)器內螺紋的(de)松緊應適(shi)度，間隙(xi)不(bu)可過大(da)。墊(dian)(dian)(dian)(dian)片不(bu)得使(shi)(shi)用橡(xiang)膠(jiao)墊(dian)(dian)(dian)(dian)或橡(xiang)膠(jiao)攙石(shi)棉(mian)(mian)(mian)(mian)的(de)合成墊(dian)(dian)(dian)(dian)，必須使(shi)(shi)用橡(xiang)膠(jiao)石(shi)棉(mian)(mian)(mian)(mian)墊(dian)(dian)(dian)(dian)（又稱石(shi)棉(mian)(mian)(mian)(mian)橡(xiang)膠(jiao)墊(dian)(dian)(dian)(dian)，它是(shi)用橡(xiang)膠(jiao)石(shi)棉(mian)(mian)(mian)(mian)板沖制(zhi)加工的(de)墊(dian)(dian)(dian)(dian)片），其厚度為1.0mm~1.5mm,不(bu)能(neng)用雙墊(dian)(dian)(dian)(dian)。橡(xiang)膠(jiao)石(shi)棉(mian)(mian)(mian)(mian)板的(de)牌號(hao)和規格見表2-25。表中(zhong)分高壓(ya)(ya)、中(zhong)壓(ya)(ya)、低壓(ya)(ya)三種(zhong)牌號(hao)，常用的(de)中(zhong)壓(ya)(ya)板和低壓(ya)(ya)板沖制(zhi)的(de)墊(dian)(dian)(dian)(dian)片。中(zhong)壓(ya)(ya)墊(dian)(dian)(dian)(dian)片在使(shi)(shi)用前(qian)應在機(ji)油里浸泡幾(ji)分鐘(zhong)；低壓(ya)(ya)板墊(dian)(dian)(dian)(dian)片應在機(ji)油里蘸一下撈出來控干。使(shi)(shi)用時將墊(dian)(dian)(dian)(dian)片放入已調和（用清油調和）稀稠適(shi)度的(de)鉛油桶里攪動，撈出來且不(bu)流淌，或輕(qing)度流淌即可使(shi)(shi)用。
組對(dui)(dui)時(shi)(shi)，應將散熱器(qi)對(dui)(dui)口表面的(de)銹污清除(chu)干凈，將正扣(kou)朝(chao)向(xiang)上方(fang)(fang)，對(dui)(dui)絲(si)的(de)正扣(kou)朝(chao)向(xiang)下(xia)方(fang)(fang)碼放(fang)好備用(yong)。把(ba)(ba)組對(dui)(dui)散熱器(qi)的(de)架子(zi)與地(di)面固(gu)定(ding)牢固(gu)。把(ba)(ba)正扣(kou)朝(chao)向(xiang)上方(fang)(fang)的(de)散熱器(qi)邊片(pian)(pian)固(gu)定(ding)在架子(zi)上，再(zai)把(ba)(ba)正扣(kou)朝(chao)向(xiang)下(xia)方(fang)(fang)的(de)對(dui)(dui)絲(si)擰(ning)入散熱器(qi)內(nei)1扣(kou)～2扣(kou)，然(ran)后(hou)把(ba)(ba)涂有鉛油的(de)墊片(pian)(pian)套在對(dui)(dui)絲(si)上。把(ba)(ba)第二片(pian)(pian)（中片(pian)(pian)）的(de)正扣(kou)朝(chao)向(xiang)上方(fang)(fang)摞在對(dui)(dui)絲(si)上用(yong)散熱器(qi)鑰匙把(ba)(ba)已擰(ning)入第一(yi)片(pian)(pian)的(de)對(dui)(dui)絲(si)逆時(shi)(shi)針(zhen)旋轉一(yi)扣(kou)再(zai)順(shun)時(shi)(shi)針(zhen)兩人（兩個對(dui)(dui)絲(si)）同時(shi)(shi)輕輕旋轉，待兩個對(dui)(dui)絲(si)均(jun)人扣(kou)時(shi)(shi)，再(zai)快速擰(ning)緊(jin)即可。
特別(bie)提(ti)(ti)醒(xing)：柱形散熱器(qi)14片(pian)以內用2片(pian)帶(dai)足(zu)（邊）片(pian)，15片(pian)～24片(pian)用3片(pian)帶(dai)足(zu)片(pian)。20片(pian)（含(han)）以上應加裝(zhuang)4根(gen)附加拉(la)條(tiao)，拉(la)條(tiao)直(zhi)徑為ф10mm或ф8mm,散熱器(qi)與(yu)螺母之(zhi)間應加裝(zhuang)鑄(zhu)鐵騎(qi)碼（由散熱器(qi)廠家提(ti)(ti)供）。
需(xu)要安裝冷風(feng)門時(shi)，應把與支管連接(jie)的(de)異側邊片(pian)(pian)在(zai)(zai)組對(dui)前鉆孔(kong)。當系(xi)統為(wei)熱(re)水時(shi)，應在(zai)(zai)邊片(pian)(pian)最上方某一角處(chu)有(you)專為(wei)冷風(feng)門鉆孔(kong)用的(de)加厚部(bu)位（其中心有(you)凹進(jin)表面的(de)小陷窩），以便鉆孔(kong)。如(ru)該系(xi)統為(wei)低壓(ya)蒸汽(qi)采用時(shi)，則(ze)應在(zai)(zai)邊片(pian)(pian)下部(bu)下偏1/3處(chu)亦有(you)小陷窩可供鉆孔(kong)和攻絲。
鉆孔(kong)所用鉆頭直徑為ф8.6mm或ф8.7mm.
2. 散熱器安裝

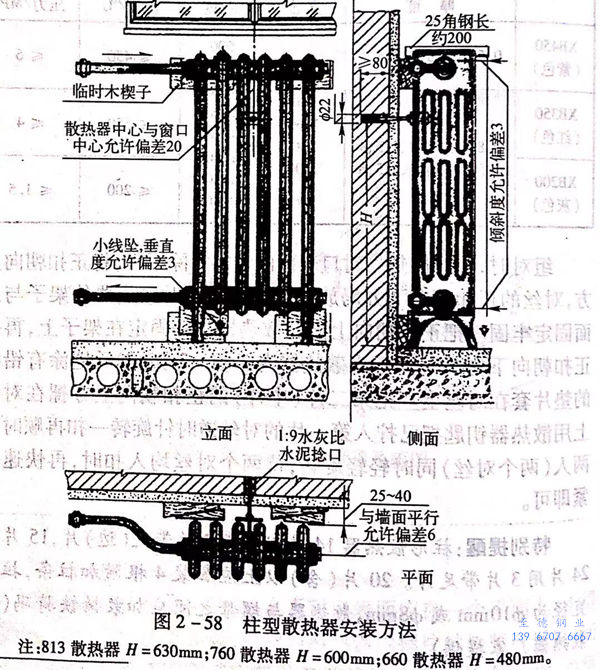

在這里(li)，散熱(re)器安(an)裝是(shi)指鑄鐵柱型帶足(zu)散熱(re)器安(an)裝。安(an)裝前要將已(yi)撼(han)的燈叉彎(wan)（來回彎(wan)）裝到散熱(re)器上，如圖2-58所示。

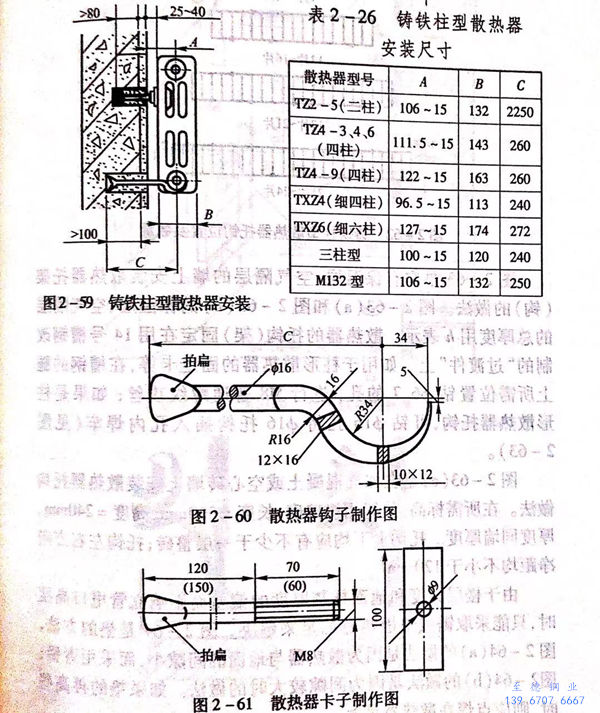

圖2-59是鑄鐵柱型散熱(re)器安裝，也適用于(yu)鋼柱型散熱(re)器安裝。
圖2-60為散熱(re)器鉤子制作圖。
圖2-61 為散熱(re)器卡子制作圖。

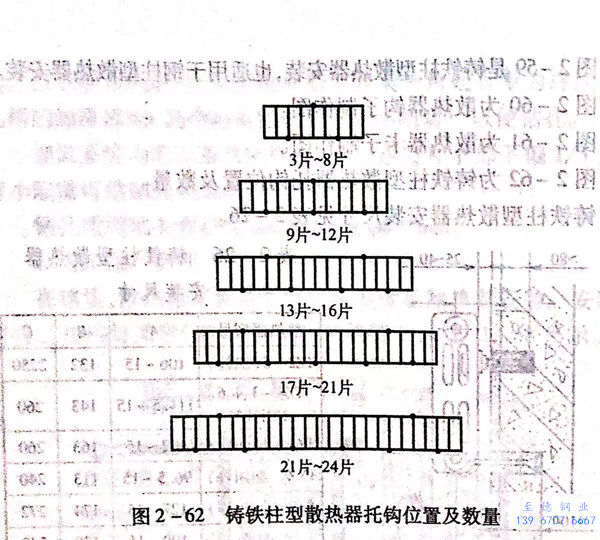

圖(tu)2-62為鑄(zhu)鐵柱型(xing)散熱器托(tuo)鉤位置及數(shu)量。
鑄鐵柱型散(san)執(zhi)器安裝(zhuang)尺寸見表2-26。

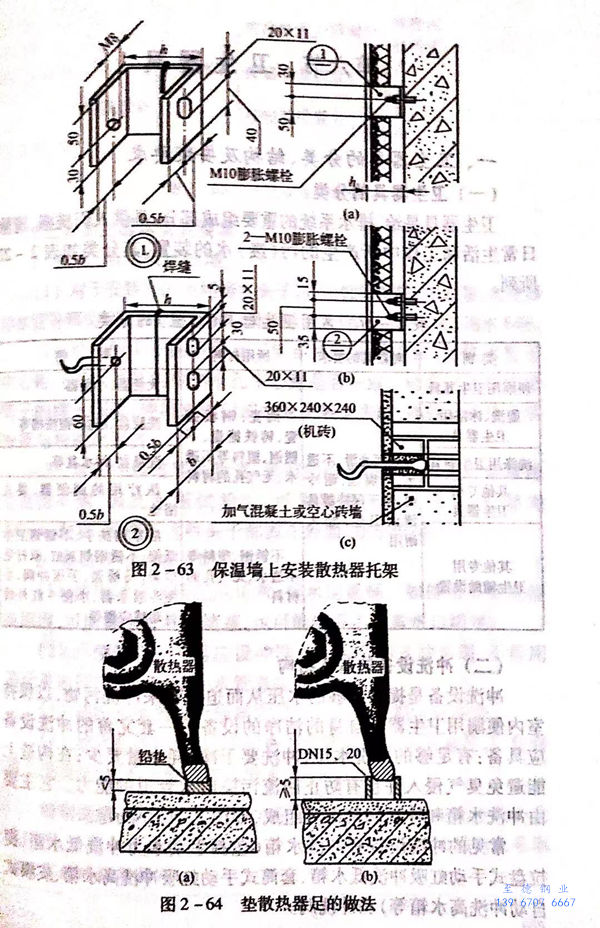

圖2-63是在有保(bao)溫層、空(kong)氣(qi)隔(ge)層的(de)(de)(de)墻上(shang)安裝(zhuang)散(san)(san)熱(re)器(qi)(qi)(qi)托(tuo)(tuo)(tuo)(tuo)架（鉤(gou)）的(de)(de)(de)做法(fa)。圖2-63(a)和(he)圖2-63(b)的(de)(de)(de)保(bao)溫層、空(kong)氣(qi)隔(ge)層的(de)(de)(de)總厚度用(yong)h表示。散(san)(san)熱(re)器(qi)(qi)(qi)的(de)(de)(de)托(tuo)(tuo)(tuo)(tuo)鉤(gou)（架）固(gu)定在用(yong)14號槽鋼改制的(de)(de)(de)“過渡(du)件”上(shang)。如用(yong)于柱形(xing)散(san)(san)熱(re)器(qi)(qi)(qi)的(de)(de)(de)固(gu)定卡等，在槽鋼的(de)(de)(de)腿(tui)上(shang)所需位置鉆ф6.7的(de)(de)(de)孔，進(jin)行(xing)M8普通螺(luo)紋攻絲；如果是柱形(xing)散(san)(san)熱(re)器(qi)(qi)(qi)托(tuo)(tuo)(tuo)(tuo)鉤(gou)，可鉆?16孔將?16托(tuo)(tuo)(tuo)(tuo)鉤(gou)插入孔內焊牢（見圖2-63)。
圖2-63(c)是在加氣混(hun)凝(ning)土或空心磚(zhuan)墻上安(an)裝(zhuang)散熱器托(tuo)鉤(gou)做法(fa)。在所(suo)需標高、位置用機磚(zhuan)砌：長度(du)(du)＝360mm、高度(du)(du)＝240mm、厚度(du)(du)同墻厚度(du)(du)。托(tuo)鉤(gou)上下(xia)均應有(you)不少(shao)于一層整磚(zhuan)；托(tuo)鉤(gou)左(zuo)右方(fang)向凈距均不小于120mm。
由于樓層(ceng)高(gao)度(du)和地(di)面(mian)抹灰厚度(du)的(de)(de)(de)偏差而影響(xiang)立管甩口(kou)高(gao)度(du)時(shi)，只能采(cai)取鋸(ju)或墊散熱(re)器的(de)(de)(de)足來解(jie)決。圖(tu)2-64是(shi)墊的(de)(de)(de)方法(fa)(fa)，圖(tu)2-64(a)的(de)(de)(de)做法(fa)(fa)是(shi)因為散熱(re)器與地(di)面(mian)的(de)(de)(de)間隙(xi)小，而采(cai)用(yong)青鉛(qian)；圖(tu)2-64(b)的(de)(de)(de)做法(fa)(fa)是(shi)因為間隙(xi)較大時(shi)的(de)(de)(de)做法(fa)(fa)。如果墊的(de)(de)(de)再(zai)高(gao)些時(shi)，則應點焊在散熱(re)器足上。
