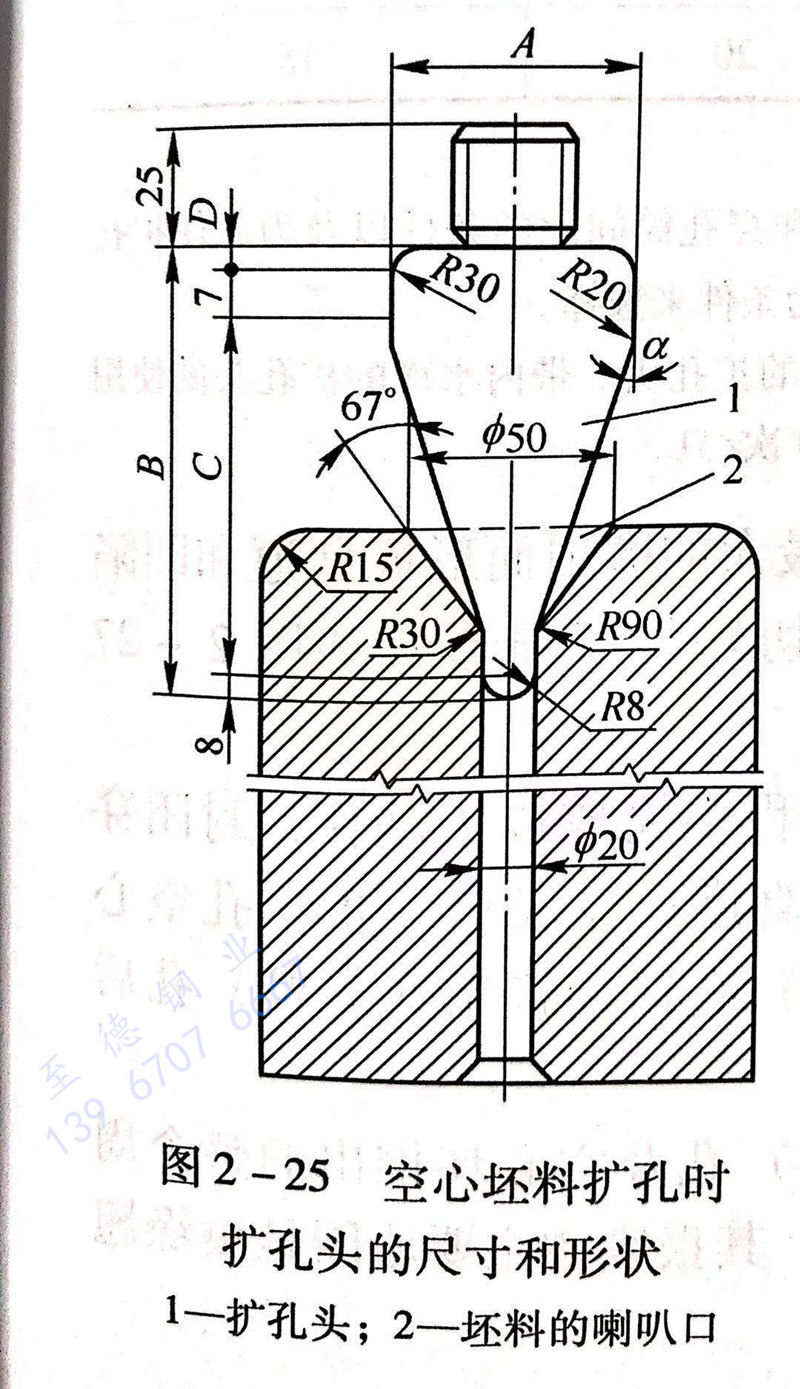

為了獲得高精度幾何尺寸的空心坯，浙江至德鋼業有限公司采用預鉆孔坯料的香蕉app免費視頻在線觀看:不銹鋼管擴孔工藝。與穿孔工藝相比較，擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗，坯料被送入穿孔筒之后，將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內（圖2-25),并在坯料的上端面撒上玻璃粉，再用特殊形狀的擴孔頭（圖2-25),對準坯料的孔向下推進，直至壞料下端產生沖余。在整個擴孔過程中，下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時，擴孔頭的尺寸和形狀。

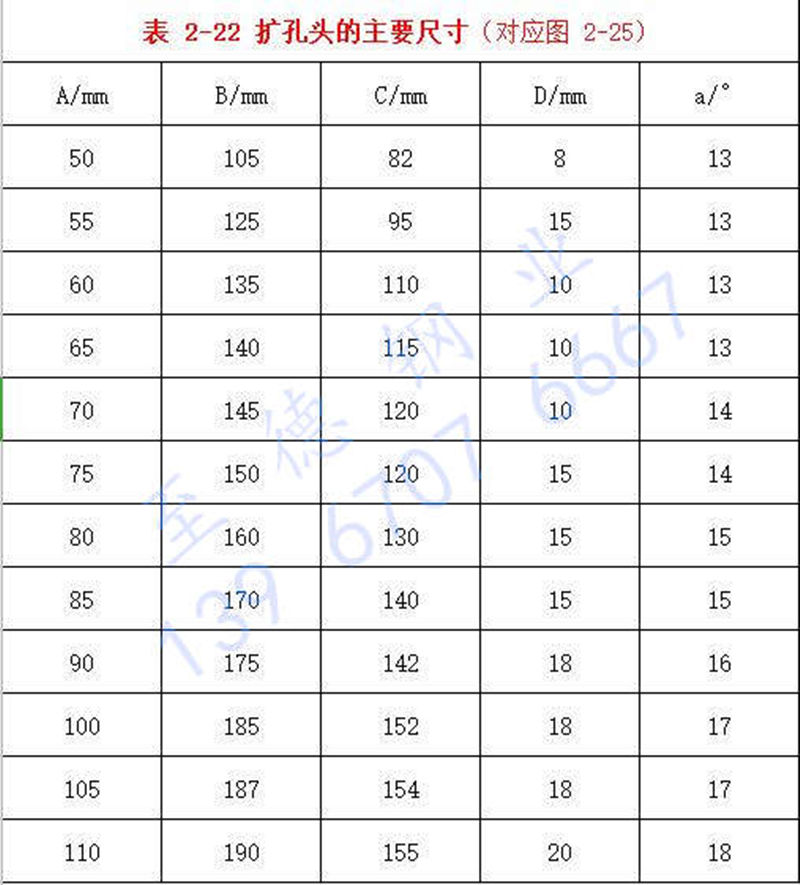

 穿孔(kong)(kong)桿(gan)上的擴(kuo)孔(kong)(kong)頭(tou)在(zai)預鉆孔(kong)(kong)內移動，保證了擴(kuo)孔(kong)(kong)后(hou)空心(xin)(xin)坯(pi)(pi)的同(tong)心(xin)(xin)度(du)。為(wei)了我得高合金(jin)鋼、難變形材(cai)料(liao)的空心(xin)(xin)坯(pi)(pi)一般都采用擴(kuo)孔(kong)(kong)工藝。這是(shi)因為(wei)此類材(cai)料(liao)的變形抗力大，穿孔(kong)(kong)困難，或會引起穿后(hou)空心(xin)(xin)坯(pi)(pi)過大的壁厚不均。推薦的擴(kuo)孔(kong)(kong)頭(tou)尺寸列于表2-22。

注(zhu)：1. 來自尼(ni)科波爾(er)南方鋼管廠的經驗(yan)。

      2. 擴孔頭(tou)的其余尺寸，根據擴孔過程中金(jin)屬完全充(chong)滿(man)坯料(liao)和穿孔筒間(jian)(jian)隙的條件(jian)以及(ji)為(wei)此使擴孔頭(tou)和金(jin)屬之(zhi)間(jian)(jian)在整個流動過程中保持(chi)潤滑劑的連續提(ti)供(gong)為(wei)條件(jian)來(lai)選(xuan)擇。

     3. 在試驗中，采用(yong)3C:2W8V鋼制(zhi)造(zao)的無(wu)(wu)水冷(leng)卻和(he)帶(dai)內水冷(leng)的擴孔頭。帶(dai)內水冷(leng)的擴孔頭的使用(yong)壽(shou)命(ming)(ming)比無(wu)(wu)水冷(leng)擴孔頭的壽(shou)命(ming)(ming)高6~8次／只(zhi)，達到80~100次／只(zhi)。

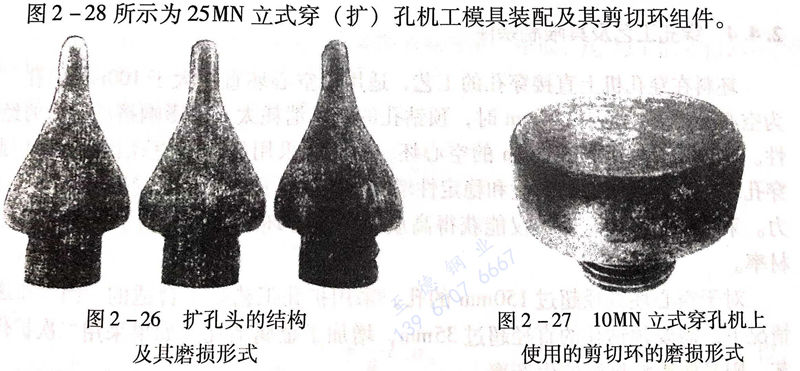

  在(zai)坯料的擴(kuo)孔過程中，擴(kuo)孔頭的錐形(xing)表面(mian)受到最大(da)的磨損(sun)(sun)而形(xing)成劃道和(he)凹陷缺陷，如圖2-26所(suo)示。立式(shi)穿孔機上使用(yong)的剪(jian)切環的磨損(sun)(sun)形(xing)式(shi)如圖2-27所(suo)示。

 剪切環和(he)支承(cheng)頭的(de)作(zuo)用是在坯料穿(chuan)（擴(kuo)(kuo)）孔(kong)過程中完成以下動作(zuo)：封閉穿(chuan)（擴(kuo)(kuo)）孔(kong)筒內(nei)襯的(de)下端面，減小穿(chuan)（擴(kuo)(kuo)）孔(kong)余料的(de)高度；完成穿(chuan)（擴(kuo)(kuo)孔(kong)空(kong)心(xin)坯下端面的(de)定(ding)型；剪斷(duan)穿(chuan)（擴(kuo)(kuo)）孔(kong)余料；從穿(chuan)（擴(kuo)(kuo)）孔(kong)筒內(nei)推出穿(chuan)擴(kuo)(kuo)孔(kong)后的(de)空(kong)心(xin)坯。

 剪切環和支承頭(tou)與(yu)加熱到(dao)高溫的(de)坯(pi)料在穿（擴）孔及空心坯(pi)推出(chu)的(de)整(zheng)個(ge)同(tong)期內直接(jie)接(jie)觸(chu)，一般(ban)的(de)使用壽命為(wei)100~150次(ci)／只。其報廢的(de)主要原因是(shi)棱緣翹(qiao)曲和焊瘤。

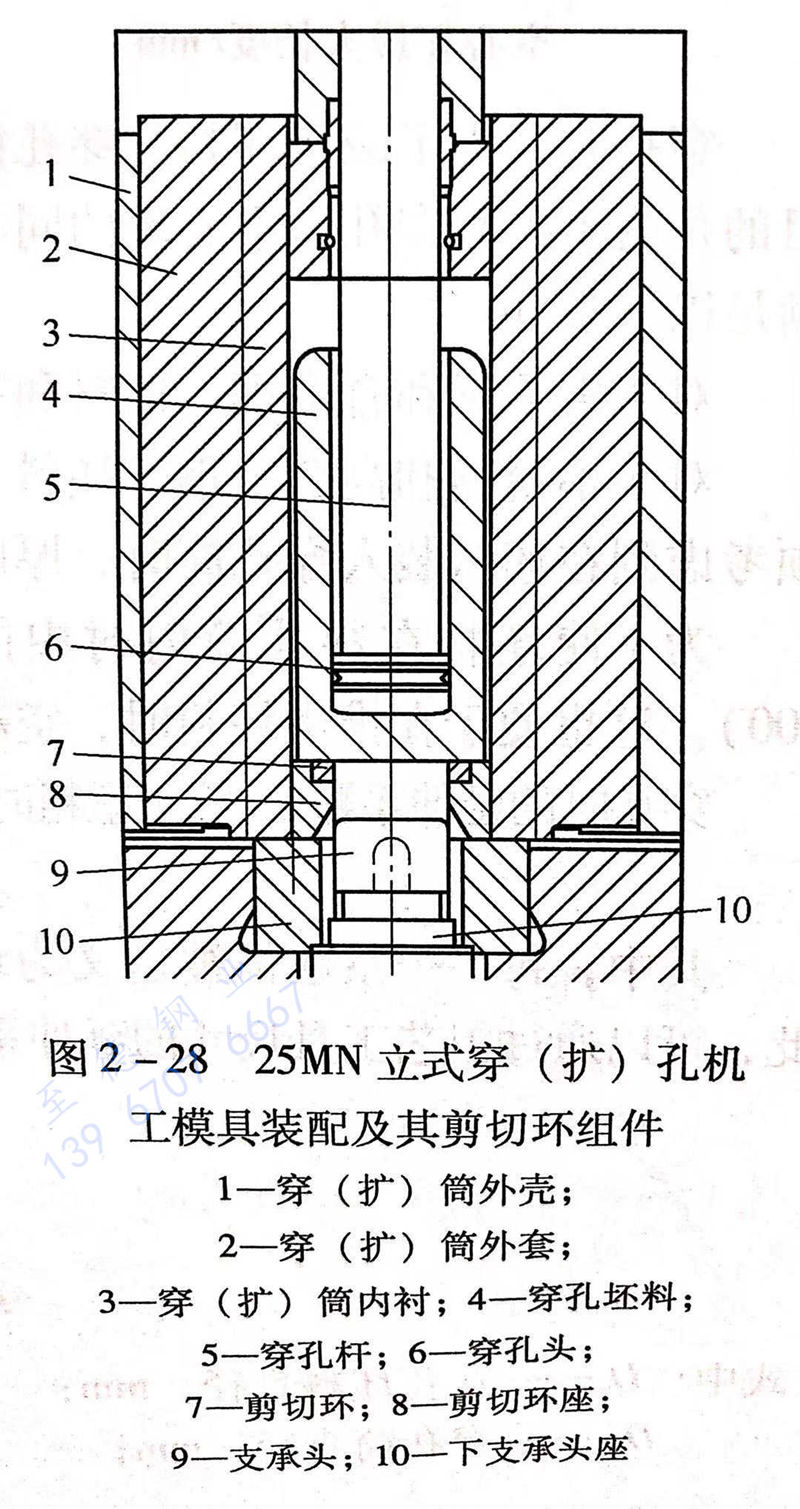

 圖2-28所(suo)示(shi)為25MN 立式穿(chuan)（擴(kuo)）孔(kong)機工模具裝配及其剪切環組件(jian)。

 對(dui)擴(kuo)孔(kong)頭和剪切環間隙對(dui)空(kong)心坯(pi)端部質(zhi)量的(de)(de)影響試驗的(de)(de)結(jie)果認為，擴(kuo)孔(kong)頭和剪切環的(de)(de)直(zhi)徑(jing)差不應該超過0.6mm,否則(ze)將會(hui)導致不適當(dang)的(de)(de)增(zeng)大沖余的(de)(de)直(zhi)徑(jing)，提高金(jin)屬(shu)消(xiao)耗(hao)系(xi)數(shu)，并(bing)引起(qi)空(kong)心坯(pi)端部形狀(zhuang)的(de)(de)歪曲。應該指(zhi)出，擴(kuo)孔(kong)工(gong)藝的(de)(de)優點是獲(huo)得(de)的(de)(de)空(kong)心坯(pi)的(de)(de)幾何尺寸準確(que)，由于(yu)擴(kuo)孔(kong)工(gong)藝使用的(de)(de)坯(pi)料長度(du)比較長，穿孔(kong)機(ji)的(de)(de)生產率比較高；缺(que)點是坯(pi)料金(jin)屬(shu)的(de)(de)消(xiao)耗(hao)較大，成材率比較低，并(bing)且增(zeng)加(jia)了加(jia)工(gong)預鉆孔(kong)的(de)(de)設備與人力，提高了不銹鋼管的(de)(de)生產成本。

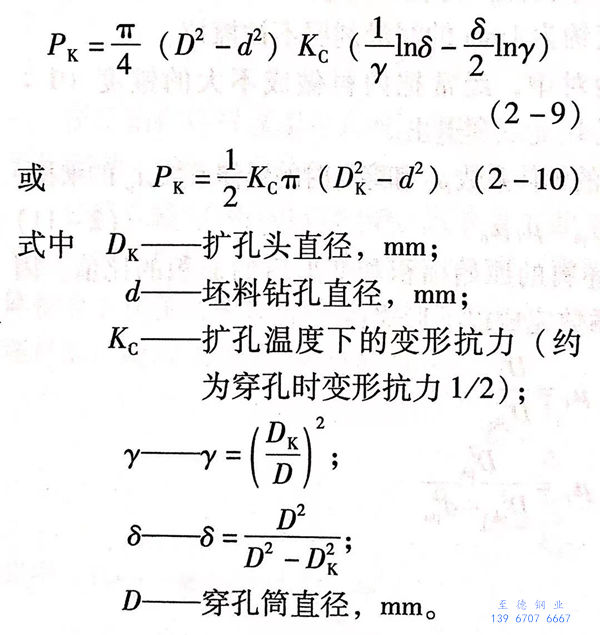

 在(zai)預鉆(zhan)孔(kong)坯(pi)料擴(kuo)孔(kong)時，擴(kuo)孔(kong)力可以(yi)(yi)按(an)照實心坯(pi)料穿孔(kong)時，穿孔(kong)力計算(suan)結果的(de)25~30% 來取。也可以(yi)(yi)按(an)式（2-9）或式（2-19）計算(suan)：
