擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

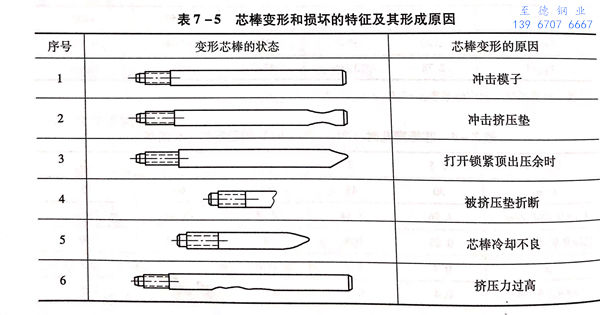

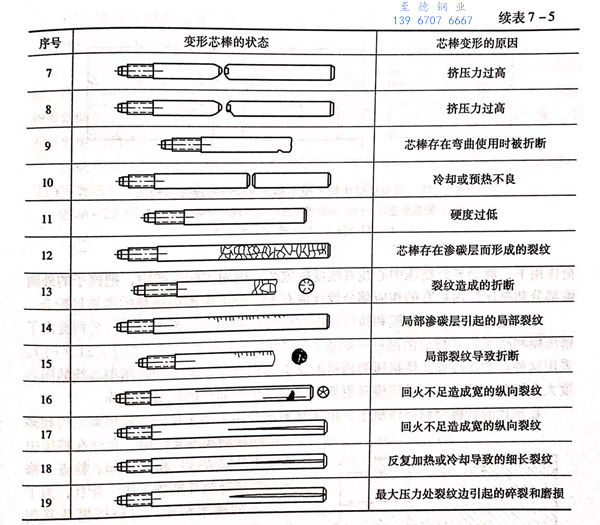

  表7-5中(zhong)列出了使用在15MN(1500t)和(he)25MN(2500t)臥式擠壓(ya)機上的中(zhong)等尺寸芯棒(bang)的幾種變形和(he)損(sun)壞的特征。

  芯(xin)棒直徑(jing)35mm,材料為3Cr2W8V,硬度HRC=47~51,相(xiang)應的(de)瞬(shun)時抗力為1500~1700MPa,螺(luo)紋(wen)部分HRC=31~38。具有上述硬度的(de)芯(xin)棒多(duo)半使(shi)用時會(hui)損壞，在芯(xin)棒上產(chan)生縱向裂(lie)紋(wen)。這些裂(lie)紋(wen)擴大并形(xing)成(cheng)細(xi)的(de)橫向裂(lie)紋(wen)，導致(zhi)芯(xin)棒橫向斷裂(lie)。當芯(xin)棒熱(re)處理(li)后的(de)硬度降(jiang)低(di)至HRC=48時，可以使(shi)其壽命得到提高。
