1. 鐵素體型耐熱鋼焊接工藝(yi)要點

  ①. 鐵素體型耐熱鋼(gang)可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻鋼焊條焊接時(shi)，要求對(dui)母材低(di)溫(wen)預熱，不超過150℃.含鉻量較高(gao)的鐵素體(ti)鋼，預熱溫(wen)度(du)相應提高(gao)一些，200~300℃.

  ③. 可以選(xuan)用與母(mu)材相近的(de)鐵素(su)體鉻鋼焊條，也可選(xuan)用奧氏體鋼焊條。

  ④. 選(xuan)用較小的(de)焊(han)接(jie)(jie)電流，較快的(de)焊(han)接(jie)(jie)速度，焊(han)條(tiao)不(bu)做橫向擺動。焊(han)接(jie)(jie)時(shi)在高溫的(de)停留時(shi)間(jian)不(bu)應太(tai)長。

  ⑤. 多層焊(han)(han)必須嚴格(ge)控制層間溫(wen)度，不可(ke)連續(xu)施焊(han)(han)，前(qian)一道焊(han)(han)縫冷卻到預熱溫(wen)度后才允許焊(han)(han)下一道，以防接頭過熱。

  ⑥. 焊(han)接(jie)接(jie)頭(tou)不得受到嚴重撞擊。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊接材(cai)料的選擇及(ji)預(yu)熱(re)、焊后(hou)熱(re)處理規范

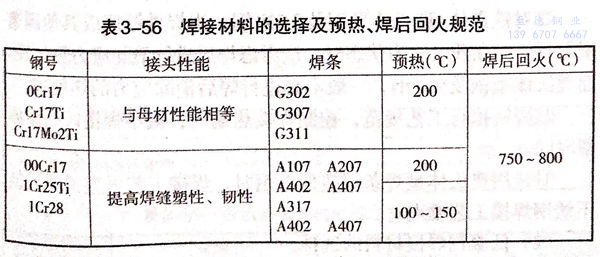

  焊接材料的(de)選擇(ze)及預熱、焊后回火規范見表3-56.
