1. 焊(han)接工藝要點

  ①. 奧氏體型耐熱鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧氏體不銹(xiu)鋼的焊接。

  ②. 焊接時，盡量采用低線(xian)能(neng)量的工藝(yi)參數(shu)。

  ③. 焊(han)(han)條(tiao)電(dian)弧焊(han)(han)應采(cai)用(yong)短弧焊(han)(han)，焊(han)(han)條(tiao)不做(zuo)橫向擺動。

  ④. 焊接(jie)過程中可(ke)以(yi)采取強迫冷卻措(cuo)施。

  ⑤. 具有裂紋傾向(xiang)的鋼種(zhong)應盡量避免選(xuan)用(yong)埋(mai)弧焊(han)，因埋(mai)弧焊(han)具有較(jiao)大(da)的熱輸(shu)入(ru)。

  ⑥. 焊后一般(ban)不進(jin)行熱處(chu)理(li)，對于剛性大(da)的焊接(jie)件，可根據性能要求(qiu)(qiu)，選用奧氏體(ti)化退火（一般(ban)在鋼的固溶(rong)(rong)溫度）或(huo)800~900℃穩定化處(chu)理(li)。對于要求(qiu)(qiu)固溶(rong)(rong)加熱時效(xiao)的耐熱鋼，宜在固溶(rong)(rong)狀態下(xia)焊接(jie)，焊后再做(zuo)固溶(rong)(rong)時效(xiao)處(chu)理(li)。

2. 焊(han)接材料的選擇(ze)

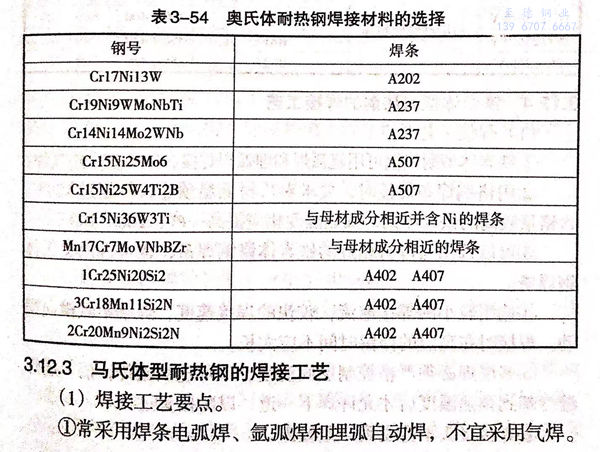

  焊接材料的選擇見表3-54.
