耐火襯套(tao)作用是絕熱和保(bao)溫。
組成材料：膠結料 高溫水(shui)泥(ni)（主要成分為80%的Al2O3)
摻合料 耐火(huo)黏土20%
骨(gu)料 鎳一鉻電阻(zu)絲，鐵釘
耐火襯套的(de)制(zhi)作過程如下：
1. 成型(xing)

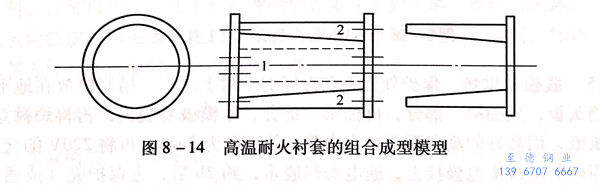

為(wei)了便于拆卸(xie)，采(cai)用由3個(ge)活動部件組成的(de)模型(xing)（圖8-14).耐火襯套的(de)厚度(du)為(wei)15mm,模型(xing)僅(jin)考慮12mm,另3mm為(wei)粉光層。
2. 材料配(pei)制
高(gao)溫水(shui)泥80%,加耐(nai)火(huo)黏土20%混合，噴(pen)5%水(shui)，攪拌(ban)均勻，其含(han)水(shui)量不(bu)能(neng)過高(gao)，一般手(shou)(shou)握后，松手(shou)(shou)時能(neng)成(cheng)捆不(bu)散(san)，一拍(pai)手(shou)(shou)即散(san)為好(hao)。水(shui)泥現(xian)(xian)用現(xian)(xian)拌(ban)，使用時水(shui)泥用麻布蓋好(hao)，防止干燥。
3. 加固骨料

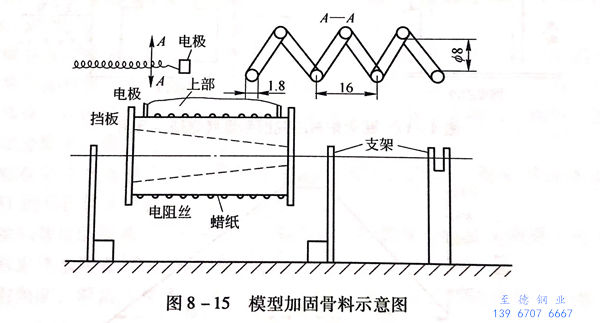

根據要求選擇Ni-Cr電(dian)阻絲的直徑(jing)、長度及電(dian)阻值，并(bing)在(zai)車床上繞成彈簧狀(zhuang)，然(ran)后纏在(zai)木(mu)模(mo)上，其(qi)間距用麻繩和釘子固(gu)(gu)定，電(dian)阻絲的出(chu)線(xian)頭排(pai)在(zai)一邊，防(fang)止短路，固(gu)(gu)定前(qian)在(zai)木(mu)模(mo)底板上墊(dian)一層(ceng)蠟紙(zhi)或油光(guang)紙(zhi)，防(fang)止黏模(mo)（圖8-15).
4. 成型

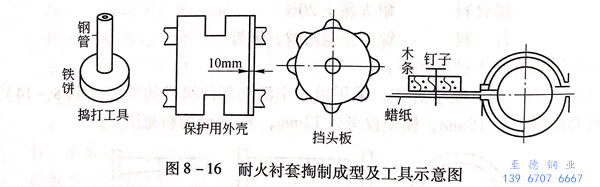

木(mu)(mu)模(mo)準(zhun)備好(hao)，電阻絲出線頭排在(zai)(zai)一面(mian)對齊，電阻絲間(jian)距為15~20mm,將配好(hao)的(de)(de)(de)材料(liao)裝入木(mu)(mu)模(mo)上部(bu)，搗(dao)打(da)(da)(da)結實(shi)，再(zai)轉一個角度裝料(liao)打(da)(da)(da)實(shi)，至(zhi)全部(bu)打(da)(da)(da)好(hao)后用(yong)(yong)鐵尺將高出木(mu)(mu)模(mo)的(de)(de)(de)高溫水(shui)泥刮去，再(zai)用(yong)(yong)和好(hao)的(de)(de)(de)粉光用(yong)(yong)的(de)(de)(de)泥漿，用(yong)(yong)泥板抹光，使其在(zai)(zai)打(da)(da)(da)釘(ding)時不(bu)致損壞，用(yong)(yong)木(mu)(mu)條(tiao)墊上蠟紙用(yong)(yong)釘(ding)子(zi)釘(ding)在(zai)(zai)抹好(hao)的(de)(de)(de)光面(mian)上保(bao)護。用(yong)(yong)大鋼管分成兩半，將爐襯夾緊(jin)加(jia)固(gu)好(hao)，脫模(mo)（圖8-16)。
5. 脫模及烘烤
保護外殼夾在(zai)(zai)打(da)好的爐襯(chen)(chen)上之后，吊起輕放在(zai)(zai)地平面上，卸去擋(dang)頭板，先抽第一部分，再抽第二部分，木模極易脫(tuo)出，再將(jiang)爐襯(chen)(chen)立放平，取(qu)出蠟紙(zhi)，用(yong)和(he)好的高溫(wen)(wen)泥漿粉光內壁，其厚度為3mm,再將(jiang)220V的交(jiao)流電(dian)源跟電(dian)阻絲(si)的出線頭電(dian)極接上，通電(dian)加熱脫(tuo)水，約2h后，去保護殼（或通電(dian)前取(qu)走(zou)外殼），再進行外表面粉光烘(hong)烤與(yu)高溫(wen)(wen)燒結。
為了燒(shao)結(jie)好，爐(lu)(lu)襯(chen)要(yao)先(xian)經(jing)低溫(wen)脫(tuo)(tuo)水和(he)(he)保溫(wen)后(hou)，再去高溫(wen)爐(lu)(lu)燒(shao)結(jie)。低溫(wen)脫(tuo)(tuo)水和(he)(he)保溫(wen)可用交流電(dian)通(tong)入爐(lu)(lu)襯(chen)電(dian)阻(zu)內(nei)，當爐(lu)(lu)襯(chen)表面成灰白色時，即已低溫(wen)烘烤(kao)好，停止通(tong)電(dian)，可裝入高溫(wen)電(dian)阻(zu)爐(lu)(lu)內(nei)燒(shao)結(jie)，燒(shao)結(jie)時以每(mei)小時112.5℃加熱速度。經(jing)8小時升至(zhi)1000℃保溫(wen)3h,即停電(dian)降(jiang)溫(wen)，降(jiang)溫(wen)速度每(mei)小時降(jiang)83℃,經(jing)12h降(jiang)至(zhi)室溫(wen)后(hou)出爐(lu)(lu)（圖8-17和(he)(he)圖8-18).
