1. 低合金低溫鋼焊接(jie)材料的選擇

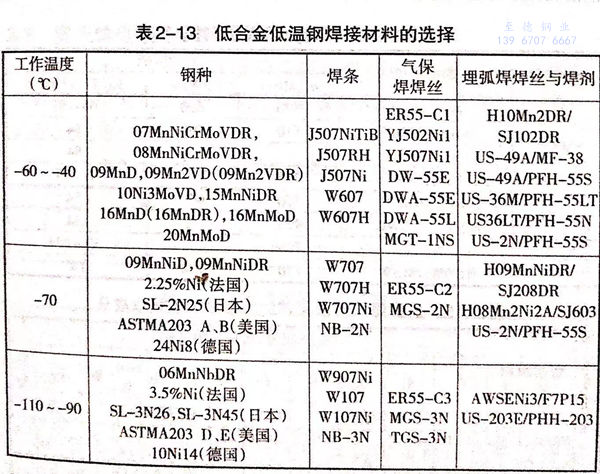

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏體低溫用鋼的焊接材料

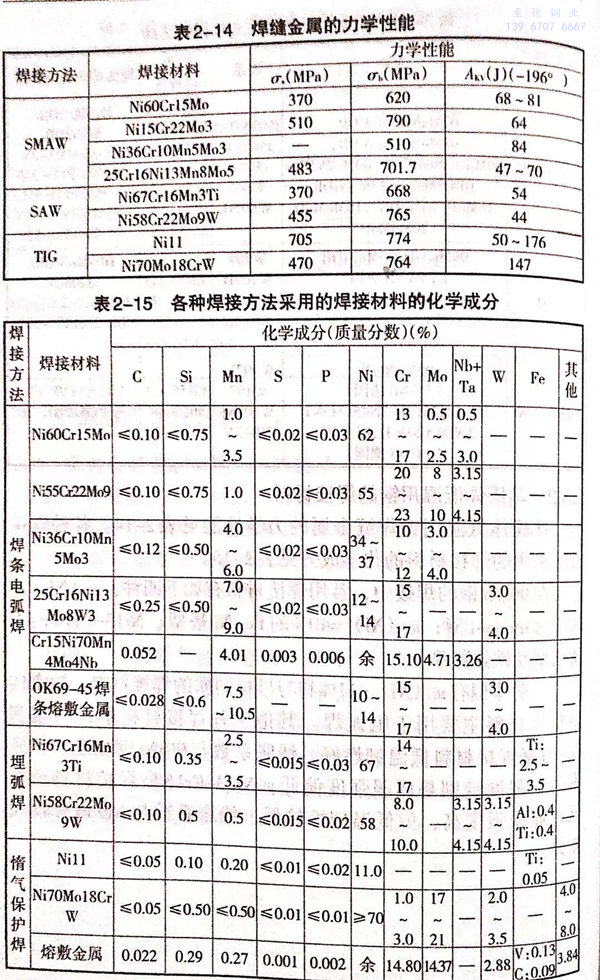

  馬氏體低溫(wen)用鋼焊(han)(han)縫金(jin)屬的(de)力學(xue)性(xing)能見表(biao)2-14.各種焊(han)(han)接(jie)方法采用的(de)焊(han)(han)接(jie)材料的(de)化學(xue)成分見表(biao)2-15.

  在9%Ni鋼的(de)焊接中，常用(yong)焊接材料有如下四種(zhong)：(Ni)>60%的(de)Inconel型(xing)；(Ni)=40%的(de)Fe-Ni基型(xing)；Ni13-Cr16的(de)不銹(xiu)鋼型(xing)及鐵(tie)素體型(xing)。

  鐵素體型有(you)(Ni)=11%和與母(mu)材同質的焊(han)(han)接(jie)材料(liao)(liao)。鐵素體型焊(han)(han)接(jie)材料(liao)(liao)主(zhu)要用于氬弧焊(han)(han)。其他三種焊(han)(han)接(jie)材料(liao)(liao)中，Ni基(ji)和Fe-Ni基(ji)焊(han)(han)接(jie)材料(liao)(liao)低(di)(di)溫韌(ren)性(xing)好，線脹(zhang)(zhang)系(xi)數與9%Ni鋼相近(jin)，但成(cheng)本高，強(qiang)(qiang)度(du)(du)特別是屈(qu)服強(qiang)(qiang)度(du)(du)偏低(di)(di)。Ni13-Cr16型焊(han)(han)接(jie)材料(liao)(liao)成(cheng)本低(di)(di)，屈(qu)服強(qiang)(qiang)度(du)(du)高，但低(di)(di)溫韌(ren)性(xing)較(jiao)低(di)(di)，線脹(zhang)(zhang)系(xi)數與Ni9鋼有(you)較(jiao)大差異。

3. 奧氏體低(di)溫(wen)無磁鋼的焊接材料

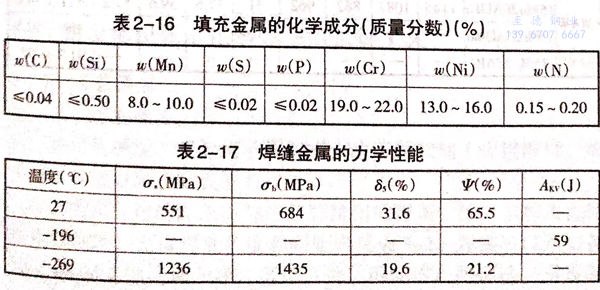

  目前，0Cr21Ni6Mn9N鋼(gang)的(de)焊(han)接(jie)還(huan)僅局限于TIG焊(han)和(he)真(zhen)空電子束焊(han)接(jie)。填充金(jin)屬的(de)化(hua)學(xue)成分見(jian)表2-16.焊(han)縫金(jin)屬的(de)力學(xue)性(xing)能如(ru)表2-17所示。

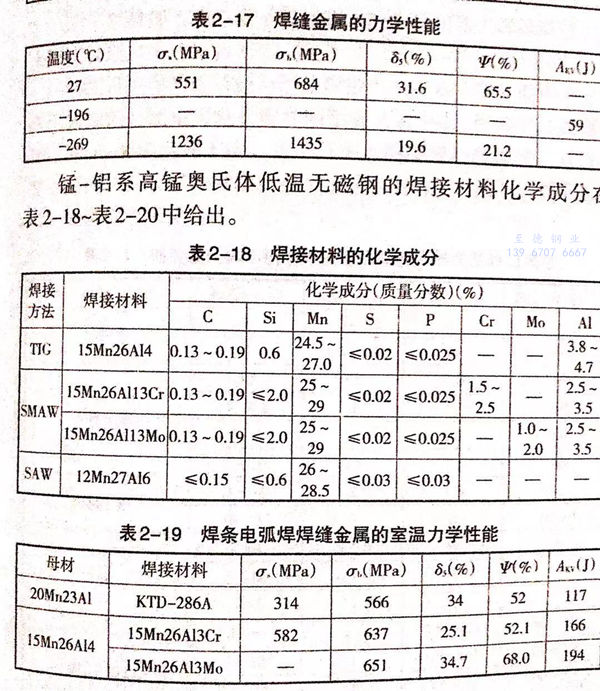

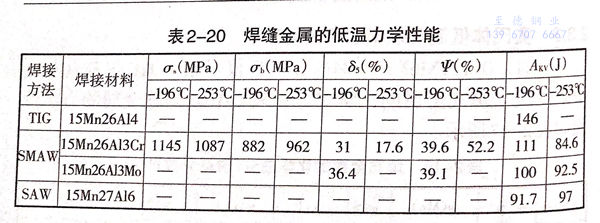

  錳-鋁系高錳奧氏(shi)體低(di)溫無(wu)磁鋼的焊接材(cai)料化學成分在表(biao)2-18~表(biao)2-20中給出。
