1. 奧氏體低(di)溫無磁不銹鋼的焊接

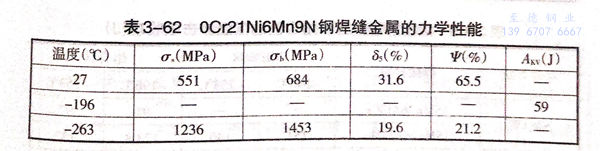

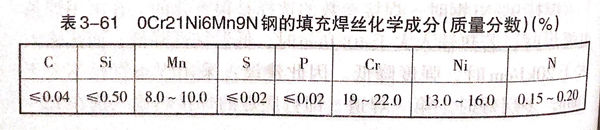

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不(bu)銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳-鋁系(xi)高錳奧(ao)氏體低溫無(wu)磁鋼的(de)焊(han)接

 15Mn26Al14鋼可用氣體火焰(yan)及(ji)等離子(zi)切割(ge)，切口無硬(ying)化。

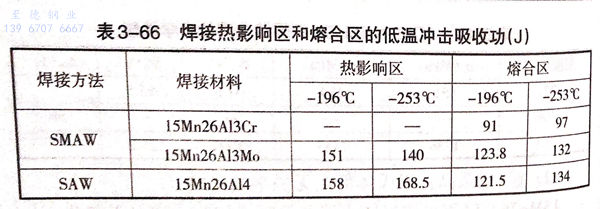

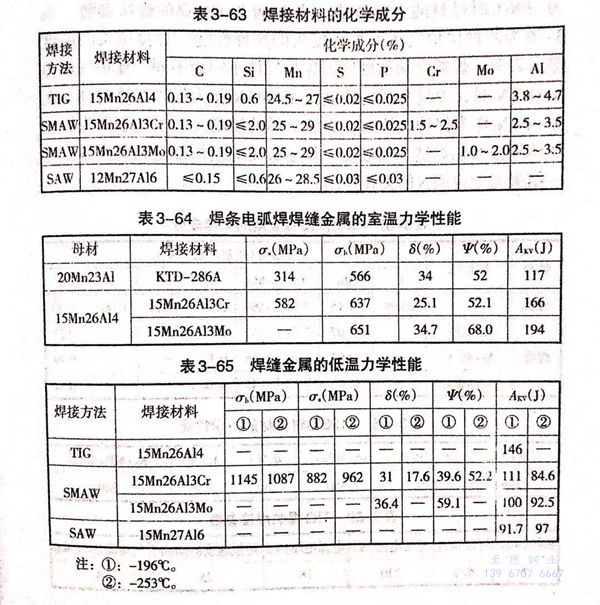

 15Mn26Al14鋼可用SWAM、SAW及TIG方法(fa)焊(han)接(jie)，其所用焊(han)接(jie)材料及力學(xue)性能(neng)在表3-63~表3-66中(zhong)給出。

3. 高(gao)錳(meng)奧氏體(ti)超低溫(wen)無磁鋼的焊接

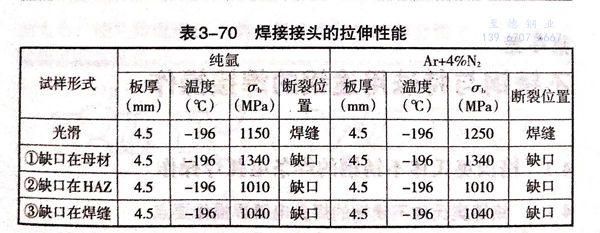

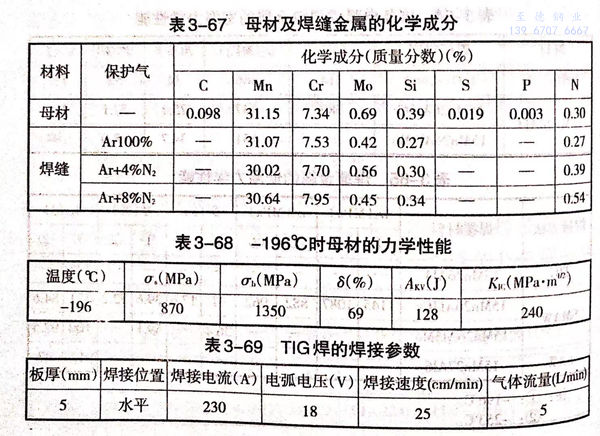

  采用(yong)TIG焊(han)(han)(han)(han)法(fa)，保(bao)護(hu)氣(qi)體(ti)(ti)用(yong)純氬氣(qi)或(huo)氬氣(qi)＋氮氣(qi)，填充(chong)焊(han)(han)(han)(han)絲(si)直徑4mm.母(mu)(mu)材及焊(han)(han)(han)(han)縫金屬(shu)的(de)(de)(de)(de)化學成分(fen)在表3-67中(zhong)給出。表3-68為(wei)(wei)(wei)-196℃時母(mu)(mu)材的(de)(de)(de)(de)力學性(xing)(xing)能(neng)。表3-69為(wei)(wei)(wei)TIG焊(han)(han)(han)(han)的(de)(de)(de)(de)焊(han)(han)(han)(han)接(jie)參數。表3-70為(wei)(wei)(wei)兩(liang)種保(bao)護(hu)氣(qi)體(ti)(ti)下焊(han)(han)(han)(han)接(jie)接(jie)頭的(de)(de)(de)(de)拉伸性(xing)(xing)能(neng)。焊(han)(han)(han)(han)接(jie)接(jie)頭的(de)(de)(de)(de)硬(ying)度(du)測定表明，焊(han)(han)(han)(han)縫金屬(shu)的(de)(de)(de)(de)硬(ying)度(du)因保(bao)護(hu)氣(qi)體(ti)(ti)不同而不同。保(bao)護(hu)氣(qi)體(ti)(ti)為(wei)(wei)(wei)Ar+8%N2時，焊(han)(han)(han)(han)縫金屬(shu)的(de)(de)(de)(de)硬(ying)度(du)比Ar+4%N2作為(wei)(wei)(wei)保(bao)護(hu)氣(qi)體(ti)(ti)時高；而Ar+4%N2作為(wei)(wei)(wei)保(bao)護(hu)氣(qi)體(ti)(ti)時，焊(han)(han)(han)(han)縫金屬(shu)的(de)(de)(de)(de)硬(ying)度(du)又高于純氬作為(wei)(wei)(wei)保(bao)護(hu)氣(qi)體(ti)(ti)焊(han)(han)(han)(han)接(jie)時的(de)(de)(de)(de)焊(han)(han)(han)(han)縫金屬(shu)硬(ying)度(du)。焊(han)(han)(han)(han)縫金屬(shu)的(de)(de)(de)(de)組織都是(shi)純奧氏體(ti)(ti)，這(zhe)一結果(guo)充(chong)分(fen)說明N的(de)(de)(de)(de)強化作用(yong)。
