一、帶頸平焊法蘭型式與尺寸

1. 用(yong)PN標記的帶(dai)頸(jing)平焊鋼制管法(fa)蘭

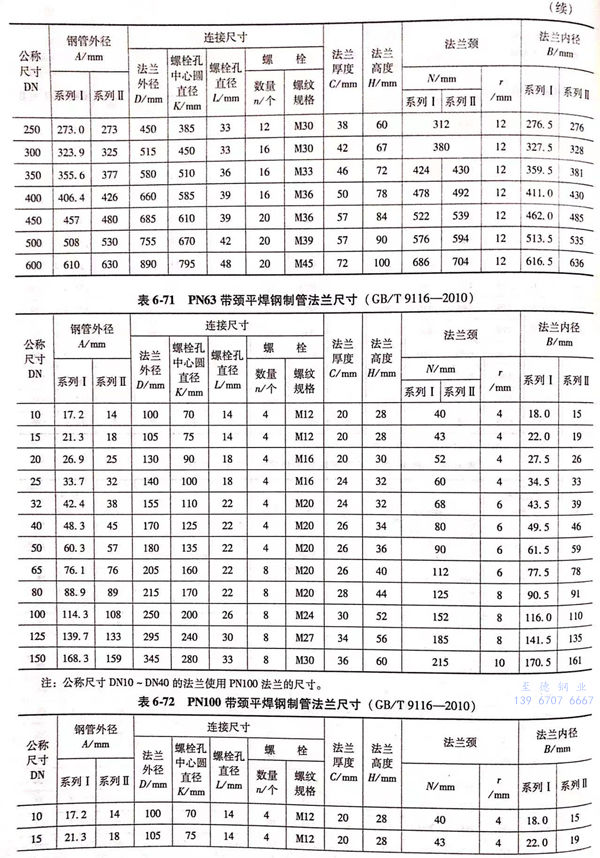

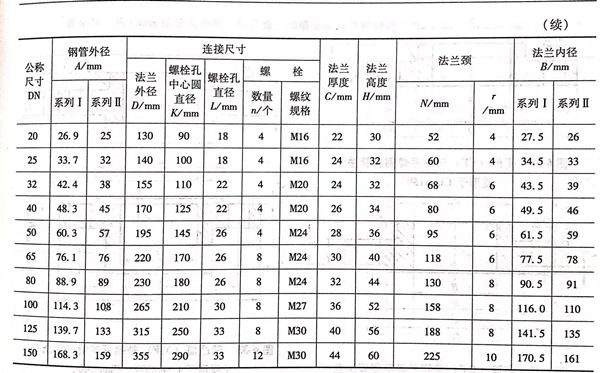

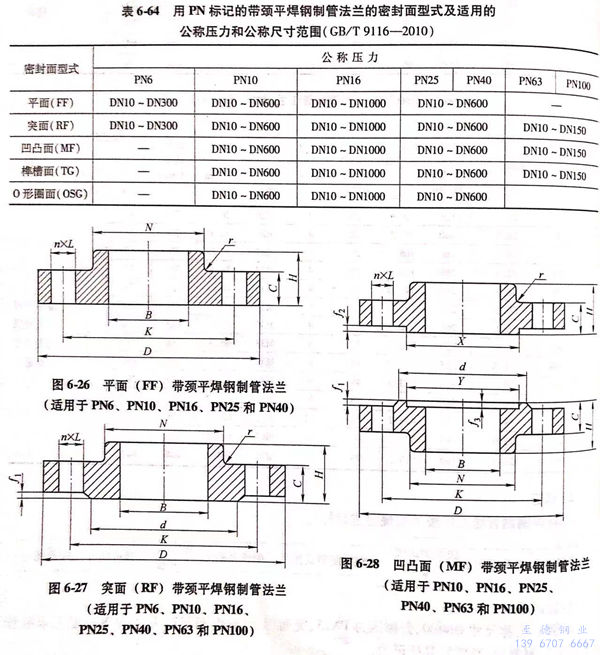

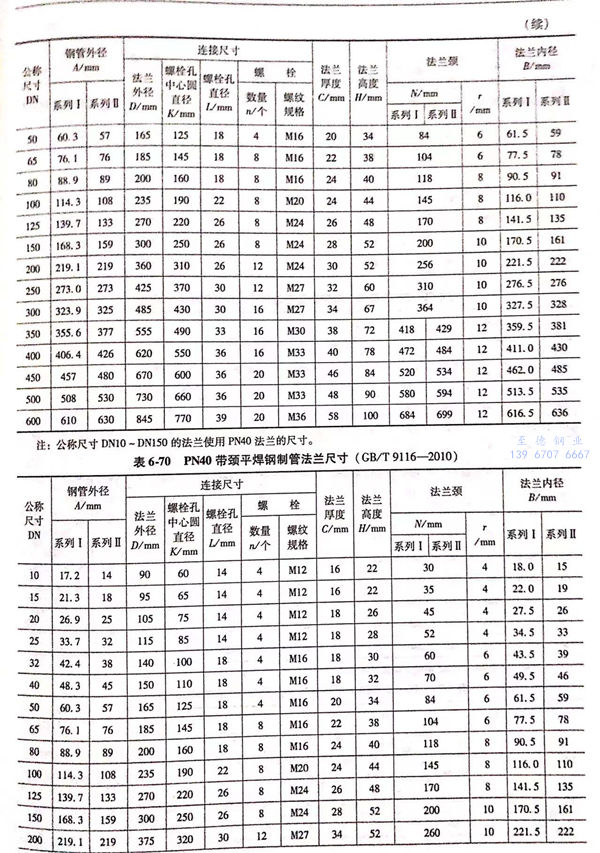

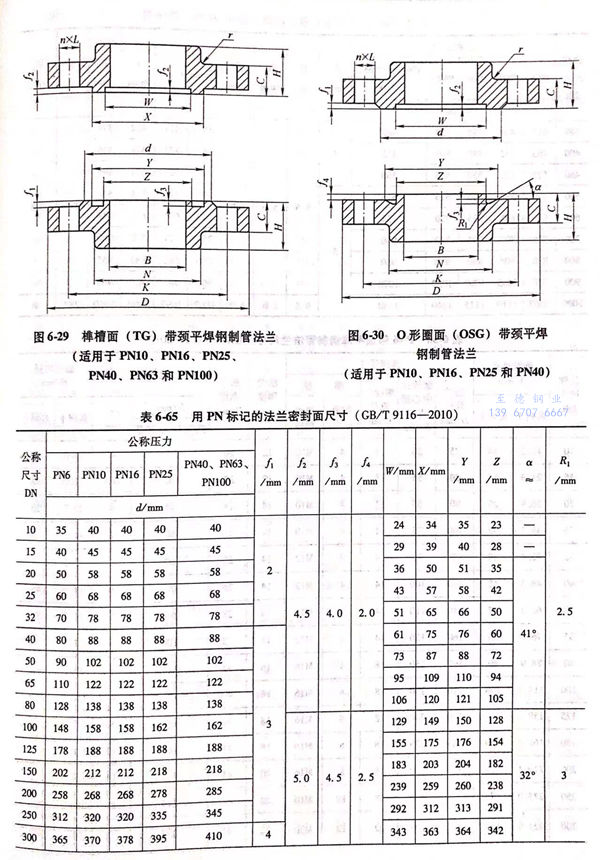

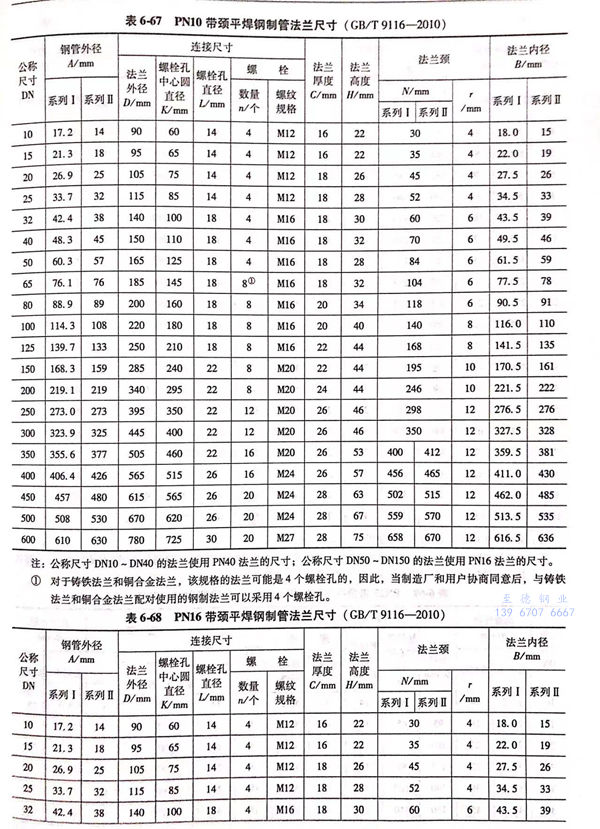

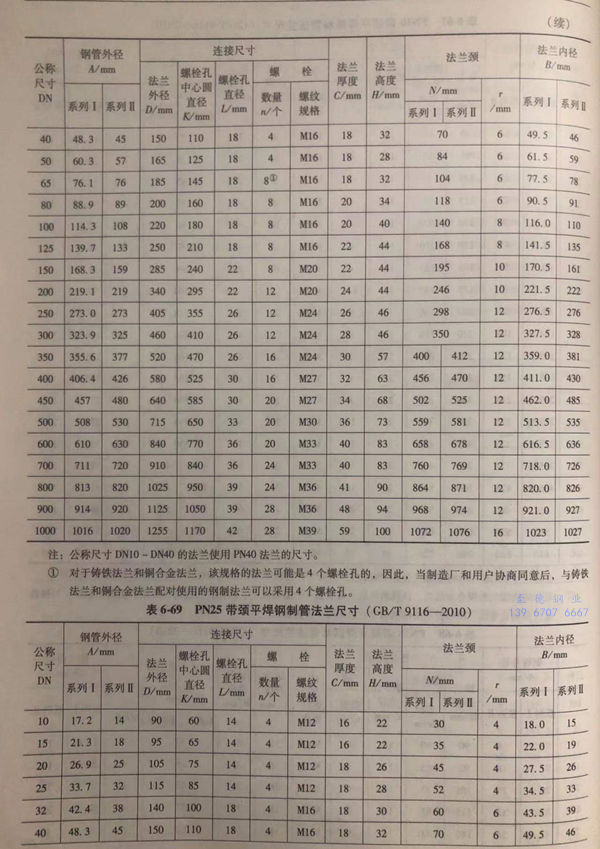

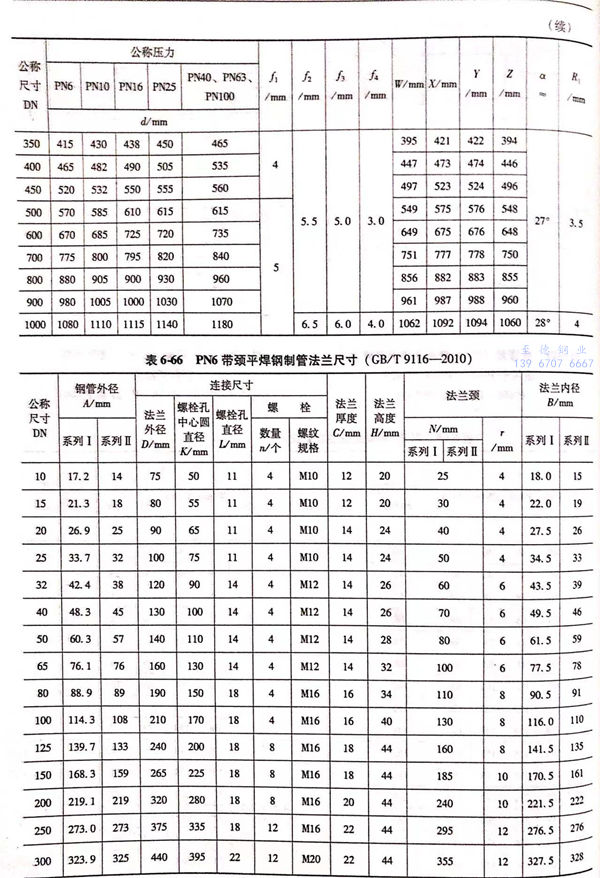

  用(yong)PN標記(ji)的(de)帶頸平(ping)焊鋼(gang)制管法(fa)蘭(lan)的(de)密封(feng)面型式(shi)及適(shi)用(yong)的(de)公(gong)稱壓(ya)力和公(gong)稱尺(chi)寸范圍見表6-64;用(yong)PN標記(ji)的(de)帶頸平(ping)焊鋼(gang)制管法(fa)蘭(lan)的(de)型式(shi)見圖6-26~圖6-30,法(fa)蘭(lan)密封(feng)面尺(chi)寸見表6-65,法(fa)蘭(lan)結構尺(chi)寸見表6-66~表6-72.

2. 用(yong)Class 標記的帶(dai)頸平焊鋼制管法蘭

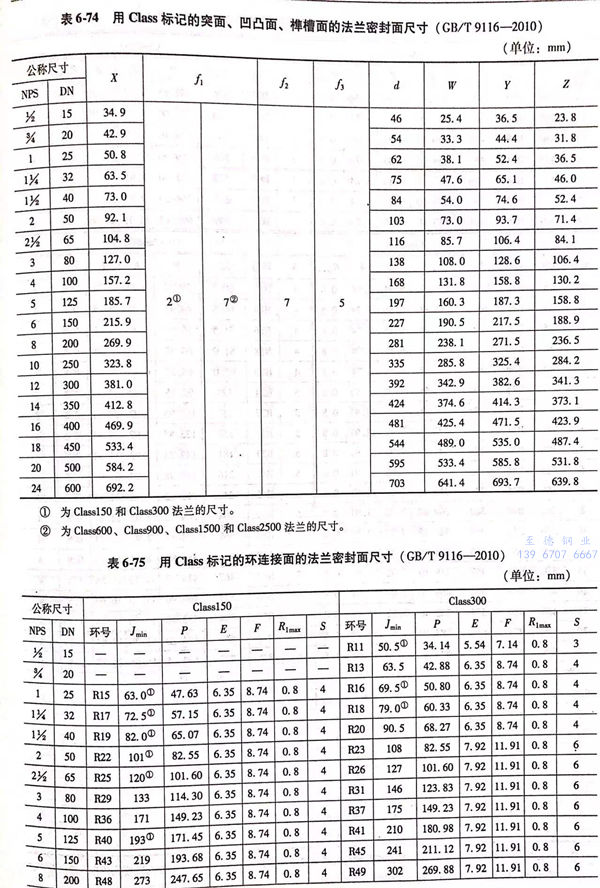

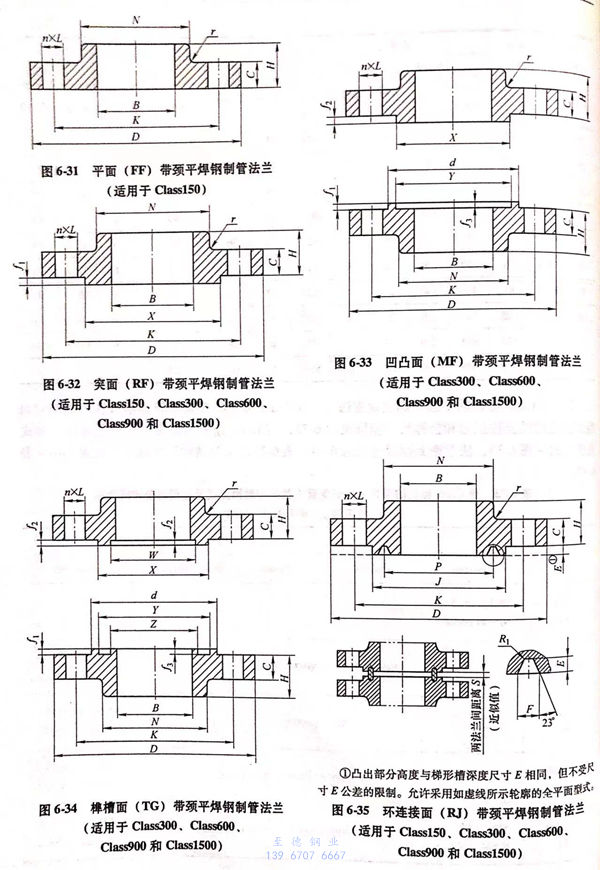

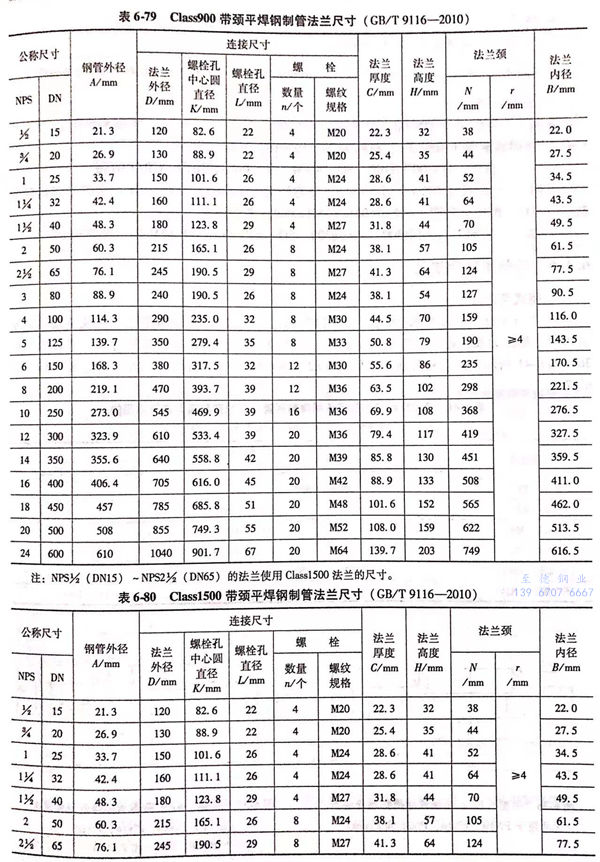

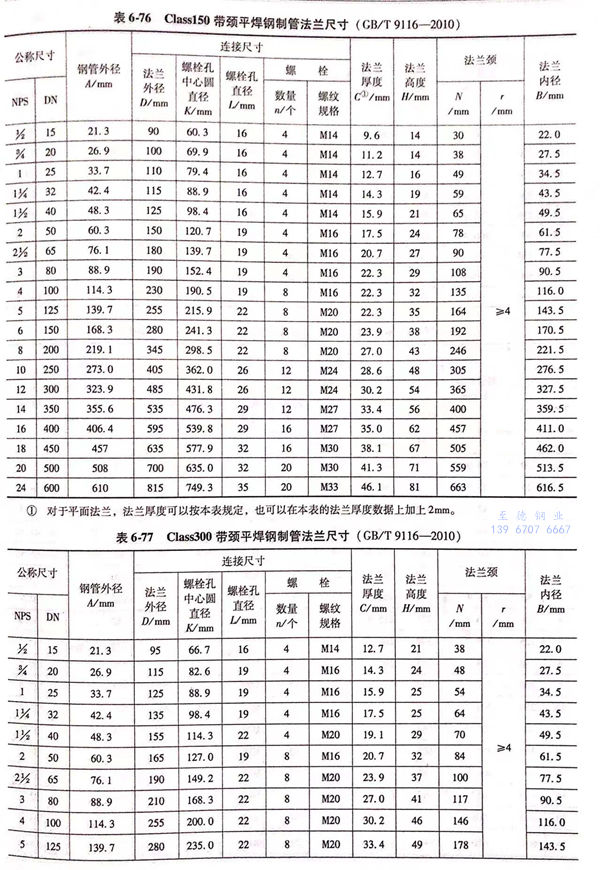

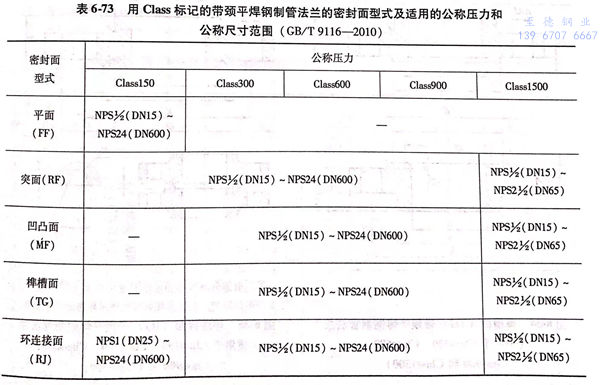

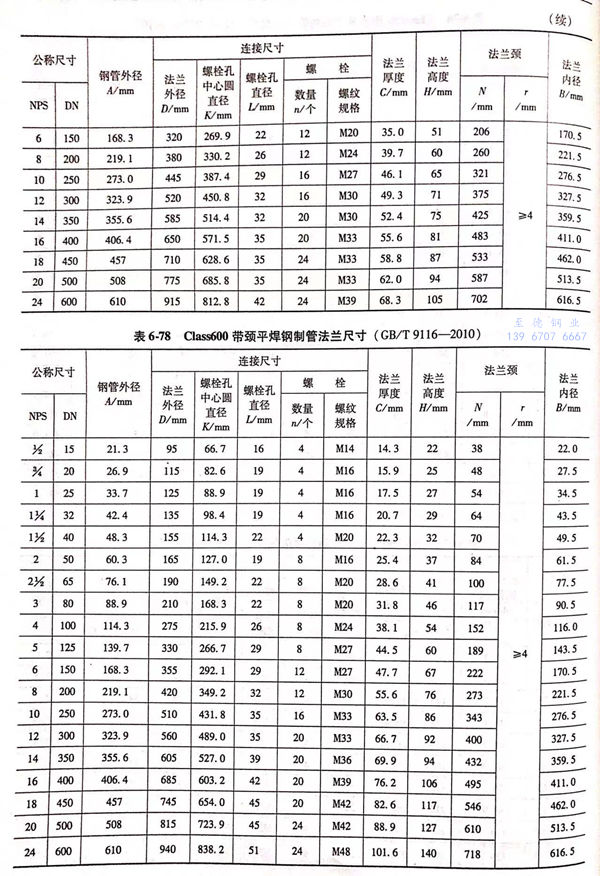

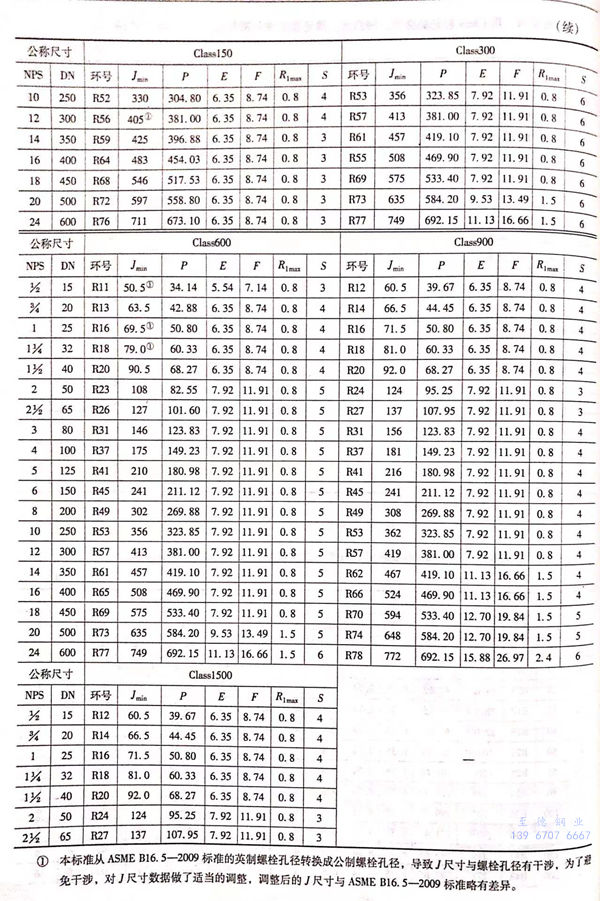

  用Class標記的(de)帶(dai)頸平焊鋼制管(guan)法(fa)蘭(lan)(lan)的(de)密封面(mian)型(xing)式及適用的(de)公(gong)稱壓力和公(gong)稱尺(chi)(chi)寸范圍見(jian)表(biao)(biao)(biao)6-73;用Class標記的(de)帶(dai)頸平焊鋼制管(guan)法(fa)蘭(lan)(lan)型(xing)式見(jian)圖6-31~圖6-35,法(fa)蘭(lan)(lan)密封面(mian)尺(chi)(chi)寸見(jian)表(biao)(biao)(biao)6-74、表(biao)(biao)(biao)6-75,法(fa)蘭(lan)(lan)結構尺(chi)(chi)寸或尺(chi)(chi)寸見(jian)表(biao)(biao)(biao)6-76~表(biao)(biao)(biao)6-80。

二、帶頸平焊法蘭標(biao)記(ji)

1.  帶頸平焊鋼(gang)制管法蘭應按下列規(gui)定進行標記：

  公(gong)稱尺寸 → 公(gong)稱壓力 → 法蘭型式(shi)代號（SO) → 密(mi)封面型式(shi)代號 → 配管系列 → 材料代號 → 標準編號

2. 標記示例

  示例 1 : 公稱尺寸DN200、公稱壓力PN100、凹凸面（MFM)帶頸平焊鋼制管法蘭（SO)、配用米制管（系列Ⅱ)、材料為06Cr19Ni10,其標記為：法蘭 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10   GB/T 9116

  示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力Class300、突面（RF)帶頸平焊鋼制管法蘭（SO)、配用英制管、材料為 06Cr17Ni12Mo2,其標記為：法蘭 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2  GB/T 9116
